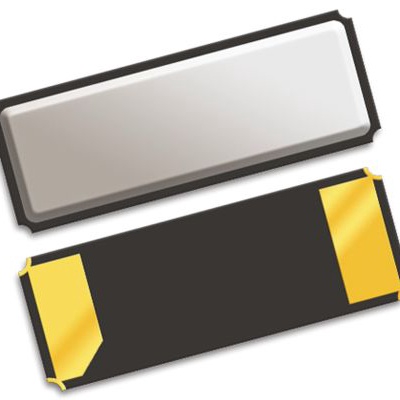

QTC432.76807B2R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 32.768kHz, 贴片安装, 2引脚, 7pF负载, 4.1 x 1.5 x 0.75mm, 长4.1mm
供应商型号: 8149361
供应商: 海外现货
标准整包数: 5
QANTEK TECHNOLOGY 无源晶振 QTC432.76807B2R

QTC432.76807B2R概述

    QTC4系列1.5x4.1 SMD晶振技术手册



    1. 产品简介



    QTC4系列是由QANTEK Technology Corporation开发的一种小型表面贴装(SMD)晶振。它采用调谐叉结构,在小尺寸封装内提供低频信号输出。这类晶振广泛应用于商业、工业、无线通信及个人数字助理(PDA)和智能手机等领域,尤其适用于时间同步和计时应用。


    2. 技术参数



    QTC4系列的主要技术参数如下:
    - 标称频率: 32.768kHz
    - 频率容差(25℃): ±20ppm
    - 温度系数: -0.034 ± 0.008ppm/Δ°C²
    - 工作温度范围: -40°C至+85°C
    - 存储温度范围: -55°C至+125°C
    - 负载电容: 7pF、9pF、12.5pF
    - 并联电容: 1.7pF(典型值)
    - 运动电容: 3.0fF(典型值)
    - 等效串联电阻(ESR): 最大65KΩ
    - 驱动功率: 最大1µW
    - 老化率: 每年最大±3ppm
    - 绝缘电阻: 100Vdc时为500MΩ±15Vdc
    - 品质因数: 70000(典型值)
    - 电容比: 450(典型值)


    3. 产品特点和优势



    - 小尺寸设计: 在极小的封装尺寸内实现低频输出,适合空间受限的应用场合。
    - 卓越的环境与热稳定性: 采用密封陶瓷包装,提供了出色的环境耐受性和高温稳定性。
    - 宽温操作范围: 能够在极端温度条件下稳定运行,适用于严苛环境下的工业应用。
    - 高精度与长期稳定性: 具备高精度和长期稳定的频率输出,适合于需要精确时间基准的应用场合。


    4. 应用案例和使用建议



    应用案例:
    - 商业和工业设备的时间同步模块
    - 无线通信设备的时钟源
    - 智能手机和平板电脑中的时间基

    使用建议:
    - 确保安装过程中避免过度热处理,以免影响晶振性能。
    - 使用适当的电路布局和PCB设计来优化负载电容和并联电容匹配,确保最佳工作性能。


    5. 兼容性和支持



    QTC4系列晶振可以与多种电子系统和电路板兼容。QANTEK Technology Corporation提供了标准的Tape&Reel包装形式,并且在购买后可获得技术支持和售后服务。


    6. 常见问题与解决方案



    - 问题: 频率不稳定
    - 解决方法: 检查周围温度和湿度条件是否符合工作要求,确认安装过程中是否产生了应力。

    - 问题: 输出功率不足
    - 解决方法: 调整驱动功率设置或重新评估电路设计以匹配晶振的驱动要求。


    7. 总结和推荐



    QTC4系列是一款高精度、高性能的小型SMD晶振,具备优秀的环境和温度稳定性,非常适合需要精密时钟基准的各类应用场合。结合其卓越的性价比和广泛的应用领域,我们强烈推荐使用此款晶振产品。

QTC432.76807B2R参数

参数
负载电容 7pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 65KΩ
频率 32.768KHz
驱动电平 -
长*宽*高 4.1mm*1.5mm*750μm
安装方式 贴片安装
应用等级 工业级

QTC432.76807B2R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QTC432.76807B2R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QTC432.76807B2R QTC432.76807B2R数据手册

QTC432.76807B2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 10.7792
750+ ¥ 8.6336
1500+ ¥ 8.4487
库存: 73
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 53.89
