QCS16.0000F18B23M

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 16MHz, 贴片安装, 2引脚, 18pF负载, 11.4 x 4.8 x 4.4mm, 长11.4mm
供应商型号: 2508488
供应商: 海外现货
标准整包数: 1

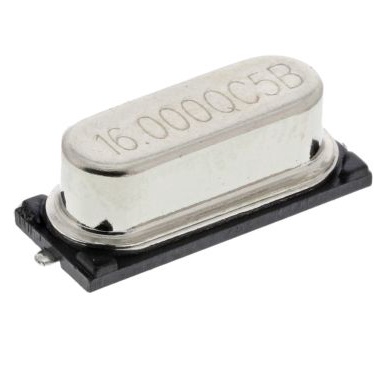

QANTEK TECHNOLOGY 无源晶振 QCS16.0000F18B23M

QCS16.0000F18B23M概述

    QCS 系列石英晶体振荡器技术手册



    1. 产品简介




    QCS 系列是 QANTek Technology Corporation 推出的一款小型表面贴装(SMD)石英晶体振荡器,适用于多种高精度应用场合。这类振荡器广泛应用于计算机、调制解调器、微处理器和无线通信等领域,能够提供稳定的频率输出,确保电子设备的高效运行。


    2. 技术参数




    - 产品型号:HC-49/U-S SMD 2-Pad
    - 适用标准:符合 RoHS 要求,支持回流焊工艺
    - 频率范围:3.200MHz 至 70.000MHz
    - 模式振动:
    - 基频模式:3.200MHz 至 32.768MHz
    - 第三次谐波模式:24.576MHz 至 70.000MHz
    - 频率容差:25°C 下±10 至±30ppm(默认为±30ppm)
    - 温度稳定性:
    - 在 -20°C 至 +70°C 范围内:±10ppm 至 ±100ppm
    - 在 -40°C 至 +85°C 范围内:±20ppm 至 ±100ppm
    - 在 -30°C 至 +85°C 范围内:±30ppm 至 ±100ppm
    - 负载电容:10pF 至 32pF
    - 并联电容:7.0pF
    - 等效串联电阻(ESR):
    - 3.200MHz 至 3.500MHz:300Ω(基频模式)
    - 3.510MHz 至 3.999MHz:200Ω(基频模式)
    - 4.000MHz 至 5.999MHz:120Ω(基频模式)
    - 6.000MHz 至 7.999MHz:80Ω(基频模式)
    - 8.000MHz 至 9.999MHz:60Ω(基频模式)
    - 10.000MHz 至 15.999MHz:50Ω(基频模式)
    - 16.000MHz 至 32.768MHz:40Ω(基频模式)
    - 24.576MHz 至 70.000MHz:80Ω(基频模式和第三次谐波模式)
    - 驱动功率:1.0mW 最大值
    - 绝缘电阻:在 100Vdc±15Vdc 条件下不小于 500MΩ
    - 储存温度:-55°C 至 +125°C
    - 老化率:每年最大不超过±3ppm


    3. 产品特点和优势




    - 适用范围广:适用于 RoHS 回流焊工艺,支持多种温度稳定性要求和扩展的工作温度范围。
    - 频率精准度高:能够满足从基频到第三次谐波不同模式的振动需求,频率容差低至±10ppm,保证高精度频率输出。
    - 耐环境能力强:在极端温度条件下(如 -40°C 至 +85°C)仍能保持稳定的工作性能。
    - 兼容性强:易于集成到各种电路设计中,适用于多种高频电子设备。
    - 可靠性好:通过多项机械和热力学测试,确保长期稳定性和耐用性。


    4. 应用案例和使用建议




    - 计算机和调制解调器:利用其高频率稳定性,在计算机主板和调制解调器中作为时钟信号源,保证系统运行的精确性。
    - 无线应用:在无线通信模块中提供高精度的时钟信号,增强数据传输的稳定性和准确性。
    - 微处理器:用于微处理器的时钟同步,确保计算和处理的精确度。
    - 在电路设计中:要特别注意电容值的选择,以确保匹配频率和最佳负载条件。建议在安装过程中严格按照 RoHS 回流焊工艺进行操作,以避免损坏元件。


    5. 兼容性和支持




    - 兼容性:QCS 系列振荡器具有出色的兼容性,可与各种主流电路板兼容,适用于 SMD 贴装。
    - 支持和服务:QANTek 提供了详细的技术支持文档和用户指南,帮助用户更好地理解和使用该系列产品。同时,公司还提供售后维修和技术咨询服务,确保用户在使用过程中无后顾之忧。


    6. 常见问题与解决方案




    - 问:如何确定正确的负载电容?
    - 答:根据晶体制造商提供的数据表选择合适的负载电容,以确保达到所需的频率稳定性和精度。通常,负载电容应在 10pF 至 32pF 之间。

    - 问:如何正确焊接 QCS 晶体?
    - 答:按照 RoHS 标准进行回流焊操作,遵循制造商推荐的焊接温度曲线,以避免过热损伤晶体。

    - 问:如何处理存储过程中的问题?
    - 答:在室温环境下存储,避免高温和潮湿,防止氧化和其他损害。建议存放在干燥和避光的地方。


    7. 总结和推荐




    综上所述,QCS 系列石英晶体振荡器凭借其卓越的频率稳定性、广泛的温度适应性和可靠的电气性能,适用于多种高要求的应用场合。无论是在计算机、调制解调器还是无线通信设备中,它都能提供卓越的性能表现。我们强烈推荐 QCS 系列产品,特别是对于那些对频率精度和稳定性要求较高的客户。

QCS16.0000F18B23M参数

参数
等效串联电阻 30Ω
频率 16MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±20ppm
长*宽*高 11.4mm*4.8mm*4.4mm
安装方式 贴片安装
应用等级 工业级

QCS16.0000F18B23M厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QCS16.0000F18B23M数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QCS16.0000F18B23M QCS16.0000F18B23M数据手册

QCS16.0000F18B23M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1288
5+ ¥ 3.1288
10+ ¥ 3.1288
20+ ¥ 2.8065
40+ ¥ 2.3703
100+ ¥ 2.1238
500+ ¥ 2.1238
库存: 355
起订量: 16 增量: 0
交货地:
最小起订量为:10
合计: ¥ 31.28
