QC3CA24.0000F12B23R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY

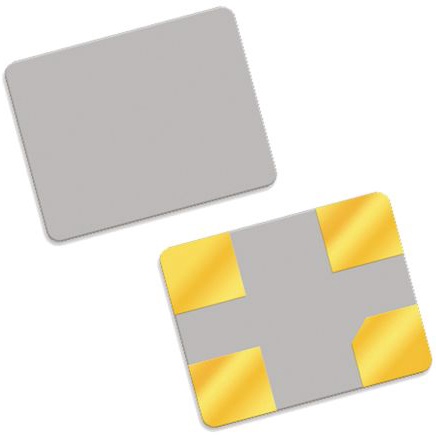

产品描述: QANTEK 晶振, 24MHz, 贴片安装, 4引脚, 12pF负载, 3.2 x 2.5 x 1.1mm, 长3.2mm
供应商型号: 8136172P
供应商: 海外现货
标准整包数: 5
QANTEK TECHNOLOGY 无源晶振 QC3CA24.0000F12B23R

QC3CA24.0000F12B23R概述

    QC3CA系列2.5x3.2 4-Pad SMD陶瓷晶振单元

    产品简介


    QC3CA系列是QANTEK Technology Corporation生产的2.5x3.2尺寸的4脚表面贴装(SMD)全陶瓷封装晶体单元。这类晶体单元主要应用于高密度电路设计中,适用于调制解调器、通信设备和测试仪器等多种设备中。QC3CA以其低高度、高稳定性和紧凑型设计成为理想的解决方案,特别适合于对空间要求较高的电子产品。

    技术参数


    - 频率范围: 12.000至48.000 MHz(基波)
    - 频率容差: 25°C时为±20至±50 ppm(标准为±30 ppm)
    - 频率稳定性: 见温度稳定性表
    - 存储温度: -55至+125°C
    - 年老化率: 最大±5 ppm
    - 负载电容: 10至32 pF
    - 并联电容: 最大7.0 pF
    - 等效串联电阻(ESR): 见ESR表
    - 驱动级别: 100 µW(典型值),最大500 µW
    - 绝缘电阻: 500 MΩ @ 100 Vdc ±15 Vdc
    - 机械冲击: 符合MIL-STD-202, Method 213, C
    - 振动: 符合MIL-STD-202, Method 201 & 204
    - 热循环: 符合MIL-STD, Method 1010, B
    - 粗漏气: 符合MIL-STD-202, Method 112
    - 细漏气: 符合MIL-STD-202, Method 112

    产品特点和优势


    QC3CA系列晶体单元的主要优势在于其小巧的封装设计和高稳定性。它具有低高度,适用于需要薄型设备的应用场景。此外,其紧固的容差和稳定性使其在高密度应用中表现出色。特别是其符合多种军事标准的耐用性,使其适用于各种严苛环境下的应用。

    应用案例和使用建议


    QC3CA系列广泛应用于高密度应用中,如调制解调器、通信设备和测试仪器。在具体应用中,可以根据所需频率和负载电容选择合适的型号。建议在设计时考虑设备的整体电气特性,并确保焊接工艺符合推荐的回流焊曲线以获得最佳效果。对于长期可靠性,建议在极端环境条件下进行额外的验证测试。

    兼容性和支持


    QC3CA系列提供了多种封装选项和频率配置,以满足不同应用需求。每个产品都通过了严格的电气和环境测试,确保其在各种条件下的可靠性和一致性。QANTEK Technology Corporation提供技术支持和服务,帮助客户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1: 设备启动时间过长。
    - 解决方案: 检查是否有正确的负载电容匹配,或者重新调整焊接工艺。
    - 问题2: 频率漂移超出预期。
    - 解决方案: 检查是否暴露在极端温度环境下,调整设备的散热设计。
    - 问题3: 设备无法正常启动。
    - 解决方案: 确认供电电压和电流是否符合规格要求,检查是否存在焊接缺陷。

    总结和推荐


    QC3CA系列晶体单元以其低高度、高稳定性和高兼容性,在高密度应用中表现出色。它不仅适用于调制解调器、通信设备和测试仪器,还能在各种恶劣环境中保持可靠的性能。总体而言,推荐将此系列产品用于需要高精度和高稳定性的应用场景中。

QC3CA24.0000F12B23R参数

参数
驱动电平 -
负载电容 12pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 60Ω
频率 24MHz
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
应用等级 工业级
