QC7A7.37280F12B12R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY

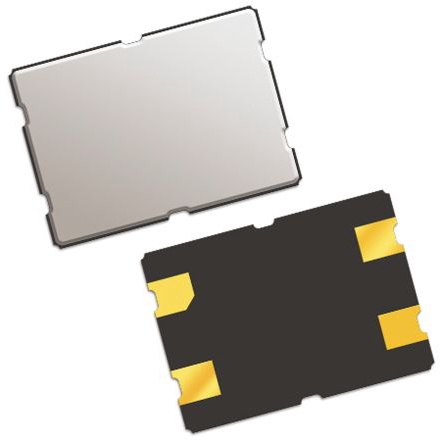

产品描述: QANTEK 晶振, 7.3728MHz, 贴片安装, 4引脚, 12pF负载, 7 x 5 x 1mm, 长7mm
供应商型号: SCE-QC7A7.37280F12B
供应商: 海外现货
标准整包数: 10
QANTEK TECHNOLOGY 无源晶振 QC7A7.37280F12B12R

QC7A7.37280F12B12R概述

    QC7A系列5x7 4-Pad SMD石英晶体单元技术手册

    产品简介


    QC7A系列是QANTEK公司生产的一种表面贴装(SMD)石英晶体单元,适用于高密度应用。其核心特点是低高度设计,适合薄型设备,陶瓷封装和金属盖确保高可靠性。这些单元广泛应用于调制解调器、通信设备、测试设备、PCMCIA接口及无线应用,同时满足汽车应用需求。

    技术参数


    - 频率范围: 6.000到150.000MHz
    - 振动模式: 基频(6.000到48.000MHz),三次泛音(40.000到150.000MHz)
    - 频率容差: 25°C时为±10到±30ppm (标准为±30ppm)
    - 频率稳定性: 见温度稳定性表格
    - 存储温度: -55到+125°C
    - 老化率: 每年≤±3ppm
    - 负载电容: 10到32pF
    - 并联电容: ≤7.0pF
    - 等效串联电阻(ESR): 见ESR表格
    - 驱动功率: 100µW
    - 绝缘电阻: 500MΩ

    产品特点和优势


    - 低高度设计: 适合薄型设备,满足空间限制要求。
    - 陶瓷封装和金属盖: 确保高可靠性,增加使用寿命。
    - 紧公差和稳定性: 可根据需要提供不同的容差和稳定性选项。
    - 多应用领域: 高度适用性强,涵盖调制解调器、通信设备、PCMCIA接口和无线应用等多个领域。

    应用案例和使用建议


    - 调制解调器: 石英晶体单元可以确保信号传输的稳定性和可靠性。
    - 通信设备: 提供高精度频率参考,适用于多种通信协议。
    - 汽车应用: 在严苛的环境条件下保持良好的性能稳定性。
    使用建议:
    - 调制解调器: 使用合适的负载电容,以保证最佳的频率稳定性。
    - 通信设备: 选择适当的振动模式,以适应不同的通信协议。
    - 汽车应用: 严格遵守使用环境的要求,确保设备在极端温度下仍能正常工作。

    兼容性和支持


    - 兼容性: QC7A系列石英晶体单元可与其他主流的电子元件兼容。
    - 支持: QANTEK提供详尽的技术支持文档,包含安装指南和维护信息。此外,对于批量购买的客户,还提供250pcs或1000pcs的带卷包装。

    常见问题与解决方案


    - 问题: 设备在高温环境下无法正常工作。
    - 解决方案: 选择具有更宽温度范围的型号,如B类或C类。
    - 问题: 设备开机时存在异常频率。
    - 解决方案: 确保连接正确的负载电容,调整焊接工艺以减少寄生效应。
    - 问题: 频率稳定性不佳。
    - 解决方案: 选择频率稳定性更高的型号,或重新评估并更换负载电容。

    总结和推荐


    QC7A系列石英晶体单元凭借其出色的低高度设计、陶瓷封装和高可靠性,在多种应用领域中表现出色。它不仅适用于高密度的应用场景,还能满足严苛的环境条件下的要求。鉴于其广泛的应用范围和稳定的性能表现,我们强烈推荐这款产品。

QC7A7.37280F12B12R参数

参数
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 110Ω
频率 7.3728MHz
驱动电平 -
负载电容 12pF
长*宽*高 7mm*5mm*1mm
安装方式 贴片安装
应用等级 工业级

QC7A7.37280F12B12R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC7A7.37280F12B12R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC7A7.37280F12B12R QC7A7.37280F12B12R数据手册

QC7A7.37280F12B12R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 10.0822
100+ ¥ 8.052
1000+ ¥ 7.3253
3000+ ¥ 6.9889
库存: 680
起订量: 30 增量: 10
交货地:
最小起订量为:10
合计: ¥ 100.82
