QX14T50B50.00000B50TT

产品分类:
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 时钟振荡器, 50MHz, , 通孔安装, HCMOS输出
供应商型号: 2508732
供应商: 海外现货
标准整包数: 1

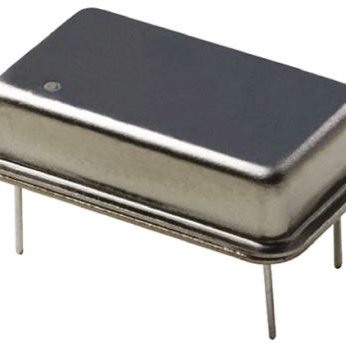

QANTEK TECHNOLOGY  QX14T50B50.00000B50TT

QX14T50B50.00000B50TT概述

    QX14 系列 14 针双列直插式 HCMOS 时钟振荡器技术手册



    1. 产品简介



    QX14 系列是 QANTEK Technology Corporation 生产的 14 针双列直插式(DIP)HCMOS 时钟振荡器。它具备高精度和稳定性,适用于多种电子产品中需要精确时钟信号的应用场景。主要功能包括提供标准频率范围内的时钟信号,支持可选的三态控制功能(Enable/Disable),并具有优良的机械强度和环境适应能力。


    2. 技术参数



    - 频率范围: 0.252MHz 至 150.000MHz
    - 输出逻辑: HCMOS
    - 温度稳定性: ±100ppm (最高), ±50ppm, ±25ppm
    - 年老化率: ±5ppm
    - 工作温度范围:
    - 标准:-10°C 至 +70°C
    - 工业:-40°C 至 +85°C
    - 存储温度范围: -55°C 至 +125°C
    - 供电电压: 3.3V 或 5.0V 直流
    - 输入电流: 依据频率范围而定,例如在 24.100 至 50.000MHz 范围内,输入电流为 10mA (3.3V) 和 15mA (5.0V)
    - 输出电压:
    - 高电平 (Voh): 最小 90% Vdd
    - 低电平 (Vol): 最大 10% Vdd
    - 上升和下降时间: 0.252 至 24.000MHz: 最大 10ns; 24.100 至 50.000MHz: 最大 6ns; 其他频率范围的最大上升和下降时间为 4ns


    3. 产品特点和优势



    - 行业标准封装: 14 针 DIP 封装,确保与市场上现有设备的兼容性
    - 广泛的工作频率: 频率范围从 0.252kHz 到 150MHz
    - 选择性供电电压: 支持 3.3V 或 5.0V 直流供电
    - 可靠性: 铝制密封包装,减缓老化过程
    - 三态功能选项: 可选的使能/禁用功能,提供额外的灵活性


    4. 应用案例和使用建议



    QX14 系列振荡器广泛应用于通讯设备、计算机系统、工业控制系统等领域。例如,在一台路由器中,QX14 振荡器可以作为时钟源来同步数据传输。为了充分发挥其性能,建议:
    - 在高频应用中使用 3.3V 供电以减少功耗
    - 确保良好的散热设计,特别是在高温环境下工作时


    5. 兼容性和支持



    QX14 系列与大多数基于 14 针 DIP 封装的标准电路板完全兼容。QANTEK Technology Corporation 提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。


    6. 常见问题与解决方案



    - 问题: 振荡器输出不稳定
    - 解决方案: 检查电源电压是否稳定,并确保连接正确
    - 问题: 设备无法启动
    - 解决方案: 确认输入电压符合要求,并检查是否存在电气干扰


    7. 总结和推荐



    QX14 系列 14 针双列直插式 HCMOS 时钟振荡器凭借其广泛的工作频率范围、高可靠性和出色的温度稳定性,成为众多应用的理想选择。推荐在需要高性能时钟信号的电子设备中使用此产品。

QX14T50B50.00000B50TT参数

参数
长*宽*高 20.8mm*13.2mm*5.08mm
通用封装 PDIP
安装方式 通孔安装
应用等级 工业级

QX14T50B50.00000B50TT厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。
