QX333A24.00000B15R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 时钟振荡器, 24MHz, 表面贴装, HCMOS输出
供应商型号: 8136292
供应商: 海外现货
标准整包数: 1
QANTEK TECHNOLOGY 无源晶振 QX333A24.00000B15R

QX333A24.00000B15R概述

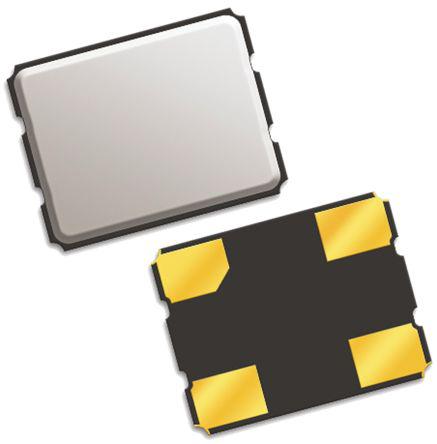

    QX3系列2.5x3.2 SMD HCMOS时钟振荡器

    产品简介


    QX3系列2.5x3.2 SMD HCMOS时钟振荡器是QANTEK Technology Corporation生产的一款超小型化振荡器。它采用了TTL/HCMOS兼容的混合电路与微型石英晶体封装在一个低轮廓的工业标准陶瓷壳体内。QX3时钟振荡器的主要功能是为各类电子产品提供稳定的时钟信号,适用于广泛的应用领域,如通信设备、汽车电子、消费电子、医疗设备等。

    技术参数


    - 机械尺寸: 2.5mm x 3.2mm x 1.2mm
    - 频率范围: 1.000MHz 至 75.000MHz
    - 输出逻辑: HCMOS
    - 温度稳定性:
    - ±100ppm
    - ±50ppm
    - ±25ppm
    - ±20ppm
    - 相位抖动(RMS): <1ps
    - 老化率: 每年 ±5ppm
    - 操作温度范围:
    - 标准: -20°C 至 +70°C
    - 工业: -40°C 至 +85°C
    - 扩展: -40°C 至 +105°C
    - 汽车: -40°C 至 +125°C
    - 存储温度范围: -55°C 至 +125°C

    产品特点和优势


    QX3系列时钟振荡器的独特功能包括:
    - 超小型化设计: 仅2.5mm x 3.2mm x 1.2mm的尺寸使其适用于空间受限的应用。
    - 多种电压支持: 可以在1.8V、2.5V和3.3V三种不同的供电电压下工作。
    - 三态(使能/禁用)功能: 标准配置,可以控制振荡器的工作状态。
    - 卓越的稳定性和可靠性: 具有极低的相位抖动和稳定的频率变化,能够在宽泛的操作温度范围内保持高精度。

    应用案例和使用建议


    - 应用案例: QX3系列广泛应用于各种通信设备、汽车电子系统、医疗设备和消费电子设备中,确保系统的精确时钟同步。
    - 使用建议: 在高负载或极端温度环境下使用时,建议选择工业级或汽车级型号,以确保稳定性和可靠性。同时,合理选择供电电压,以避免因电压不稳导致的频率偏差。

    兼容性和支持


    - 兼容性: QX3系列可与各类TTL/HCMOS兼容的电路板和其他元器件无缝连接。
    - 支持与维护: QANTEK Technology Corporation提供了详细的技术文档和全面的支持服务,包括热循环测试、机械冲击测试和振动测试,确保产品的质量和可靠性。

    常见问题与解决方案


    - 问题: 电源电压不稳时,振荡器输出频率不稳定。
    - 解决方案: 请确认输入电压稳定,尽量使用稳定的电源模块或加装滤波电容。
    - 问题: 高温环境下,振荡器出现频率漂移。
    - 解决方案: 选择适合高温环境的型号,如扩展温度范围或汽车级型号,确保在极端温度条件下的稳定性。
    - 问题: 输出信号出现噪声干扰。
    - 解决方案: 在电路设计中加入适当的滤波措施,如添加RC滤波器,减少外部噪声对信号的影响。

    总结和推荐


    综上所述,QX3系列2.5x3.2 SMD HCMOS时钟振荡器凭借其超小型化、多电压支持、稳定的性能和广泛的温度适应性,成为一款极具竞争力的产品。尤其适用于对空间要求较高且需要稳定时钟信号的应用场合。建议在选择使用该产品时,根据具体应用场景及环境要求,选择合适的型号并注意配套电路的设计与调试,以发挥其最佳性能。

QX333A24.00000B15R参数

参数
驱动电平 -
负载电容 15pF
频率稳定性 ±25ppm
频率容差 -
等效串联电阻 -
频率 -
长*宽*高 3.2mm*2.5mm*1.2mm
安装方式 贴片安装
应用等级 工业级

QX333A24.00000B15R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX333A24.00000B15R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QX333A24.00000B15R QX333A24.00000B15R数据手册

QX333A24.00000B15R封装设计

查看详情并下载
Symbol
Footprint
3D Model
