QTC432.76812B2

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 32.768kHz, 贴片安装, 2引脚, 12.5pF负载, 4.1 x 1.5 x 0.75mm, 长4.1mm
供应商型号: 8149370
供应商: 海外现货
标准整包数: 5
QANTEK TECHNOLOGY 无源晶振 QTC432.76812B2

QTC432.76812B2概述

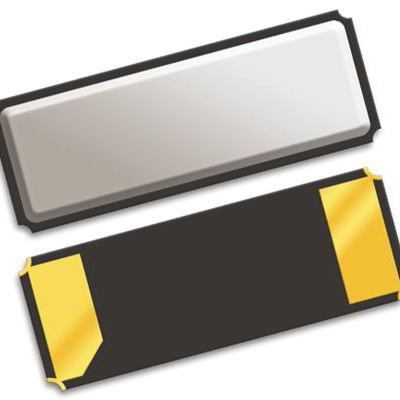

    QTC4系列 1.5x4.1 SMD 晶振

    产品简介


    QTC4系列是由QANTEK Technology Corporation生产的一种小型表面贴装(SMD)音叉晶体。该系列晶体以其低频率、小尺寸和高性能而闻名。它广泛应用于商业和工业应用中,如无线通信、PDA和智能手机以及时间日期应用程序。QTC4系列采用密封陶瓷封装,不仅具备出色的环境和热稳定性,而且能够在极端温度环境下工作。

    技术参数


    | 参数名称 | 规格 |
    | :: | :: |
    | 额定频率 | 32.768kHz |
    | 频率容差(25°C) | ±20ppm |
    | 温度系数 | -0.034 ± 0.008ppm/Δ°C² |
    | 工作温度范围 | -40至+85°C |
    | 存储温度范围 | -55至+125°C |
    | 负载电容 | 7pF, 9pF, 12.5pF |
    | 并联电容 | 1.7pF(典型值) |
    | 动态电容 | 3.0fF(典型值) |
    | 等效串联电阻(ESR) | 65KΩ(最大值) |
    | 驱动功率 | 1µW(最大值) |
    | 年老化率 | ±3ppm(最大值) |
    | 绝缘电阻 | 500MΩ(100Vdc±15Vdc) |
    | 品质因子 | 70000(典型值) |
    | 容量比 | 450(典型值) |

    产品特点和优势


    QTC4系列具有以下独特功能和优势:
    - 低频率:即使在小尺寸SMD封装下,也能提供稳定的32.768kHz频率。
    - 环境和热稳定性:采用密封陶瓷封装,提供优异的环境和热稳定性。
    - 宽工作温度范围:-40到+85°C的温度范围使其适用于工业应用。
    - 兼容负载电容选择:提供多种负载电容选择(7pF, 9pF, 12.5pF),以适应不同应用需求。
    - 高可靠性:通过高标准的质量控制流程,确保长期稳定性和可靠性。

    应用案例和使用建议


    QTC4系列晶振广泛应用于各种场合,例如:
    - 无线通信:用于手机和PDA设备的时钟参考源。
    - 消费电子:用于智能手表和计时设备的时间同步。
    - 医疗设备:用于医疗器械中的精确计时。
    - 工业自动化:用于需要精确时钟信号的自动化系统。
    使用建议:
    - 正确选型:根据应用需求选择合适的负载电容。
    - 焊接工艺:参照制造商提供的焊接曲线指导进行焊接。
    - 环境考量:注意使用环境的温度和湿度,确保在指定的工作温度范围内使用。

    兼容性和支持


    QTC4系列与标准的SMD封装设备兼容,可以轻松集成到现有的设计中。QANTEK Technology Corporation提供了全面的技术支持和服务,包括详细的技术文档和及时的客户支持。

    常见问题与解决方案


    1. 如何计算频率稳定性?
    - 解决方案:使用公式\( \Delta f = K(\Delta T)^2 \),其中\( \Delta T \)为温度变化量,\( K \)为温度系数常数。具体计算可参考手册中的频率与温度特性图。
    2. 驱动功率过高导致损坏?
    - 解决方案:检查电路设计,确保驱动功率不超过1µW的最大值。
    3. 存储期间出现老化现象?
    - 解决方案:按照制造商建议的存储条件存放,避免暴露在高温和潮湿环境中。

    总结和推荐


    QTC4系列凭借其优秀的性能和可靠性,在多个行业中表现出色。它的低频率、小尺寸、出色的环境和热稳定性,使其成为众多应用的理想选择。如果您正在寻找一款高性能的SMD晶振,QTC4系列是一个值得考虑的产品。强烈推荐使用。

QTC432.76812B2参数

参数
驱动电平 -
负载电容 12.5pF
频率稳定性 -
频率容差 ±20ppm
等效串联电阻 65KΩ
频率 32.768KHz
长*宽*高 4.1mm*1.5mm*750μm
安装方式 贴片安装
应用等级 工业级

QTC432.76812B2厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QTC432.76812B2数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QTC432.76812B2 QTC432.76812B2数据手册

QTC432.76812B2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 11.8265
750+ ¥ 11.5674
1500+ ¥ 11.3188
库存: 0
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
