QC5CA32.0000F12B23R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 32MHz, 贴片安装, 4引脚, 12pF负载, 5 x 3.2 x 1.1mm, 长5mm
供应商型号: 1735669
供应商: 海外现货
标准整包数: 1000
QANTEK TECHNOLOGY 无源晶振 QC5CA32.0000F12B23R

QC5CA32.0000F12B23R概述

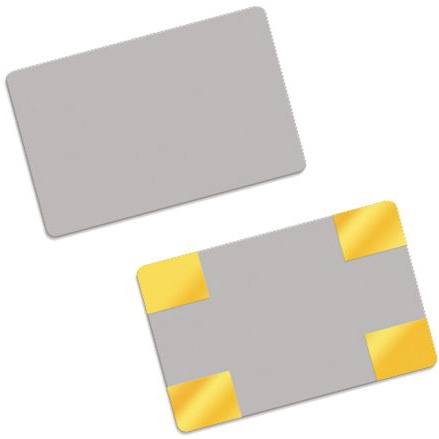

    QC5CA系列3.2x5.0 4-Pad SMD全陶瓷晶体单元

    产品简介


    QC5CA系列是一款由QANTEK Technology Corporation生产的全陶瓷环氧密封表面贴装(SMD)晶体单元。该产品广泛应用于高密度应用场景,例如调制解调器、通信设备和测试仪器等。由于其紧凑的设计和卓越的性能,它成为许多现代电子产品不可或缺的组成部分。

    技术参数


    - 尺寸:3.2 x 5.0 毫米,4-Pad SMD封装。
    - 频率范围:8.000 MHz 至 48.000 MHz(基频)。
    - 频率容差:在25°C时为±20至±50 ppm(标准值为±30 ppm)。
    - 频率稳定性:随温度变化而变化,详见温度稳定性表格。
    - 存储温度:-55°C 至 +125°C。
    - 年老化率:最大±5 ppm。
    - 负载电容:10 pF 至 32 pF。
    - 并联电容:最大7.0 pF。
    - 等效串联电阻(ESR):见ESR表格。
    - 驱动功率:典型值为100 μW(最大值为500 μW)。
    - 绝缘电阻:在100 Vdc ±15 Vdc下≥500 MΩ。

    产品特点和优势


    - 超低高度:适合用于需要薄型设计的应用。
    - 严格的公差和稳定性:提供±20至±50 ppm的频率容差。
    - 高可靠性:通过多项军用标准(如MIL-STD-202)认证。
    - 广泛的温度适应性:适用于-40°C至+85°C的工作温度范围。

    应用案例和使用建议


    - 应用场景:该产品被广泛应用于高速通信、数据处理等领域。
    - 使用建议:对于需要高精度频率控制的应用,推荐选择具有更严格容差的型号(如±20 ppm)。确保在组装过程中遵循正确的焊接回流曲线,以避免因不当工艺导致的损坏。

    兼容性和支持


    - 兼容性:适用于标准的SMD组装流程,兼容大多数高密度PCB设计。
    - 支持:QANTEK提供详尽的技术文档和专业支持服务,以确保用户能够充分利用其功能。

    常见问题与解决方案


    1. 问:如何检查产品的批次号?
    - 答:产品上的标记代码包含了生产日期和月份,可通过参考标记代码指南来解读。
    2. 问:如何正确进行焊接回流?
    - 答:应遵循特定的焊接回流曲线,以防止因高温引起的损坏。
    3. 问:如何提高产品的使用寿命?
    - 答:确保在产品存储和使用过程中维持适当的温度范围,并按照推荐的维护程序操作。

    总结和推荐


    总体而言,QC5CA系列全陶瓷晶体单元凭借其卓越的性能、紧凑的设计以及出色的可靠性,在多种高性能应用场景中表现出色。如果你正在寻找一款能够满足严格要求的频率控制元件,QC5CA系列无疑是一个理想的选择。无论是高密度设备还是特殊通信需求,这款产品都能提供可靠的支持和保证。强烈推荐使用该产品。

QC5CA32.0000F12B23R参数

参数
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 30Ω
频率 32MHz
驱动电平 -
负载电容 12pF
长*宽*高 5mm*3.2mm*1.1mm
安装方式 贴片安装
应用等级 工业级

QC5CA32.0000F12B23R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC5CA32.0000F12B23R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC5CA32.0000F12B23R QC5CA32.0000F12B23R数据手册

QC5CA32.0000F12B23R封装设计

查看详情并下载
Symbol
Footprint
3D Model
