QC7A25.0000F12B12R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 25MHz, 贴片安装, 4引脚, 12pF负载, 7 x 5 x 1mm, 长7mm
供应商型号: 1735774
供应商: 海外现货
标准整包数: 1000
QANTEK TECHNOLOGY 无源晶振 QC7A25.0000F12B12R

QC7A25.0000F12B12R概述


    产品简介

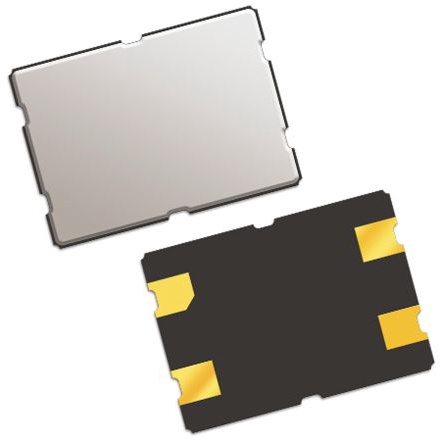

    QC7A系列:5x7 4-Pad SMD石英晶体单元
    QC7A系列石英晶体单元是专为高密度应用而设计的产品。它采用了陶瓷封装与金属盖的设计,以确保高可靠性。主要功能包括低高度,使其适用于轻薄型设备,适合多种电子产品的核心频率控制。其主要的应用领域涵盖了调制解调器、通信设备、测试仪器以及PMCIA和无线应用,还包括汽车领域的应用。

    技术参数


    基本规格
    - 频率范围:6.000到150.000 MHz
    - 振动模式:基础频率6.000到48.000 MHz;三次谐波40.000到150.000 MHz
    - 频率容差:在25°C时,±10到±30 ppm(标准为±30 ppm)
    - 温度稳定性:参见稳定性与温度表
    - 存储温度:-55°C至+125°C
    - 老化率:每年最大±3 ppm
    - 负载电容(CL):10到32 pF
    - 并联电容(C0):最大7.0 pF
    - 等效串联电阻(ESR):见ESR表
    - 驱动功率:典型值为100 µW
    - 绝缘电阻:在100 Vdc ±15 Vdc条件下为500 MΩ
    ESR表
    | 频率范围 (MHz) | 最大阻抗(Ω) | 操作模式 |
    |
    | 6.000到10.000 | 110 | 基础 |
    | 10.100到12.000 | 60
    | 12.100到20.000 | 45
    | 20.100到48.000 | 30
    | 40.000到150.000 | 60 | 三次谐波 |

    产品特点和优势


    QC7A系列具有以下独特的功能和优势:
    - 低高度:适用于需要轻薄型设计的应用。
    - 陶瓷包装及金属盖:保证了高可靠性和耐久性。
    - 紧容差和稳定性:提供多个频率容差和温度稳定性选项。
    - 多种应用:广泛适用于高密度应用、通信设备、测试仪器以及汽车等领域。
    这些特点使得QC7A系列在市场上具备极强的竞争力。

    应用案例和使用建议


    QC7A系列石英晶体单元广泛应用于各种电子设备中,例如调制解调器、通信设备、测试仪器以及PMCIA和无线应用。特别是对于需要紧凑结构和高稳定性的应用场合,如便携式通信设备和无线传感器网络。
    使用建议:
    - 在高频应用中,需注意温度稳定性,选择合适的频率容差和温度稳定性等级。
    - 对于要求严格的老化率和驱动功率的电路设计,可以选择低老化率和高驱动功率的产品型号。

    兼容性和支持


    QC7A系列石英晶体单元设计用于与现有电子元件或设备兼容,便于集成到现有的系统中。QANTek公司还提供了详尽的技术支持和维护服务,确保客户能够充分利用该产品的优势。

    常见问题与解决方案


    常见问题:
    1. 频率不稳定:可能是由于外部温度波动造成的,请检查温度稳定性等级。
    2. 老化率超出预期:请确认使用环境符合存储条件,避免过高的温度和湿度。
    解决方案:
    1. 频率不稳定:重新调整温度稳定性等级,或者选择适合当前应用环境的产品型号。
    2. 老化率超出预期:更换为年老化率更低的产品型号,并保持使用环境的稳定。

    总结和推荐


    总体来说,QC7A系列石英晶体单元凭借其低高度、高可靠性和多种频率容差等特性,在高密度应用、通信设备和测试仪器领域具备显著的优势。它的灵活性和广泛的应用范围使其成为市场上极具竞争力的选择。因此,我们强烈推荐使用QC7A系列石英晶体单元。

QC7A25.0000F12B12R参数

参数
驱动电平 -
负载电容 12pF
频率稳定性 ±20ppm
频率容差 ±10ppm
等效串联电阻 30Ω
频率 25MHz
长*宽*高 7mm*5mm*1mm
安装方式 贴片安装
应用等级 工业级

QC7A25.0000F12B12R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC7A25.0000F12B12R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC7A25.0000F12B12R QC7A25.0000F12B12R数据手册

QC7A25.0000F12B12R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 10.8238
5000+ ¥ 9.7414
库存: 0
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 0
