QX8T50B20.00000B50TT

产品分类:
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK XO振荡器, 20MHz, , 通孔安装, HCMOS输出
供应商型号: 2508754
供应商: element14
标准整包数: 1
QANTEK TECHNOLOGY  QX8T50B20.00000B50TT

QX8T50B20.00000B50TT概述

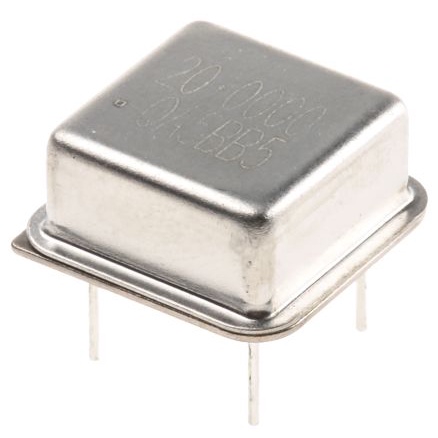

    QX8系列8引脚双列直插式HCMOS时钟振荡器

    产品简介


    QX8系列是QANTek Technology Corporation生产的一款8引脚双列直插式(DIP)高电平兼容互补金属氧化物半导体(HCMOS)时钟振荡器。这种电子元器件广泛应用于通信设备、计算机系统、工业自动化、医疗仪器和消费电子产品等多个领域,为用户提供精确可靠的时钟信号源。

    技术参数


    QX8系列时钟振荡器的关键技术参数如下:
    | 参数 | 规格 |

    | 频率范围 | 0.252kHz至150MHz |
    | 输出逻辑 | HCMOS |
    | 温度稳定性 | ±100ppm、±50ppm、±25ppm |
    | 年老化率 | ±5ppm |
    | 引脚连接 | NC/Tristate (Enable/Disable)、Ground、Output、+Vdd |
    | 输入电流 | 3.3Vdd:0.252至24.000MHz:5mA,24.100至50.000MHz:10mA,50.100至70.000MHz:25mA,70.100至80.000MHz:25mA,80.100至150.000MHz:60mA
    5.0Vdd:0.252至24.000MHz:10mA,24.100至50.000MHz:15mA,50.100至70.000MHz:50mA,70.100至80.000MHz:50mA,80.100至150.000MHz:60mA |
    | 输出电压 | 逻辑高(Voh):最小值为90% Vdd
    逻辑低(Vol):最大值为10% Vdd |
    | 上升和下降时间 | 0.252至24.000MHz:最大值为10ns
    24.100至50.000MHz:最大值为6ns
    50.100至70.000MHz:最大值为6ns
    70.100至80.000MHz:最大值为4ns
    80.100至150.000MHz:最大值为4ns |
    | 标准负载电容 | 15pF最大值 |
    | 中负载电容 | 30pF最大值 |
    | 重负载电容 | 50pF最大值 |

    产品特点和优势


    - 标准8引脚DIP封装:提供良好的兼容性和便于安装。
    - 频率范围广:从0.252kHz到150MHz,覆盖多种应用场景。
    - 选择供电电压:支持3.3V或5.0V直流供电,灵活性强。
    - 可选三态功能:提供Enable/Disable控制,方便电源管理和控制。
    - 可靠密封包装:提供长期稳定的工作条件和低老化率。
    - 环境适应性强:可在广泛的温度范围内工作,适应各种恶劣环境。

    应用案例和使用建议


    QX8系列时钟振荡器在通信设备和工业自动化等领域广泛应用,例如在路由器和交换机中作为主时钟源。为了充分发挥其优势,建议:
    - 在设计电路时,根据具体的应用需求选择合适的供电电压和频率。
    - 考虑电源噪声对输出的影响,建议使用滤波电路。
    - 配合适当的负载电容,确保时钟信号的稳定性和可靠性。

    兼容性和支持


    QX8系列时钟振荡器具有良好的兼容性,可以无缝集成到现有的电路设计中。QANTek公司提供全面的技术支持和售后服务,包括产品测试、故障诊断和技术咨询,帮助客户解决问题并优化应用。

    常见问题与解决方案


    - 问题1:如何正确焊接?
    - 解决方案:建议采用回流焊工艺,并参考《回流焊工艺规范》进行操作。
    - 问题2:如何更换损坏的产品?
    - 解决方案:联系QANTek技术支持团队,获取最新的产品更换流程指南。
    - 问题3:如何判断产品是否正常工作?
    - 解决方案:使用示波器检查输出信号,确保频率、电压和波形符合要求。

    总结和推荐


    QX8系列时钟振荡器凭借其广泛的频率范围、高精度和可靠性,在多个应用领域表现出色。推荐客户根据实际需求选择合适的型号,以充分发挥其功能优势。结合QANTek提供的优质服务和支持,客户可以在设计和使用过程中获得更多的便利。

QX8T50B20.00000B50TT参数

参数
长*宽*高 13.21mm*13.21mm*5.08mm
通用封装 PDIP
安装方式 通孔安装
应用等级 工业级

QX8T50B20.00000B50TT厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX8T50B20.00000B50TT数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY QANTEK TECHNOLOGY QX8T50B20.00000B50TT QX8T50B20.00000B50TT数据手册

QX8T50B20.00000B50TT封装设计

查看详情并下载
Symbol
Footprint
3D Model
