首页  >  产品百科  >  QC3CA12.0000F12B23R

QC3CA12.0000F12B23R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 12MHz, 贴片安装, 4引脚, 12pF负载, 3.2 x 2.5 x 1.1mm, 长3.2mm
供应商型号: 8136157
供应商: 海外现货
标准整包数: 5
QANTEK TECHNOLOGY 无源晶振 QC3CA12.0000F12B23R

QC3CA12.0000F12B23R概述

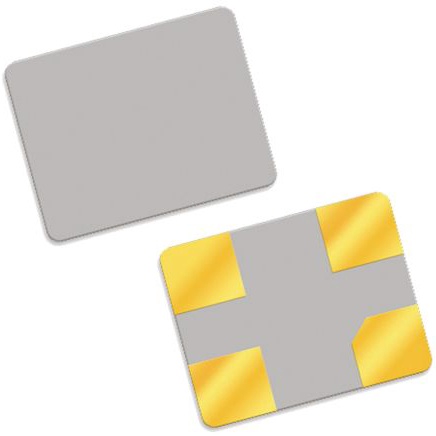

    QC3CA 系列:2.5x3.2 4-Pad SMD 全陶瓷晶体单元

    产品简介


    QC3CA 系列是一款由 QANTEK Technology Corporation 生产的 2.5x3.2 尺寸的 4 引脚表面贴装(SMD)全陶瓷晶体单元。这类晶体单元主要用于高密度应用场合,如调制解调器、通信设备及测试仪器等。其低高度的设计使其特别适合用于薄型设备。

    技术参数


    - 频率范围:12.000 到 48.000 MHz(基频)
    - 频率容差(25°C):±20 到 ±50 ppm(标准为 ±30 ppm)
    - 频率稳定性:见温度稳定性表
    - 存储温度范围:-55°C 至 +125°C
    - 年老化率:≤ ±5 ppm
    - 负载电容(CL):10 至 32 pF
    - 并联电容(C0):最大 7.0 pF
    - 等效串联电阻(ESR):见 ESR 表
    - 驱动功率:典型值 100 µW(最大值 500 µW)
    - 绝缘电阻:≥ 500 MΩ @ 100 Vdc ±15 Vdc

    产品特点和优势


    - 紧凑封装:采用环氧密封的 SMD 包装,适合高密度应用。
    - 高稳定性:提供紧公差和稳定性选项。
    - 宽温域工作:能在-40°C 至 +85°C 的温度范围内稳定工作。
    - 抗震性强:通过了军用标准(MIL-STD)的振动和冲击测试。

    应用案例和使用建议


    QC3CA 系列广泛应用于高密度电子设备中,尤其是在通信行业,如调制解调器和测试设备。使用时需要注意频率容差和负载电容的选择,确保其与设备其他部分的良好匹配。例如,在高精度要求的应用中,可以选择更低的频率容差型号。

    兼容性和支持


    该产品具有广泛的兼容性,可以无缝集成到多种设备中。QANTEK Technology Corporation 提供全面的技术支持和售后服务,以确保客户能够顺利使用这些晶体单元。

    常见问题与解决方案


    - 问题:产品未能达到预期的频率稳定性。
    解决方案:检查频率容差和工作温度范围,必要时更换为更适合的型号。

    - 问题:产品无法承受高温环境。
    解决方案:查看存储温度和工作温度范围,必要时选择工作温度范围更广的产品。

    总结和推荐


    总体来看,QC3CA 系列是面向高密度应用场合的理想选择。它的高稳定性和宽工作温度范围使其在各种环境中都能表现良好。如果您的项目需要可靠的频率控制元件,并且对温度和尺寸有严格要求,QC3CA 是一个值得考虑的优秀选择。

QC3CA12.0000F12B23R参数

参数
频率容差 ±20ppm
等效串联电阻 120Ω
频率 12MHz
驱动电平 -
负载电容 12pF
频率稳定性 ±30ppm
长*宽*高 3.2mm*2.5mm*1.1mm
安装方式 贴片安装
应用等级 工业级

QC3CA12.0000F12B23R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC3CA12.0000F12B23R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC3CA12.0000F12B23R QC3CA12.0000F12B23R数据手册

QC3CA12.0000F12B23R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.8881
250+ ¥ 4.7775
500+ ¥ 4.6777
库存: 646
起订量: 45 增量: 0
交货地:
最小起订量为:5
合计: ¥ 24.44
直接购买
加入购物车
