首页  >  产品百科  >  QCL10.0000F18B23B

QCL10.0000F18B23B

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 10MHz, 通孔安装, 2引脚, 18pF负载, 11.05 x 4.65 x 3.5mm, 长11.05mm
供应商型号: 2508451
供应商: 海外现货
标准整包数: 1

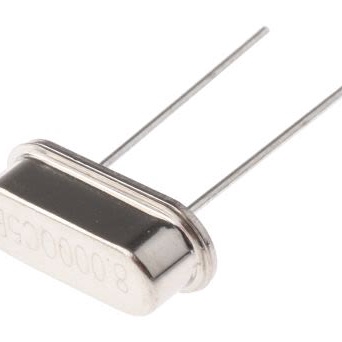

QANTEK TECHNOLOGY 无源晶振 QCL10.0000F18B23B

QCL10.0000F18B23B概述

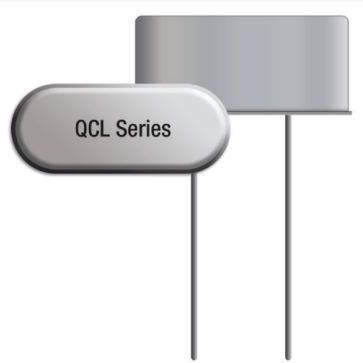

    QCL 系列电子元器件产品技术手册

    产品简介


    QCL系列由QANTEK Technology Corporation开发,专为高频、低功耗需求的电子设备设计,采用HC-49/U-S(短型)封装形式。这些石英晶体振荡器凭借其高可靠性、低成本、稳定性强且耐宽温范围的特点,在多个领域具有广泛应用。主要适用于计算机、通信设备、微处理器及现代电子产品。QCL系列的设计以提供精确频率控制为核心目标,广泛应用于信号同步、时钟产生等关键电路。

    技术参数


    以下为QCL系列产品的主要技术规格:
    | 参数名称 | 描述 |

    | 频率范围 | 3.200MHz 至 70.000MHz |
    | 振荡模式 | 基频模式(3.200MHz至32.768MHz),三次谐波模式(24.576MHz至70.000MHz) |
    | 频率容差(25℃) | ±10ppm至±30ppm标准(±30ppm为默认值) |
    | 温度稳定性 | 见“频率稳定性对温度”表格 |
    | 贮存温度范围 | -55°C 至 +125°C |
    | 年老化率 | ≤ ±3ppm/年最大 |
    | 负载电容 | 10pF 至 32pF |
    | 并联电容 | 7.0pF |
    | 等效串联电阻(ESR) | 见ESR表格 |
    | 驱动功率 | ≤ 1.0mW |
    | 绝缘电阻 | ≥ 500MΩ @ 100Vdc ±15Vdc |

    产品特点和优势


    1. 高可靠性与低成本结合:QCL系列在设计中采用双重保险结构(如金属焊封技术),提供卓越的抗振动和抗冲击能力。
    2. 宽温适应性:支持的工作温度范围为-20°C至+70°C(标准)或-40°C至+85°C,满足工业级应用场景。
    3. 严格的质量控制:符合MIL-STD多个测试标准,包括机械冲击、振动和热循环测试,确保高可靠性。
    4. 灵活性与易用性:多种频率、负载电容选项和封装形式,便于集成到不同项目中。

    应用案例和使用建议


    QCL系列适用于需要高精度频率的场景,如网络设备、工业控制板卡和消费类电子。以下是一些典型应用场景和使用建议:
    - 计算机与通信设备:选择额定频率为12.000MHz至25.000MHz的产品,搭配10pF至20pF的负载电容,满足高速信号传输需求。
    - 汽车电子:推荐使用经过AEC-Q200认证版本,确保在极端温度条件下的稳定运行。
    - 物联网模块:使用低频型号(如3.200MHz),并匹配最佳负载电容以降低功耗。
    在使用过程中需注意:保持良好的电路布局,避免高频噪声干扰;同时,根据实际环境调整负载电容值,确保最佳性能。

    兼容性和支持


    QCL系列与大多数主流MCU、FPGA及通信芯片兼容,同时支持Tape & Reel包装以提高生产效率。
    制造商提供详尽的技术支持服务,包括样品请求、测试报告索取以及24小时在线客服咨询。如有进一步需求,可联系QANTEK公司获取详细信息。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 频率漂移超出预期 | 检查温度补偿设计是否合理,必要时更换低频稳定性产品。 |
    | 开机后无输出信号 | 确认电源电压及接线无误;检查负载电容是否符合要求。 |
    | 使用寿命短 | 调整电路驱动电流,避免过载运行;注意焊接工艺。 |

    总结和推荐


    QCL系列以其高性能、多样化配置和工业级可靠性脱颖而出,成为高频振荡器市场的优质选择。其紧凑设计、宽温适应性和经济性使其非常适合嵌入式系统和通讯行业的需求。如果您正在寻找一款兼具精准度与稳定性的晶体振荡器,QCL系列无疑是理想之选。因此,我们强烈推荐此产品给对高频信号处理有较高要求的客户。
    推荐指数:★★★★★

    以上内容整理自QCL系列技术手册,欢迎访问QANTEK官方网站获取更多详细信息。

QCL10.0000F18B23B参数

参数
等效串联电阻 50Ω
频率 10MHz
驱动电平 100μW
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±20ppm
长*宽*高 11.05mm*4.65mm*3.5mm
通用封装 HC-49
安装方式 通孔安装
应用等级 工业级

QCL10.0000F18B23B厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QCL10.0000F18B23B数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QCL10.0000F18B23B QCL10.0000F18B23B数据手册

QCL10.0000F18B23B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.8809
5+ ¥ 1.8809
10+ ¥ 1.8809
20+ ¥ 1.8809
40+ ¥ 1.4819
100+ ¥ 1.3679
500+ ¥ 1.3679
库存: 879
起订量: 27 增量: 0
交货地:
最小起订量为:20
合计: ¥ 37.61
