QX733A24.00000B15R

产品分类:
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 时钟振荡器, 24MHz, 表面贴装, HCMOS输出
供应商型号: 8136214
供应商: 海外现货
标准整包数: 1

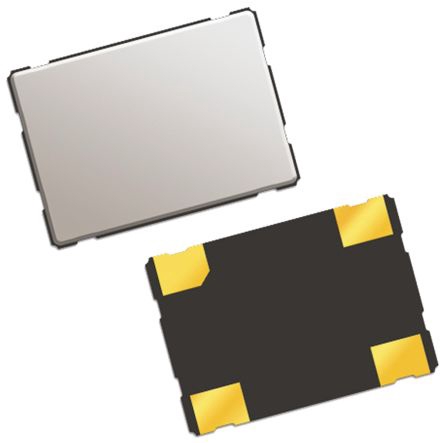

QANTEK TECHNOLOGY  QX733A24.00000B15R

QX733A24.00000B15R概述

    QX7系列5x7 SMD HCMOS时钟振荡器

    产品简介


    QX7系列时钟振荡器由QANTERK Technology Corporation推出,是一款采用高精度石英晶体技术的小型化表面贴装(SMD)振荡器。这种振荡器主要应用于需要高频率稳定性、低相位抖动和紧凑封装的场合,如通信设备、计算机系统、消费电子产品以及汽车电子等领域。

    技术参数


    频率范围
    - 1.000 MHz 至 155.520 MHz
    输出逻辑
    - HCMOS
    温度稳定性
    - ±20 ppm
    - ±25 ppm
    - ±50 ppm
    - ±100 ppm
    相位抖动(RMS)
    - < 1 ps(典型值)
    年老化率
    - ±5 ppm
    工作温度范围
    - 标准:-20°C至+70°C
    - 工业级:-40°C至+85°C
    - 扩展级:-40°C至+105°C
    - 汽车级:-40°C至+125°C
    存储温度范围
    - -55°C至+125°C
    供电电压
    - 1.8V ± 5%
    - 2.5V ± 5%
    - 3.3V ± 10%
    - 5.0V ± 10%

    产品特点和优势


    QX7系列时钟振荡器具有以下特点和优势:
    - 小型化设计:采用标准的5x7mm陶瓷封装,非常适合空间受限的应用。
    - 宽频率范围:支持从1.000 MHz到155.520 MHz的广泛频率范围,满足多种应用需求。
    - 多样的供电电压选项:可选1.8V、2.5V、3.3V和5.0V,以适应不同的供电环境。
    - 三态功能:提供标准的使能/禁用功能,确保电路在不使用时能够进入低功耗状态。
    - 高输出负载版本:对于需要较高负载能力的应用,提供50pF的高输出负载版本。

    应用案例和使用建议


    应用案例
    QX7系列时钟振荡器在许多实际应用场景中表现出色。例如,在高速网络设备中,该振荡器能够提供稳定的时钟信号,确保数据传输的可靠性。在汽车电子中,其能够在极端温度环境下稳定运行,适用于车载音响系统和车载导航设备等。
    使用建议
    - 高频应用:选择合适的频率范围,如在高频率应用中可选择100 MHz以上的频率。
    - 温度环境:根据工作温度范围选择合适型号,如工业级和汽车级振荡器适用于更广泛的温度环境。
    - 供电稳定性:确保供电电压的稳定性,避免因电压波动影响时钟信号的准确性。

    兼容性和支持


    QX7系列时钟振荡器采用标准的5x7 SMD封装,易于与大多数PCB进行集成。QANTERK Technology Corporation提供了详细的文档和技术支持,帮助客户快速上手并解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 启动时间长:启动时间过长可能是因为供电不稳定。检查供电电压是否在规定范围内,确保供电线路没有过多的电感和电容干扰。
    2. 输出信号不稳定:这可能是由于电路布局不当造成的。重新检查电路板设计,确保高频信号走线尽可能短且直接,减少电磁干扰。
    3. 温度变化引起信号漂移:选择更稳定的温度等级(如±20 ppm),并确保工作温度范围符合应用需求。

    总结和推荐


    QX7系列时钟振荡器凭借其卓越的性能、紧凑的设计和广泛的适用范围,成为市场上一款极具竞争力的产品。它的稳定性和多功能性使其在多个领域得到了广泛应用。我们强烈推荐使用QX7系列时钟振荡器,特别是在需要高频率稳定性和紧凑封装的应用环境中。

QX733A24.00000B15R参数

参数
长*宽*高 7mm*5mm*1.4mm
安装方式 贴片安装
应用等级 工业级

QX733A24.00000B15R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX733A24.00000B15R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY QANTEK TECHNOLOGY QX733A24.00000B15R QX733A24.00000B15R数据手册

QX733A24.00000B15R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 19.3427
250+ ¥ 18.9072
500+ ¥ 18.5035
库存: 312
起订量: 11 增量: 0
交货地:
最小起订量为:1
合计: ¥ 19.34
