QC5CB24.0000F18B23R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 24MHz, 贴片安装, 2引脚, 18pF负载, 5 x 3.2 x 1.1mm, 长5mm
供应商型号: 8136138
供应商: 海外现货
标准整包数: 5
QANTEK TECHNOLOGY 无源晶振 QC5CB24.0000F18B23R

QC5CB24.0000F18B23R概述

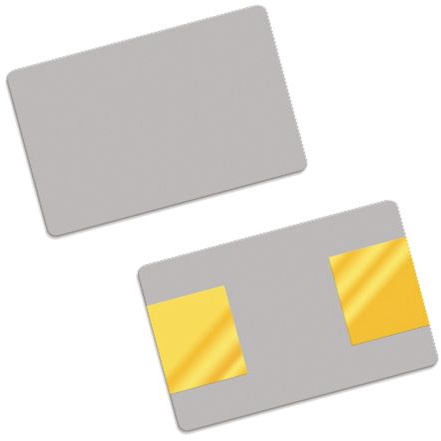

    QC5CB系列3.2x5.0 2-Pad SMD陶瓷晶体单元

    产品简介


    QC5CB系列是QANTEK公司推出的3.2x5.0毫米2引脚表面贴装(SMD)陶瓷封装晶体单元。该系列的产品具有多种频率范围,适用于高密度应用场景,如调制解调器、通信设备和测试仪器。由于其小巧轻薄的设计,特别适合用于空间有限且要求高度稳定性的电子设备中。

    技术参数


    - 封装尺寸:3.2x5.0mm
    - 引脚数量:2个
    - 频率范围:8.000MHz至48.000MHz(基频)
    - 频率容差:±20ppm至±50ppm(标准±30ppm)
    - 工作温度范围:-20°C至+70°C;-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 负载电容:10pF至32pF
    - 串联谐振电容:7.0pF最大值
    - 等效串联电阻(ESR):见ESR表
    - 驱动水平:100μW典型值(最大500μW)
    - 绝缘电阻:500兆欧
    - 抗震性能:MIL-STD-202方法213C
    - 抗振动性能:MIL-STD-202方法201和204
    - 热循环:MIL-STD方法1010B
    - 气密性测试:MIL-STD-202方法112

    产品特点和优势


    1. 低高度设计:适合用于薄型设备,满足现代电子产品的小型化需求。
    2. 紧公差和稳定性:提供±20ppm至±50ppm的频率容差,确保设备在不同环境下的稳定运行。
    3. 宽泛的工作温度范围:支持从-40°C到+85°C的温度范围,增强了设备在恶劣环境下的适应能力。
    4. 严格的机械和环境测试:符合MIL-STD标准,具备出色的机械强度和可靠性。

    应用案例和使用建议


    - 应用案例:广泛应用于通信设备、测试仪器和高性能计算系统。
    - 使用建议:为保证最佳性能,在安装时应严格遵守推荐的回流焊接曲线。对于高密度应用场合,建议采用高精度的自动装配线进行组装以提高良品率。

    兼容性和支持


    - 兼容性:QC5CB系列与市场上大多数主流IC芯片和PCB布局兼容。
    - 技术支持:QANTEK公司提供全面的技术文档和支持服务,包括样品申请和技术咨询。

    常见问题与解决方案


    1. 问题:ESR值过高导致信号失真
    - 解决方案:确认负载电容是否符合规定值,并检查焊接质量及是否有短路现象。

    2. 问题:工作温度超出预期范围导致频率漂移
    - 解决方案:选择更高频率稳定性(如±20ppm)的型号,并确保设备的散热设计合理。

    总结和推荐


    QC5CB系列陶瓷晶体单元以其紧凑的设计、高精度和优异的环境适应能力,成为高密度电子设备的理想选择。特别是在通信、测试仪器等对晶体性能有较高要求的应用中,表现出色。因此,强烈推荐给需要高可靠性和稳定性的工程应用场合。

QC5CB24.0000F18B23R参数

参数
驱动电平 -
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±20ppm
等效串联电阻 30Ω
频率 24MHz
长*宽*高 5mm*3.2mm*1.1mm
安装方式 贴片安装
应用等级 工业级

QC5CB24.0000F18B23R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QC5CB24.0000F18B23R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QC5CB24.0000F18B23R QC5CB24.0000F18B23R数据手册

QC5CB24.0000F18B23R封装设计

查看详情并下载
Symbol
Footprint
3D Model
