QTC332.76812B2R

产品分类: 无源晶振
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 晶振, 32.768kHz, 贴片安装, 2引脚, 12.5pF负载, 3.2 x 1.5 x 0.65mm, 长3.2mm
供应商型号: SCE-QTC332.76812B2R
供应商: 海外现货
标准整包数: 10

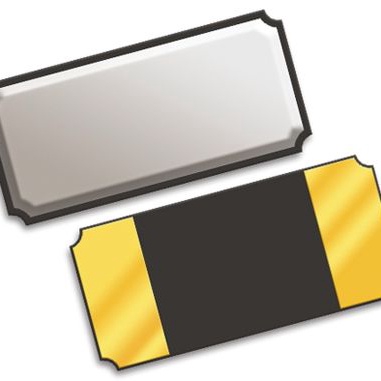

QANTEK TECHNOLOGY 无源晶振 QTC332.76812B2R

QTC332.76812B2R概述

    QTC3系列1.5x3.2 SMD音叉晶体振荡器

    产品简介


    QTC3系列1.5x3.2 SMD音叉晶体振荡器是由QANTEK Technology Corporation设计并制造的,它具备低频、小尺寸SMD的特点。该产品采用无缝密封的陶瓷封装,提供优异的环境和热阻抗,适用于商业和工业应用。由于其卓越的温度稳定性,它被广泛应用于无线通信、PDA和智能手机等领域的时间显示应用中。

    技术参数


    - 额定频率:32.768kHz
    - 25°C时频率容差:±20ppm
    - 温度系数:-0.034 ± 0.008ppm/°C²
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 负载电容:6pF、7pF、9pF、12.5pF
    - 并联电容(C0):1.7pF(典型值)
    - 动态电容(C1):3.0fF(典型值)
    - 等效串联电阻(ESR):65kΩ(最大值)
    - 驱动功率:1μW(最大值)
    - 每年老化率:±3ppm(最大值)
    - 绝缘电阻:500MΩ(在直流100V±15V下)
    - 品质因子(Q值):70000(典型值)
    - 容量比:450(典型值)

    产品特点和优势


    - 低频与小尺寸结合:QTC3系列具有32.768kHz的低频率,在1.5x3.2mm的小型SMD封装中实现。
    - 优异的环境和热阻抗:采用无缝密封的陶瓷封装,有效抵抗恶劣环境和高温。
    - 宽广的工作温度范围:可以在-40°C至+85°C的极端环境下稳定工作,适合工业应用。

    应用案例和使用建议


    QTC3系列广泛用于各种应用场合,例如无线通信设备、PDA和智能手机,以及其他需要时间同步的应用。为了确保最佳性能,在设计应用电路时建议使用正确的负载电容值,以匹配所选晶体的额定负载电容。同时,合理布局印刷电路板(PCB),保持信号完整性,避免电磁干扰(EMI)。

    兼容性和支持


    该产品兼容多种电子设备和系统,适用于广泛的商业和工业应用。QANTEK Technology Corporation为其提供了详细的技术支持,包括安装指南、测试方法和故障排除步骤。此外,他们还为客户提供全面的质量保证和维护服务,帮助客户在使用过程中解决任何潜在问题。

    常见问题与解决方案


    - 问题1:如何确定QTC3的额定频率?
    - 解决方案:通过查找产品型号中的频率参数来确认,如QTC332.76812B2R中的32.768kHz即为其额定频率。
    - 问题2:如果发现QTC3的频率不稳定怎么办?
    - 解决方案:检查安装环境的温度是否超出工作范围,同时确保连接的电容符合产品规格要求。

    总结和推荐


    QTC3系列音叉晶体振荡器以其高精度、高可靠性和宽温范围等优点,成为众多电子产品中不可或缺的核心部件。尤其适合于对频率稳定性要求高的应用环境。因此,对于需要此类组件的应用项目,强烈推荐选择QTC3系列晶体振荡器。

QTC332.76812B2R参数

参数
频率稳定性 0.0122%
频率容差 ±20ppm
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 1μW
负载电容 12.5pF
长*宽*高 3.2mm*1.5mm*650μm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级

QTC332.76812B2R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QTC332.76812B2R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY 无源晶振 QANTEK TECHNOLOGY QTC332.76812B2R QTC332.76812B2R数据手册

QTC332.76812B2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
