HB3006HLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:1CT LAN 100 Base-TX 350μH 贴片安装 28.1mm*12.1mm*5.7mm
供应商型号: 4406015
供应商: 海外现货
标准整包数: 1

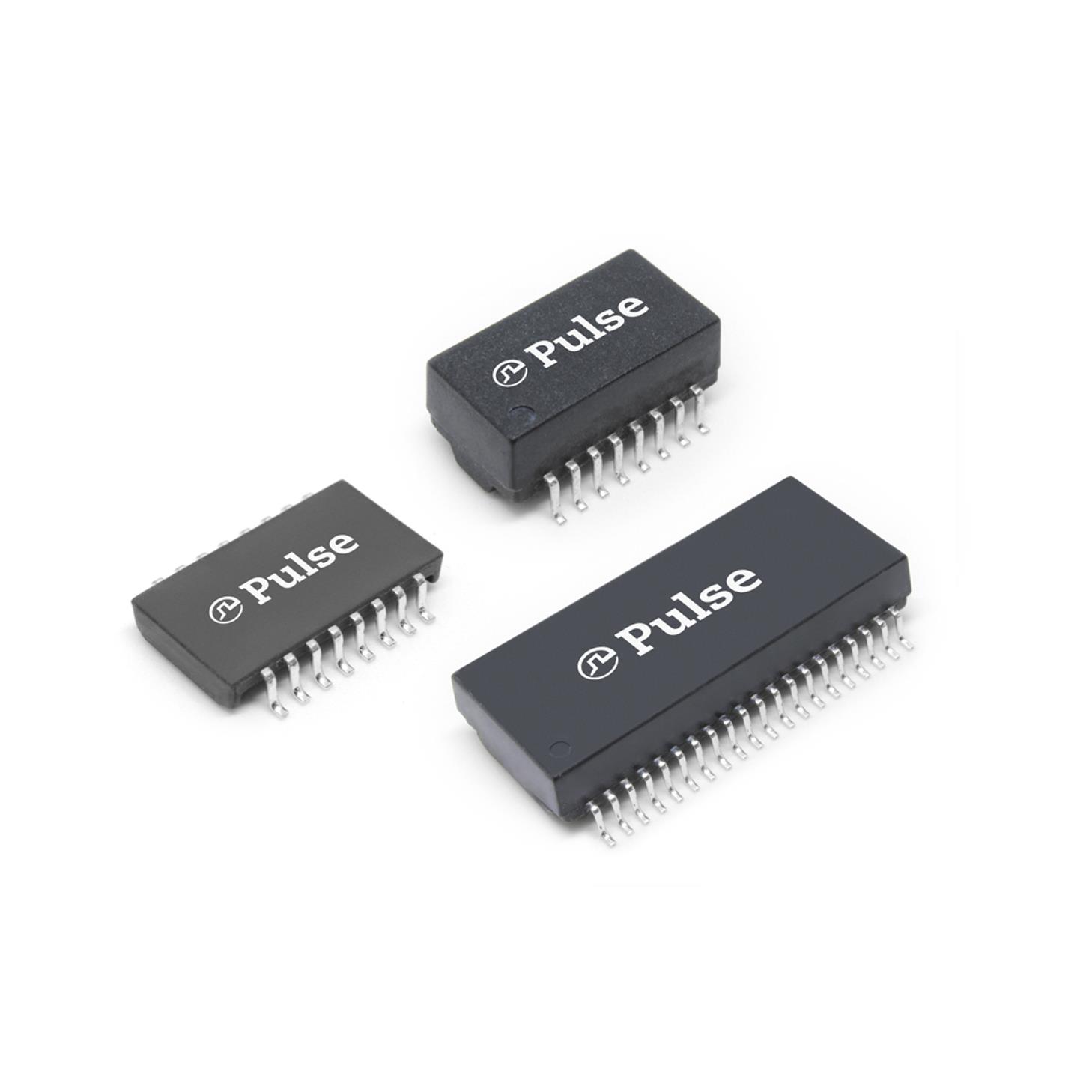

PULSE ELECTRONICS 脉冲变压器 HB3006HLT

HB3006HLT概述

    电子元器件技术手册:单/四端口100BASE-TX表面贴装模块

    产品简介


    本手册介绍的是PulseElectronics生产的单/四端口100BASE-TX表面贴装模块(SMD)。这些模块广泛应用于各种以太网通信设备中,如交换机、路由器和工业控制系统。它们支持100Mbps传输速率,并且符合IEEE802.3u/af/at标准,能够在10/100Base-TX网络中提供可靠的数据传输。

    技术参数


    以下是各型号的具体技术规格:
    | 部件编号 | 介质侧电感 (uH min) | 插入损耗 (dB max) | 回波损耗 (dB min) | PoE (电流/对 mA) | 工作温度范围 (°C) | 隔离度 (Prim:Sec) | 特殊说明 |

    | HB3005HLT | 350 | -1.15 | -16 | - | 0至+70 | 1500Vrms
    | HXB2001HLT | 350 | -1.15 | -16 | 720 | -40至+85 | 1500Vrms | PoE+ |
    | HXB2002HLT | 350 | -1.15 | -16 | 350 | -40至+85 | 1500Vrms | PoE |
    | HB3004HLT | 350 | -1.15 | -16 | - | 0至+70 | 1500Vrms
    | HB2003HLT | 350 | -1.15 | -16 | 720 | 0至+70 | 1500Vrms | PoE+ |
    | HB3006HLT | 350 | -1.15 | -16 | - | 0至+70 | 1500Vrms | Quad Port|
    | HB3002HLT | 350 | -1.15 | -16 | - | 0至+70 | 1500Vrms | PCMCIA |
    | HB3003HLT | 350 | -1.15 | -16 | - | 0至+70 | 1500Vrms | PCMCIA |
    所有部件均支持RoHS和无卤素要求,且兼容所有1:1变比的PHY芯片,具有自动交叉连接功能。

    产品特点和优势


    这些模块具有以下显著特点:
    1. 高性能: 满足甚至超过IEEE802.3u/af/at标准,确保高可靠性数据传输。
    2. 温度适应性: 商业级和工业级工作温度范围,分别适用于-40°C到+85°C和0°C到+70°C。
    3. PoE支持: 支持PoE和PoE+,适用于多种应用场景。
    4. 封装可靠性: 采用可靠的SMD封装,支持245°C峰值回流焊接温度。
    5. 兼容性强: 兼容各种PHY芯片,提高通用性。

    应用案例和使用建议


    这些模块常用于构建高速以太网网络基础设施,如数据中心交换机、工业控制系统等。具体应用场景包括:
    - 数据中心的高性能网络设备。
    - 工业控制系统的通信模块。
    - 电信基站的网络接口单元。
    使用建议:
    - 确保安装前仔细检查模块和电路板的规格匹配。
    - 在高温环境下使用时,考虑增加散热措施。

    兼容性和支持


    所有模块均支持自动交叉连接功能,并且兼容所有1:1变比的PHY芯片。如有任何问题,请联系制造商获取技术支持。

    常见问题与解决方案


    1. Q: 为什么插入损耗偏高?
    A: 检查电源电压是否稳定,插拔是否正确。
    2. Q: 回波损耗不稳定?
    A: 确认连接器是否清洁,重新焊接或更换新的连接器。
    3. Q: PoE电流不足?
    A: 检查电源供电能力和电缆长度是否过长。

    总结和推荐


    这些模块以其卓越的性能和广泛的适用性,在高速以太网通信领域表现出色。特别推荐用于需要高可靠性和高性能的应用场景。无论是在商业还是工业环境中,这些模块都是理想的选择。如果您需要构建一个高效稳定的以太网网络,这些产品无疑是值得考虑的选项。

HB3006HLT参数

参数
变压器类型 LAN 100 Base-TX
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 350μH
长*宽*高 28.1mm*12.1mm*5.7mm
安装方式 贴片安装
包装方式 卷带包装

HB3006HLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

HB3006HLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS HB3006HLT HB3006HLT数据手册

HB3006HLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 23.4017
10+ ¥ 20.968
50+ ¥ 20.968
100+ ¥ 20.5935
200+ ¥ 20.5935
400+ ¥ 20.2191
2000+ ¥ 20.2191
4000+ ¥ 20.2191
库存: 381
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 23.4
