HXB4016HLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1CT:1CT LAN 2.5G Base-T,Power over Ethernet (PoE) 180μH 贴片安装 17.55mm*12.2mm*6mm
供应商型号: 4406028
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 脉冲变压器 HXB4016HLT

HXB4016HLT概述

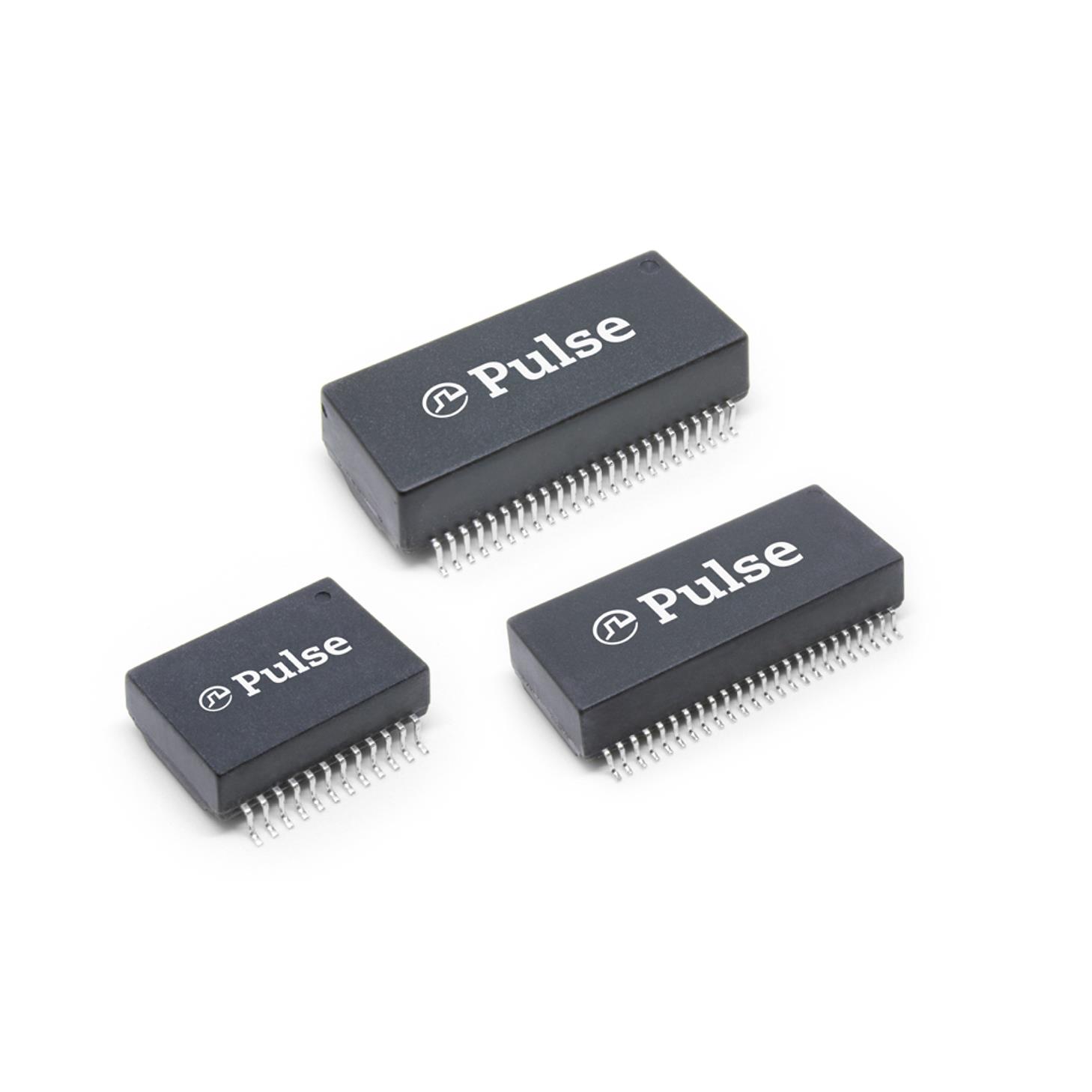

    单双通道2.5GBase-T PoE SMD磁性模块——HB4013HLT、HB4015HLT、HXB4016HLT、HXB4017HLT、HB4018HLT和HXB4019HLT

    产品简介


    本产品为单双通道2.5GBase-T PoE(Power over Ethernet)表面贴装磁性模块。这些模块适用于商业和工业级以太网交换机中,具有全面的RoHS和无卤素设计。每个模块都符合IEEE802.3bz/at/bt标准,并支持高达90瓦的四对线PoE供电。它们广泛应用于商业和工业环境,可以与千兆物理层设备(Gigabit PHYs)向后兼容。

    技术参数


    - 工作频率:1-100 MHz / 125 MHz / 1-40 MHz / 40- 插入损耗:≤ -1.0 dB (1-100 MHz) / ≤ -1.5 dB (125 MHz)
    - 回波损耗:≥ -16 dB (1-100 MHz) / ≥ -1.5 dB (125 MHz)
    - 每对PoE电流:≤ 600 mA
    - 操作温度范围:
    - HBxxxxHL:0°C 至 +70°C
    - HXBxxxxHL:-40°C 至 +85°C
    - 隔离度:初级到次级1500Vrms
    - 最大峰值回流焊温度:245°C

    产品特点和优势


    这些模块的主要优势在于其卓越的性能和可靠性。例如,HB4017HLT 和 HXB4016HLT 支持90瓦的PoE供电,并具有高过电压保护能力,可抵御高达4.3千伏的浪涌电流冲击。此外,所有模块均采用SMD封装,适合自动化生产,并提供高达1500Vrms的绝缘等级,确保电路的安全稳定运行。

    应用案例和使用建议


    这些模块广泛用于各种商业和工业级别的2.5G交换机中。例如,在数据中心环境中,它们可以实现高速的数据传输和电力供应。使用时需要注意散热问题,建议在模块周围配置良好的通风条件,以避免因高温导致的性能下降。此外,模块应与合适的电源管理器配合使用,以确保电力分配的高效和安全。

    兼容性和支持


    该系列产品与其他标准2.5G以太网设备具有良好的兼容性,能够无缝集成到现有的网络架构中。Pulse Electronics公司提供了全面的技术支持,包括产品咨询、故障排除和售后维护服务,确保用户能够在整个产品生命周期内获得最佳的支持体验。

    常见问题与解决方案


    - 问题:模块工作时温度过高。
    - 解决方案:检查模块周围的通风情况,并增加适当的散热措施,如风扇或散热片。
    - 问题:PoE供电不稳定。
    - 解决方案:确认供电源是否符合要求,并检查连接线是否接触良好。必要时,更换更高质量的供电设备和电缆。

    总结和推荐


    总体而言,HB4013HLT、HB4015HLT、HXB4016HLT、HXB4017HLT、HB4018HLT 和 HXB4019HLT 系列产品以其优异的性能、可靠性和兼容性,成为商业和工业应用的理想选择。如果您正在寻找高性能的2.5GBase-T PoE模块,强烈推荐您考虑这些产品。

HXB4016HLT参数

参数
匝数比 1CT:1CT
ET(伏特-时间) -
电感值 180μH
变压器类型 LAN 2.5G Base-T,Power over Ethernet (PoE)
长*宽*高 17.55mm*12.2mm*6mm
安装方式 贴片安装
包装方式 卷带包装

HXB4016HLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

HXB4016HLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS HXB4016HLT HXB4016HLT数据手册

HXB4016HLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
