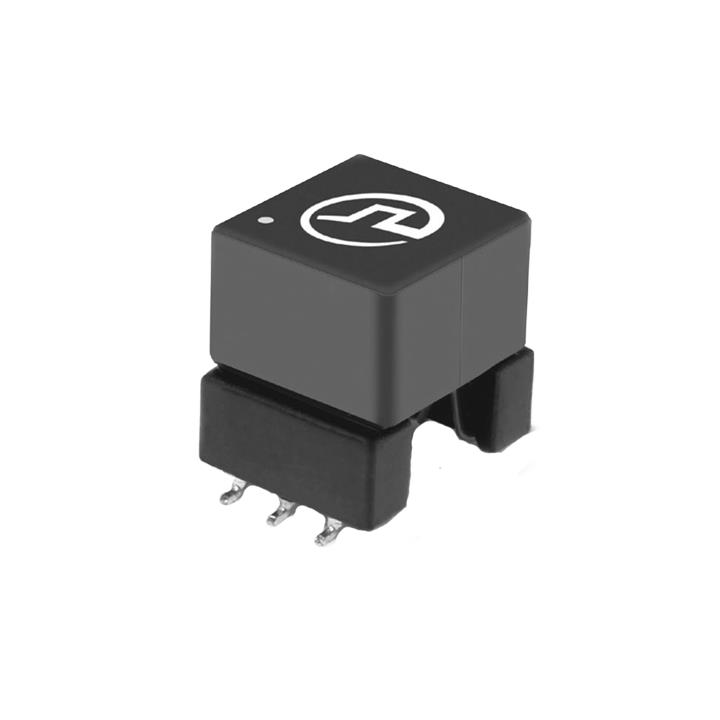

PAG6356.082NLT

产品分类: 开关变压器
厂牌: PULSE ELECTRONICS
产品描述: 5KV 贴片安装 12.5mm(高度)
供应商型号: 4378789
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 开关变压器 PAG6356.082NLT

PAG6356.082NLT概述

    High Isolation Power Transformers PAG6356.XXXNLT 系列技术手册

    产品简介


    高隔离功率变压器 PAG6356.XXXNLT 系列是专为 TI 的 SN6505x 高频、固定占空比推挽驱动器设计的,适用于低功耗解决方案,可提供高达 10W 的功率输出。该系列变压器设计符合 IEC61558-1 和 IEC62368-1 标准,具有增强绝缘能力,适合高达 400Vrms 的工作电压。不同匝数比的型号可提供从 3.3V 到 15V 的输出电压。

    技术参数


    - 主要参数
    - 输出电压:3.3V、5V、12V、15V
    - 输入电压:24V
    - 输出电流:3.3V/3A、5V/2A、12V/0.8A、15V/0.67A
    - 工作频率:1-2 MHz
    - 电气特性
    - 漏感:最大 6.0 μH
    - 直流电阻(初级):最大 0.56 Ω
    - 直流电阻(次级):最大 0.12 Ω
    - 最大 ET 值:21 V-μs
    - 工作环境
    - 温度范围:-40°C 至 +125°C
    - 隔离电压:5000Vrms
    - 绝缘耐压:880Vpk

    产品特点和优势


    - 高隔离度:5000Vrms 隔离电压确保安全隔离,满足高标准要求。
    - 低漏感:减少能量损失,提高转换效率。
    - 宽工作温度范围:适应恶劣的工作环境。
    - 高性能绝缘系统:符合 Pulse 的 F 类绝缘标准,增强耐用性。
    - 多输出选择:提供多种输出电压选择,满足不同需求。

    应用案例和使用建议


    - 应用案例:该系列变压器适用于工业电源、医疗设备、电信设备等需要高隔离度的应用场合。
    - 使用建议:
    - 在高频应用中,确保计算并限制核心损耗和温升。
    - 使用适当的电压和频率,避免过热。
    - 定期检测并维护,确保长时间稳定运行。

    兼容性和支持


    - 兼容性:PAG6356.XXXNLT 可与其他符合 IEC 标准的电子元器件和设备兼容。
    - 支持:厂商提供详细的技术文档和测试报告,支持客户在实际应用中的技术咨询和故障排查。

    常见问题与解决方案


    - 问题 1:工作时出现过热现象。
    - 解决方案:检查是否超过了规定的 ET 值,调整输入电压和频率,以降低核心损耗和铜损。
    - 问题 2:输出电压不稳定。
    - 解决方案:检查输入电压是否稳定,确保连接正确,调整匝数比。
    - 问题 3:隔离电压不足。
    - 解决方案:确认是否满足 IEC 标准要求,必要时更换其他型号。

    总结和推荐


    高隔离功率变压器 PAG6356.XXXNLT 系列凭借其高隔离度、低漏感和宽工作温度范围等优点,在工业和医疗领域表现出色。其独特的绝缘系统和多输出选择使其在市场上具有显著的竞争优势。我们强烈推荐在需要高隔离度和高性能的电源系统中使用该产品。
    如有进一步问题或需要技术支持,可联系 Pulse Electronics 官方支持团队。

PAG6356.082NLT参数

参数
初级电压 -
次级电压 -
绝缘电压 5KV
频率范围 -
长*宽*高 12.5mm(高度)
安装方式 贴片安装
包装方式 卷带包装
