DPX1608LL85R2455A

产品分类: RF双工器
厂牌: PULSE ELECTRONICS
产品描述: 2.4 AND 5 GHZ Diplexer
供应商型号: N-DPX1608LL85R2455A
供应商: 云汉优选
标准整包数: 4000

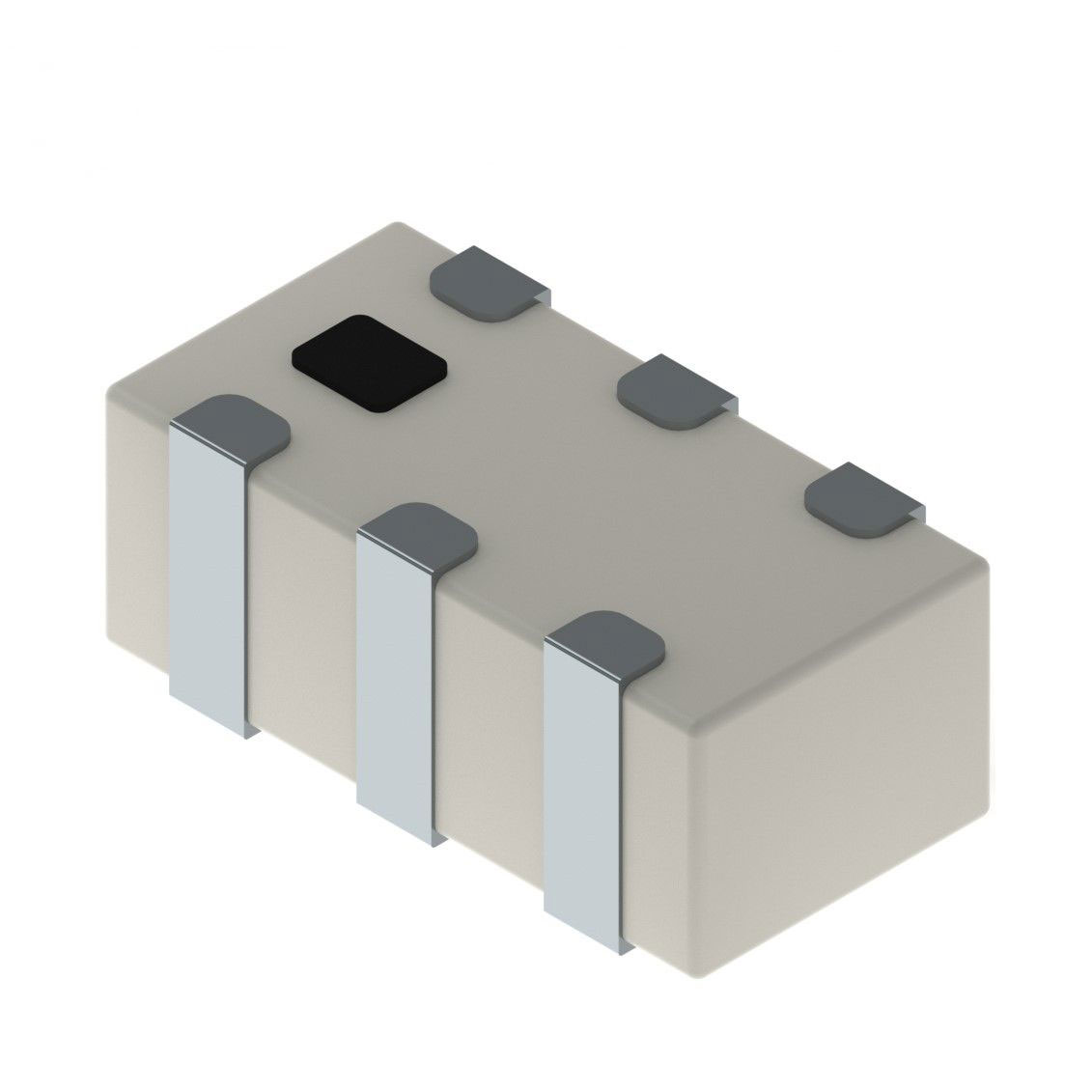

PULSE ELECTRONICS RF双工器 DPX1608LL85R2455A

DPX1608LL85R2455A概述

    # 高性能1608型2.4GHz & 5GHz双工器DPX1608LL85R2455A技术手册解析

    产品简介


    基本描述
    DPX1608LL85R2455A是一款紧凑型的1608尺寸双工器(Diplexer),其核心功能是将2.4GHz和5GHz两个频段信号分离并整合,适用于现代无线通信设备中对高效率和低损耗的需求。它采用RoHS标准制造,确保环保合规性,同时具备小巧体积和卓越性能,广泛应用于Wi-Fi路由器、接入点、物联网模块及无线传感器网络等领域。
    应用领域
    - Wi-Fi设备(如802.11 a/b/g/n)
    - 工业、科学和医疗(ISM)频段设备
    - 5G基站前端模块
    - 物联网节点设备

    技术参数


    | 参数名称 | 规格范围 | 备注 |
    |
    | 尺寸 | 1.6×0.8×0.6 mm | 具备高度集成特性 |
    | 工作频率 | 2.4GHz/5GHz | 分别支持低频段和高频段 |
    | 插入损耗 | ≤0.7 dB @ 25°C | 表现优异的信号传输效率 |
    | 回波损耗 | ≥10.0 dB (低频),≥12.0 dB (高频) | 确保信号完整性 |
    | 隔离度 | ≥20 dB | 防止干扰信号串扰 |
    | 温度范围 | -40°C至+85°C | 支持宽温环境适应性 |
    | 接地引脚连接 | P2, P4, P6 | 实现接地屏蔽 |
    产品特点与优势
    独特功能
    - 小型化设计:1608封装使得其非常适合空间受限的应用场合。
    - 卓越的隔离性:20dB以上的隔离度保证了信号不互相干扰。
    - 高性能指标:插入损耗低于0.7dB,回波损耗超过10dB,能够显著提升系统信噪比。
    市场竞争力
    DPX1608LL85R2455A通过其紧凑的设计、出色的电气性能和良好的温度稳定性,在竞争激烈的无线通信市场中脱颖而出。特别适合追求高效能与低功耗的现代化电子设备制造商。
    应用案例与使用建议
    典型应用场景
    - 家庭路由器:支持多频段Wi-Fi信号分离,提高网络覆盖范围。
    - 智能工厂设备:在恶劣工业环境中稳定运行,保障生产过程的数据实时传输。
    使用建议
    1. 线路匹配:确保PCB线宽设计以匹配50Ω阻抗,以获得最佳传输效率。
    2. 安装环境:避免靠近高辐射源或热源区域,防止影响其工作稳定性。
    3. 散热管理:在高温环境下工作时,需合理安排散热措施,延长使用寿命。

    兼容性和支持


    兼容性
    该双工器可无缝集成到现有Wi-Fi和5G设备中,无需额外硬件调整即可直接替换旧款型号。
    客户支持
    Pulse Electronics提供全面的技术支持服务,包括详细的安装指南、设计参考图以及快速响应的售后服务团队,帮助客户迅速解决问题并优化系统性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出预期 | 检查PCB布局是否符合阻抗匹配要求 |
    | 回波损耗不足 | 调整焊接工艺,确保焊点无虚焊 |
    | 设备工作异常 | 确认工作环境温度是否超出规定范围 |
    总结与推荐
    综合评价
    DPX1608LL85R2455A凭借其紧凑尺寸、优越的电气性能和广泛的适用性,无疑是当今无线通信领域的优选组件之一。无论是针对家庭消费电子产品还是工业级专业应用,这款双工器都能满足需求,并带来显著的技术和经济效益。
    推荐使用
    强烈推荐此款产品用于需要高频率处理能力和良好信号质量的关键任务场景。其可靠性和稳定性已经得到了市场的充分验证,是理想的选择。

    免责声明:本文内容摘自Pulse Electronics官方技术手册,仅作参考用途。如需进一步了解详情或进行商业合作,请联系Pulse Electronics官方渠道获取完整资料。

DPX1608LL85R2455A参数

参数
带宽 -
最大输入功率 -
低频段回波损耗 -
高频段回波损耗 -
最大低频衰减 -
最小低频衰减 -
最大高频衰减 -
最小高频衰减 -
安装方式 贴片安装
包装方式 卷带包装

DPX1608LL85R2455A厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

DPX1608LL85R2455A数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS RF双工器 PULSE ELECTRONICS DPX1608LL85R2455A DPX1608LL85R2455A数据手册

DPX1608LL85R2455A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.0604 ¥ 0.5136
8000+ $ 0.0577 ¥ 0.4903
12000+ $ 0.0561 ¥ 0.4769
20000+ $ 0.0541 ¥ 0.4595
库存: 1020000
起订量: 4000 增量: 4000
交货地:
最小起订量为:4000
合计: ¥ 2054.4
