J0006D21NL

厂牌: PULSE ELECTRONICS
产品描述:
供应商型号: J-PULS-0015453
供应商: Chip1stop
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0006D21NL

J0006D21NL概述

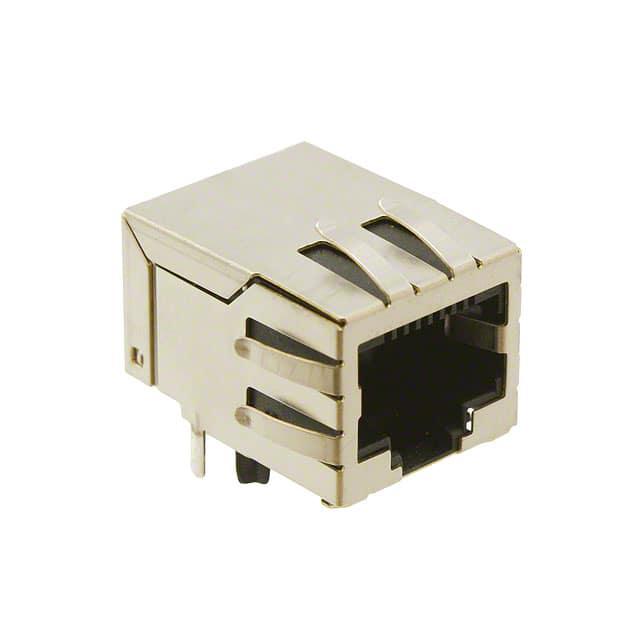

    PulseJack™ 1x1 Tab-DOWN RJ45 产品技术手册

    1. 产品简介


    PulseJack™ 1x1 Tab-DOWN RJ45 是一款专为高速以太网(Fast Ethernet)设计的电子元器件,特别适用于小型办公和家庭网络(SOHO)环境。它集成了磁性元件(Integrated Magnetics),可支持多种应用,如ADSL调制解调器、主板上的局域网(LAN-on-Motherboard, LOM)、集线器和交换机等。

    2. 技术参数


    - 工作温度范围:0°C 至 +70°C
    - 焊接峰值波峰温度:可达260°C(符合RoHS标准)
    - 接口类型:1x1 Tab-DOWN RJ45
    - 电气性能:
    - 插拔力:插拔力均为5磅/2.268千克
    - 耐用性:至少750次插入
    - 防松脱力:20磅/9.072千克
    - 电气隔离:最小1500VRMS(符合IEEE 802.3标准要求)
    - 阻抗匹配:最小350μH(在8mA偏置电流下)
    - 兼容性:适用于CAT 5 和 CAT 6 高速电缆及更高级别的非屏蔽双绞线(UTP)

    3. 产品特点和优势


    PulseJack™ 具有多项技术优势:
    - 电气性能:优秀的插拔力和防松脱力设计,保证了连接的可靠性。
    - 耐久性:至少750次插入的耐用性,确保长时间使用仍保持高性能。
    - 电磁干扰抑制:具有出色的电磁干扰抑制能力,满足网络通信对信号稳定性的要求。
    - 高隔离度:最小1500VRMS的电气隔离,提供更高的安全性能。

    4. 应用案例和使用建议


    PulseJack™ 广泛应用于各种高速以太网环境,如家庭网络路由器、办公室交换机和企业级网络设备。建议在安装时遵循以下几点:
    - 确保插入过程平稳,避免过度用力造成损坏。
    - 在使用过程中保持适当的温度环境,特别是在高温环境下使用时要注意散热。
    - 定期检查连接状态,确保信号传输的稳定性。

    5. 兼容性和支持


    PulseJack™ 具有良好的兼容性,可以与多种高速以太网电缆和设备无缝对接。此外,PulseElectronics 提供全面的技术支持和售后服务,包括但不限于:
    - 技术咨询与解答
    - 故障排查与修复服务
    - 用户培训和支持文档下载

    6. 常见问题与解决方案


    以下是一些常见的用户问题及其解决方法:
    - 问题:插头无法完全插入插座。
    - 解决方法:检查插头和插座是否有异物,确保接触面清洁。
    - 问题:信号传输不稳定。
    - 解决方法:重新检查接线情况,确保正确无误;检查连接部位是否有松动现象。

    7. 总结和推荐


    总体而言,PulseJack™ 1x1 Tab-DOWN RJ45 是一款高性能、高可靠性的电子元器件,非常适合高速以太网的应用需求。它具备优良的电气性能和耐久性,适合各种网络设备使用。强烈推荐在需要高速数据传输和高稳定性的场合使用该产品。如果您有任何疑问或需要技术支持,可随时联系 PulseElectronics 的专业团队。

J0006D21NL参数

参数
长*宽*高 20.86mm(长度)*21.59mm(高度)
安装方式 通孔安装
零件状态 停产
包装方式 托盘

J0006D21NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0006D21NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0006D21NL J0006D21NL数据手册

J0006D21NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0715 ¥ 42.8542
10+ $ 3.92 ¥ 34.7802
50+ $ 3.61 ¥ 32.0297
100+ $ 3.45 ¥ 30.6101
200+ $ 3.3 ¥ 29.2793
库存: 339
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.85
