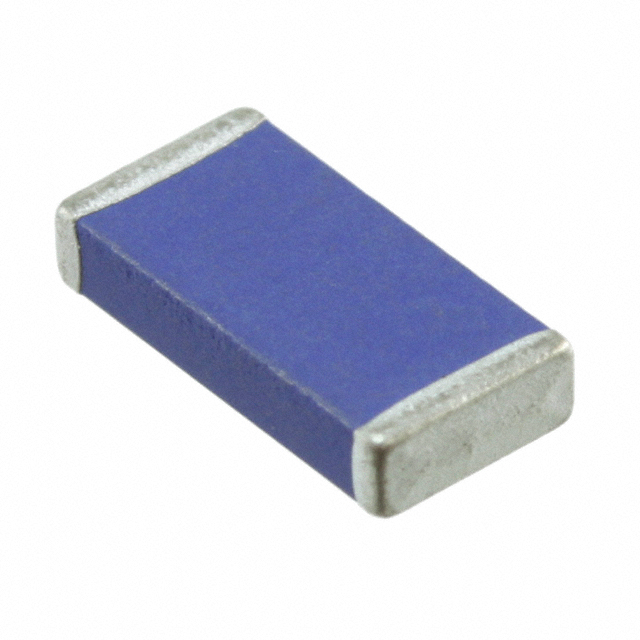

ANT6230LL01R1575A

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2.52dB 1W 50Ω 1.575GHz 55MHz 焊接安装,贴片安装 6.15mm*3mm*1.25mm
供应商型号: F-ANT6230LL01R1575A
供应商: 海外现货
标准整包数: 2000
PULSE ELECTRONICS 天线 ANT6230LL01R1575A

ANT6230LL01R1575A概述

    # Ceramic Chip Antenna ANT6230LL01R1575A 技术手册解析

    1. 产品简介


    基本介绍
    ANT6230LL01R1575A 是一款由 YAGEO 提供的陶瓷芯片天线,专为 GPS 应用设计。该产品属于 6230 系列,主要适用于导航设备、平板电脑、车载信息娱乐系统(Telematics Box)及车队管理系统。其紧凑的设计和高辐射效率使其成为无线通信领域的理想选择。

    2. 技术参数


    以下是产品的关键技术和性能指标:
    - 中心频率: 1.575 GHz
    - 带宽: 55 MHz(典型值)
    - 回波损耗: ≥10 dB
    - 极化方式: 线性
    - 天线增益: 2.52 dBi(典型值)
    - 阻抗: 50 Ω
    - 最大功率: 1 W
    - 操作温度范围: -40°C 至 105°C
    - 焊接耐热性: 260°C,10秒
    - 终端配置: Ni/Sn(无铅环保)
    机械尺寸:
    - 长度: 6.15 ± 0.25 mm
    - 宽度: 3.00 ± 0.25 mm
    - 厚度: 1.25 ± 0.15 mm

    3. 产品特点和优势


    特点
    1. 紧凑型设计: 体积小巧,适合空间受限的应用场景。
    2. 高辐射效率: 提升信号接收灵敏度。
    3. 兼容性: 支持贴片焊接工艺,适用于自动化生产。
    4. 环保合规: 符合 RoHS 标准,无铅无毒害。
    优势
    - 卓越的性能: 在 -10 dB 的回波损耗条件下,具有良好的信号覆盖范围。
    - 广泛适用性: 可应用于多种 GPS 设备,涵盖消费级到工业级领域。
    - 高可靠性: 极端温度下的稳定工作能力确保全天候运行。

    4. 应用案例和使用建议


    应用场景
    - 平板电脑: 提升移动设备的定位精度。
    - 导航设备: 提供精准的 GPS 定位服务。
    - 车载系统: 用于 Telematics 和车队管理系统的无线通信。
    - 物联网设备: 支持各种低功耗 GPS 模块。
    使用建议
    1. 匹配电路优化: 确保天线与匹配电路协同工作,以最大化信号强度。
    2. 安装位置: 将天线安装在设备的顶部或侧面,远离金属部件以避免干扰。
    3. 温度管理: 在极端温度环境下,注意设备散热设计以延长使用寿命。

    5. 兼容性和支持


    兼容性
    - 与其他设备的兼容性: 该天线可轻松集成到支持 50 Ω 阻抗的标准 GPS 模块中。
    - 设计参考: 提供详细的评估板布局设计图,方便快速开发。
    支持
    - 厂商技术支持: YAGEO 提供专业的技术支持和售后服务,帮助解决客户在使用过程中遇到的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 回波损耗不足 | 调整匹配电路参数以优化天线性能。 |
    | 定位精度低 | 检查天线是否正确安装,避免屏蔽物阻挡信号接收。 |
    | 天线烧毁 | 确保输入功率不超过 1 W,且焊接温度控制在 260°C 以内。 |

    7. 总结和推荐


    综合评估
    - 优点: 高效紧凑的设计、良好的性价比、多领域适用性。
    - 缺点: 对复杂环境下的抗干扰能力需进一步验证。
    推荐结论
    ANT6230LL01R1575A 是一款出色的陶瓷芯片天线,特别适合需要高精度 GPS 定位的应用场合。无论是消费电子还是工业级设备,它都能提供稳定可靠的性能表现。因此,我们强烈推荐此产品用于各种需要高性能 GPS 天线的项目。
    最终评分: ★★★★☆(4/5),推荐指数高!

ANT6230LL01R1575A参数

参数
阻抗 50Ω
额定功率 1W
天线类型 -
中心频率 1.575GHz
支持协议 -
典型天线增益 2.52dB
最大电压驻波比 -
带宽 55MHz
长*宽*高 6.15mm*3mm*1.25mm
安装方式 焊接安装,贴片安装
零件状态 在售
包装方式 卷带包装

ANT6230LL01R1575A厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

ANT6230LL01R1575A数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS ANT6230LL01R1575A ANT6230LL01R1575A数据手册

ANT6230LL01R1575A封装设计

查看详情并下载
Symbol
Footprint
3D Model
