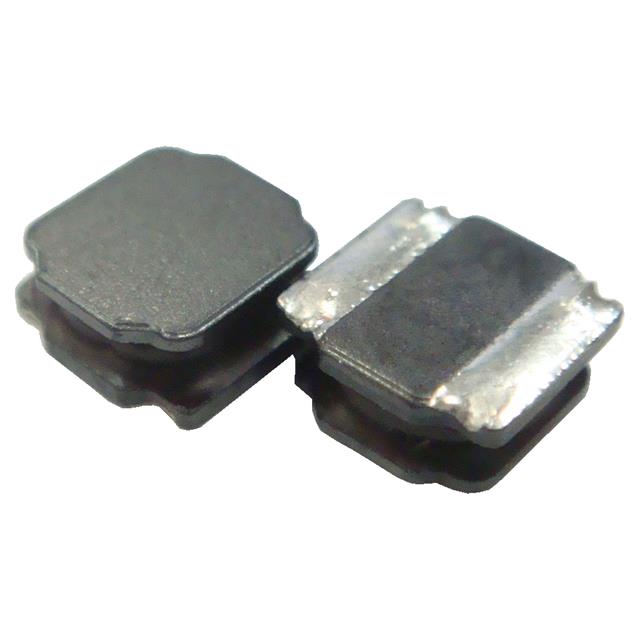

BWVS00808040221M00

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 840mA 540mA 220μH 670mΩ ±20% 3131 贴片安装 8mm*8mm*4.2mm
供应商型号: A-BWVS00808040221M00
供应商: 云汉优选
标准整包数: 1000
PULSE ELECTRONICS 贴片电感 BWVS00808040221M00

BWVS00808040221M00概述

    Shielded Power Inductors BWVS Series

    1. 产品简介


    产品类型:
    Shielded Power Inductors(屏蔽式功率电感)
    主要功能:
    - 自动装配构造
    - 使用磁性树脂屏蔽
    - 适用于便携式DC-DC转换器应用
    应用领域:
    - AP路由器
    - 机顶盒(STB)
    - LCD电视、显示器和面板
    - 游戏主机
    - DC/DC转换器

    2. 技术参数


    - 形状和尺寸:
    - BWVS00404012: 尺寸为 4.0±0.2mm × 4.0±0.2mm × 1.20±0.1mm
    - BWVS00404018: 尺寸为 4.0±0.2mm × 4.0±0.2mm × 1.8+0.2-0.30mm
    - BWVS00404026: 尺寸为 4.0±0.2mm × 4.0±0.2mm × 2.6±0.2mm
    - 电学特性:
    - 典型及最大饱和电流(Isat):
    - BWVS004040121R0□00: 2.50A (2.25A)
    - BWVS004040181R0□00: 4.10A (3.69A)
    - 典型及最大电流Irms:
    - BWVS004040121R0□00: 1.70A (1.53A)
    - BWVS004040181R0□00: 2.80A (2.52A)
    - 操作温度范围:
    - -55℃~125℃(包括自温升)
    - 测试频率:
    - 100kHz
    - 测量设备:
    - L:Agilent HP4284A + Agilent HP42841A, 100kHz 1V
    - RDC:Digital Millimeter Chroma 16502, 或等效设备
    - Isat & Irms:Agilent HP4284A
    - 测试仪器:HP4284A 材料/阻抗分析仪

    3. 产品特点和优势


    - RoHS、无卤素和REACH合规: 符合环保标准。
    - 磁性树脂屏蔽: 有效减少电磁干扰,提高可靠性和稳定性。
    - 多种封装尺寸和宽范围的电感值: 可根据应用需求选择合适的型号。
    - 通过不同磁芯设计优化电气特性: 提高工作效率和可靠性。

    4. 应用案例和使用建议


    - AP路由器: 用于稳定网络连接,提升数据传输速度。
    - LCD电视、显示器和面板: 确保屏幕亮度和色彩显示的一致性和稳定性。
    - 游戏主机: 增强系统性能,确保稳定的电源供应。
    - DC/DC转换器: 优化电路设计,提高能效。
    使用建议:
    - 在高温环境下使用时,注意散热措施,避免热失效。
    - 高频环境下,可适当增加电感值以减少电流波动。

    5. 兼容性和支持


    - 兼容性:
    - BWVS系列电感器具有良好的通用性和兼容性,适用于多种电子设备。
    - 厂商支持:
    - Chilisin Electronics提供专业的技术支持和售后服务。
    - 如需详细规格和进一步信息,请联系销售部门。

    6. 常见问题与解决方案


    - Q: 如何正确识别产品型号?
    - A: 查看产品上的标记,例如"1R0"表示1.0μH。

    - Q: 电感值为何会随电流变化而改变?
    - A: 当电流通过电感时,磁场强度增加导致磁导率下降,从而减小电感值。可以通过选择更稳定的材料和设计来缓解这个问题。

    - Q: 使用时是否需要特殊的安装条件?
    - A: 需要遵循正确的安装指南,避免物理损伤和电气短路。

    7. 总结和推荐


    综合评估:
    - BWVS系列电感器具有广泛的适用性,特别适合便携式DC-DC转换器的应用。其高效的设计和优良的电气性能使其成为许多现代电子设备的理想选择。
    推荐结论:
    - 推荐使用BWVS系列电感器。该系列产品以其出色的性能、高可靠性以及多样化的应用范围脱颖而出,特别是在要求高性能、高可靠性的场合中表现尤为出色。

BWVS00808040221M00参数

参数
直流电阻(DCR) 670mΩ
额定电流 540mA
Q值 -
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 840mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 8mm*8mm*4.2mm
通用封装 3131
安装方式 贴片安装
包装方式 卷带包装
