首页  >  产品百科  >  W3010

W3010

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 3dB 1.6(Min) 50Ω 1.575GHz SMD 焊接安装,贴片安装 10mm*3.2mm*2mm
供应商型号: N-W3010
供应商: 云汉优选
标准整包数: 1000

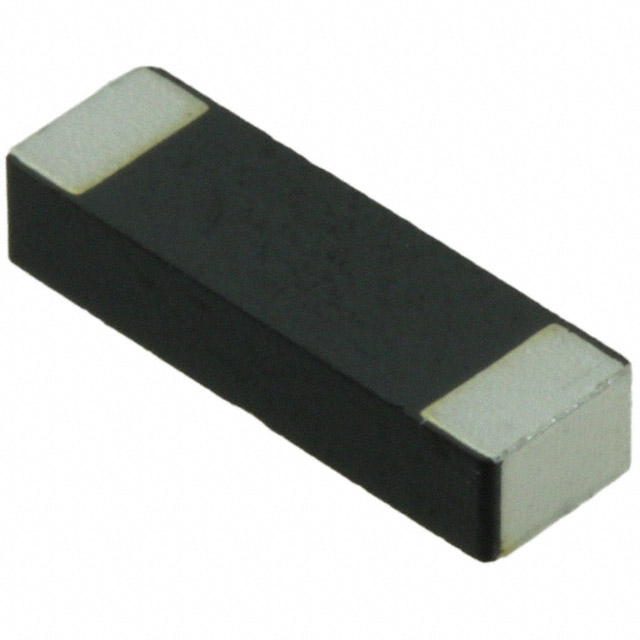

PULSE ELECTRONICS 天线 W3010

W3010概述

    Monarch Series: Satellite Navigation System Antenna

    1. 产品简介


    Monarch系列卫星导航系统天线(型号W3010)是一款专为全球定位系统(GPS)、格洛纳斯系统(GLONASS)、北斗系统(BeiDou)和伽利略系统(Galileo)设计的高精度陶瓷芯片天线。该产品采用表面贴装技术(SMT),具有低功耗、高效率和优良的方向性辐射性能,适用于各种定位系统、资产追踪、车队管理以及移动设备和物联网应用中。

    2. 技术参数


    - 频率范围:1560-1610 MHz
    - 标称阻抗:50 Ω
    - 回波损耗:<-12 dB
    - 驻波比:1.6:1
    - 效率:-1.2 dB(即75%)
    - 最大增益:3 dBi±1 dBi(RHCP增益:1 dBic±1 dBic)
    - 功率承受能力:2瓦
    - 尺寸:3.2 x 10.0 x 2.0 mm
    - 重量:0.310克
    - 操作温度范围:-40°C至+85°C

    3. 产品特点和优势


    - 全方向性辐射:确保全方位的信号接收。
    - 低剖面设计:占用空间小,便于安装。
    - 紧凑型设计:重量轻且体积小,适合于移动设备和小型设备。
    - 全面SMT兼容:易于生产组装,可实现自动化生产线。
    - 铅无焊料兼容:符合环保要求。
    - 卷带包装:方便运输和存储。
    - RoHS合规:符合欧盟关于有害物质限制的要求。

    4. 应用案例和使用建议


    Monarch系列天线广泛应用于GPS导航系统、资产跟踪、车队管理、工业物联网等领域。例如,在移动设备上使用时,建议保持接地面积充足,以确保良好的信号接收效果。此外,应避免将天线安装在金属物体附近,以减少干扰。

    5. 兼容性和支持


    Monarch系列天线设计符合标准接口,可以方便地集成到现有的电子产品中。公司提供详尽的技术文档和支持服务,帮助客户顺利集成和使用该产品。具体支持方式和联系方式可以在厂商的官方网站上查询。

    6. 常见问题与解决方案


    - 问题一:天线在某些应用环境中信号不稳定。
    - 解决方法:检查天线周围的接地情况和金属干扰源。增加接地面积,远离金属物体。

    - 问题二:天线接收信号不佳。
    - 解决方法:确保天线处于开阔地带,减少遮挡物。如果在室内使用,可以考虑使用信号放大器。

    7. 总结和推荐


    总体而言,Monarch系列卫星导航系统天线(W3010)具备出色的性能和多项独特的优势,适用于各种需要高精度定位的应用场景。经过严格的测试验证,该产品能够满足市场需求,并且在同类产品中具有较强的竞争力。因此,强烈推荐在相关项目中选用该款天线。

W3010参数

参数
额定功率 -
天线类型 -
中心频率 1.575GHz
支持协议 -
典型天线增益 3dB
最大电压驻波比 1.6(Min)
带宽 -
阻抗 50Ω
长*宽*高 10mm*3.2mm*2mm
通用封装 SMD
安装方式 焊接安装,贴片安装
包装方式 卷带包装

W3010厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3010数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3010 W3010数据手册

W3010封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.7738 ¥ 6.5773
2000+ $ 0.6695 ¥ 5.6908
库存: 5000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 6577.3
直接购买
加入购物车
