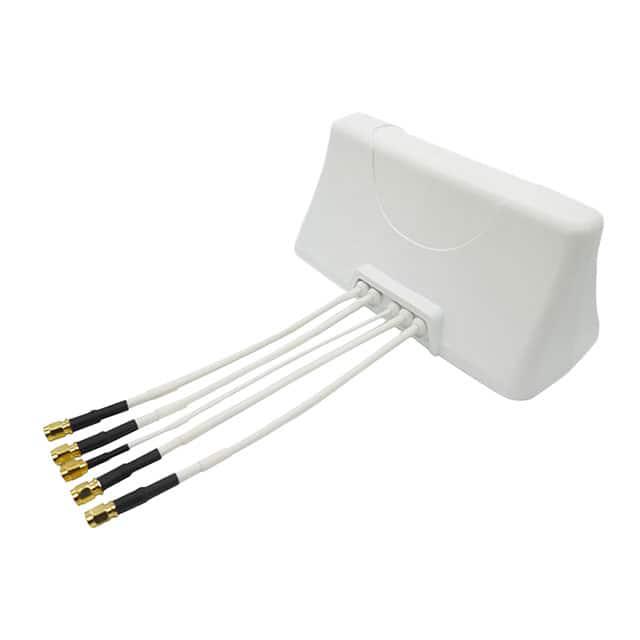

RAZ52212MM

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 2 802MHz,1.582GHz,2.2GHz,2.45GHz,5.537GHz 磁性安装,贴片安装 92.55mm(高度)
供应商型号: N-RAZ52212MM
供应商: 云汉优选
标准整包数: 1

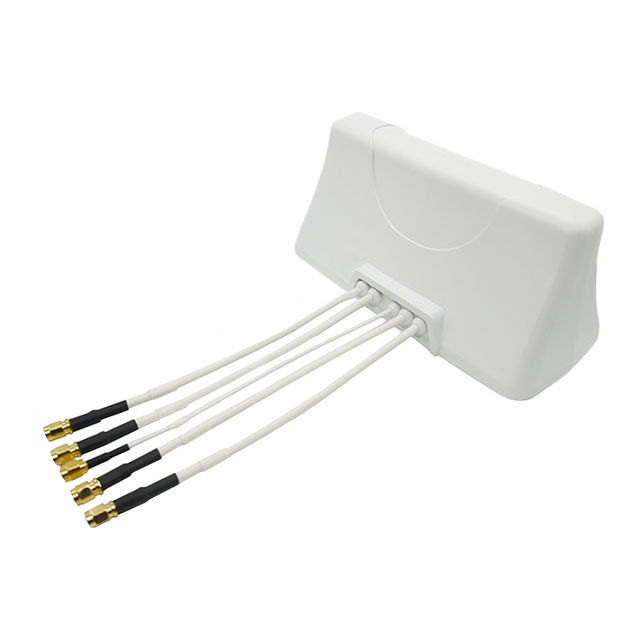

PULSE ELECTRONICS 天线 RAZ52212MM

RAZ52212MM概述


    产品简介


    这款Pulse Electronics公司的RAZORBACK系列磁吸式天线是专为多种无线通信应用设计的高性能解决方案。该系列产品包括多种型号,分别为RAZ32011MM、RAZ32012MM、RAZ42111MM、RAZ42112MM、RAZ52211MM、RAZ52212MM、RAZ62311MM和RAZ62312MM。它们分别具有不同的电缆数量(3至6根),并提供黑色和白色两种颜色选择。
    该天线集成了GNSS接收能力,支持Beidou、GPS和Glonass系统。此外,还支持双LTE频段(644-2700 MHz)和单个或多个WiFi频段(2.4 GHz和5 GHz)。该天线在各种车辆中都有广泛应用,如运输、导航、公共安全等领域。

    技术参数


    | 参数 | 描述 |

    | 频率范围 | 2x LTE:644-960/1710-2700 MHz
    1x, 2x或3x WiFi:2400-2500/4900-5925 MHz |
    | 增益 | LTE:4.6/4.9 dBi
    WiFi:6/6.6 dBi |
    | 极化方式 | 垂直极化 |
    | 电压驻波比(VSWR) | 2:1 |
    | 隔离度 | LTE1到LTE2:<-13 dB
    WiFi1/2到WiFi2/3:<-13 dB |
    | 平均效率 | LTE:67%
    WiFi:57% |
    | 功率承受能力 | 45 W |
    | 尺寸 | 长:195.1 mm (7.68")
    宽:94.7 mm (3.73")
    高:89.2 mm (3.51") |
    | 重量 | 856 g (1.9 lbs) |
    | 工作温度 | -40°C 到 +85°C |
    | 防护等级 | IP67 |

    产品特点和优势


    - 多频段覆盖:RAZORBACK系列能够同时支持GNSS、2x LTE和多频段WiFi信号,为用户提供了一个多功能的通信解决方案。
    - 增强的信号覆盖:通过高效的垂直极化技术和高达30 dB的低噪声放大器(LNA)增益,确保了更好的信号覆盖范围。
    - 高隔离度:该天线具备良好的隔离度,可以减少不同频段间的干扰。
    - 高效率:LTE和WiFi频段上的高效能输出,确保了信号传输的可靠性。
    - 轻便坚固的设计:紧凑的结构设计和耐用材料,使得安装方便且抗磨损。

    应用案例和使用建议


    - 交通运输:RAZORBACK天线可以用于车队管理和调度系统中,提高运输效率和安全性。
    - 地理信息系统(GIS):天线在GIS和遥感测绘中也有应用,有助于收集准确的数据。
    - 搜索和救援:该天线可应用于紧急情况下的通讯设备,帮助救援队保持与指挥中心的联系。
    - 户外活动:由于其耐用性和防水防尘特性,它也非常适合户外探险和露营活动中的通信需求。

    兼容性和支持


    RAZORBACK系列天线与其他标准的LTE和WiFi设备兼容。为了确保长期稳定运行,Pulse Electronics提供了详尽的技术支持和售后保障。具体的支持和服务信息可以联系当地经销商获取。

    常见问题与解决方案


    - 问题:如何安装该天线?
    解答: 使用配套的磁吸底座直接吸附于金属表面即可完成安装。

    - 问题:为什么天线的信号强度在某些频段下较差?
    解答: 确保天线与金属地面的接触良好,并远离电磁干扰源。若仍有问题,请联系技术支持进行进一步诊断。

    总结和推荐


    RAZORBACK系列磁吸式天线凭借其多频段覆盖、优秀的信号处理能力和广泛的应用场景,在通信设备市场上占据了一席之地。该产品不仅满足了不同行业的需求,而且具有很好的性价比。对于需要高度可靠和多频段通信能力的应用场景,强烈推荐使用RAZORBACK系列天线。

RAZ52212MM参数

参数
阻抗 -
额定功率 -
天线类型 -
中心频率 802MHz,1.582GHz,2.2GHz,2.45GHz,5.537GHz
支持协议 -
典型天线增益 -
最大电压驻波比 2
带宽 -
长*宽*高 92.55mm(高度)
安装方式 磁性安装,贴片安装
零件状态 在售
包装方式 散装

RAZ52212MM厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

RAZ52212MM数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS RAZ52212MM RAZ52212MM数据手册

RAZ52212MM封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 218.5296 ¥ 1857.5016
2+ $ 178.6432 ¥ 1518.4672
4+ $ 166.3416 ¥ 1413.9036
7+ $ 156.9678 ¥ 1334.2263
10+ $ 148.6038 ¥ 1263.1323
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1857.5
