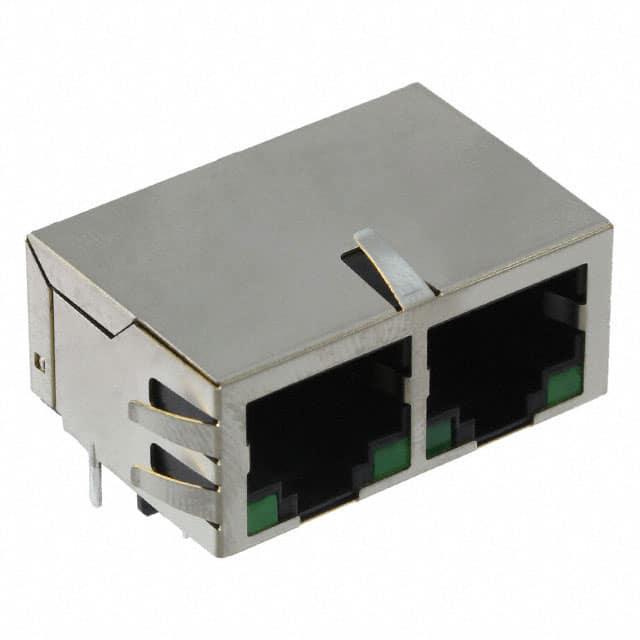

JX80-0019NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 16 POS 2.54mm Solder RA Thru-Hole 24 Terminal 2 Port Cat 5/Cat 6 Tray
供应商型号: UA-JX80-0019NL
供应商: 海外现货
标准整包数: 45
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JX80-0019NL

JX80-0019NL概述

    PulseJack™ 1xN Tab-Down 技术手册

    产品简介


    PulseJack™ 是一款适用于CAT 5 和 CAT 6 以太网电缆或更高级别的网络连接设备。它是一款带有向下导电片(Tab-Down)设计的RJ45连接器,内置磁性组件,主要应用于小型办公家庭(SOHO)、主板集成局域网(LAN-on-Motherboard)、集线器和交换机等领域。PulseJack™ 支持100 Base-TX(快速以太网),其设计符合IEEE 802.3标准。

    技术参数


    PulseJack™ 的技术参数如下:
    - 工作频率:1-100 MHz(TX);1-10 MHz(RX)
    - 插入损耗:TX/RX(dB TYP) - 最大为20 dB
    - 共模抑制比(Common Mode Rejection):≥20 dB(TYP)
    - 交叉对话(Crosstalk):≤-30 dB(TYP)
    - 绝缘耐压(Hipot):2000 VDC(MIN)
    - 环境温度范围:-40°C 至 +85°C
    - 焊接温度峰值:260°C(RoHS)

    产品特点和优势


    PulseJack™ 具有以下几个显著特点和优势:
    - 高电磁干扰抑制能力:350 µH 最小开路电感(OCL),具备出色的EMI抑制性能。
    - 兼容性:设计符合FCC标准,确保与其他系统组件的兼容性。
    - 可靠性:插拔次数高达750次,提供稳定可靠的连接。
    - 环保材料:符合RoHS标准,使用无铅材料,减少对环境的影响。

    应用案例和使用建议


    PulseJack™ 广泛应用于网络设备中,如家庭路由器、办公室交换机、集线器等。用户在实际安装时应注意以下几点:
    - 布局建议:根据手册提供的建议板布局和面板切割尺寸进行安装,确保最佳性能。
    - 防静电:安装过程中应采取防静电措施,避免静电损坏连接器。
    - 布线规范:采用质量好的CAT 5 或 CAT 6 电缆,以确保最佳传输效果。

    兼容性和支持


    PulseJack™ 支持CAT 5 及以上级别的电缆,且符合IEEE 802.3标准,适用于广泛的网络环境。厂商提供详尽的技术支持,包括安装指南和故障排查文档,帮助客户解决问题。

    常见问题与解决方案


    1. 问题:如何确认连接器安装是否正确?
    - 解决方法:检查LED指示灯是否正常工作,验证连接器是否有稳固的机械连接。

    2. 问题:遇到信号传输不畅怎么办?
    - 解决方法:检查电缆是否符合质量标准,确保没有物理损伤,并重新测试连接。
    3. 问题:插拔次数限制为多少?
    - 解决方法:插拔次数限制为750次,超过该次数可能需要更换新的连接器。

    总结和推荐


    PulseJack™ 作为一款高性能的RJ45连接器,其卓越的EMI抑制能力和出色的电气性能使其成为网络设备的理想选择。对于需要稳定可靠连接的应用场景,PulseJack™ 非常值得推荐。厂商提供的技术支持和详细的安装指南也使得产品的使用变得更加简单易行。
