首页  >  产品百科  >  JT3-1105HL

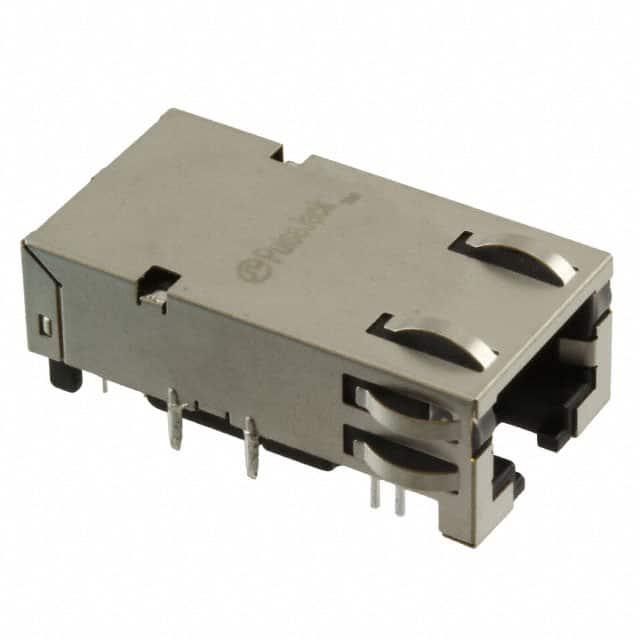

JT3-1105HL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 RCP 8 POS 1.01mm Solder RA Thru-Hole 16 Terminal 1 Port
供应商型号: 553-2358-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JT3-1105HL

JT3-1105HL概述

    PulseJackTM低轮廓10G中置模块产品技术手册

    1. 产品简介


    PulseJackTM是一款专为高速网络应用设计的低轮廓10Gigabit以太网(10GBase-T)单端口RJ45直角接口模块。它通过侧向插入,中置到印刷电路板上,从而将模块的高度降低到小于9.6毫米,非常适合于空间受限的应用场景。这款模块完全符合IEEE 802.3标准,能够有效地支持嵌入式计算、网络接口卡(NIC Cards)、低轮廓服务器及交换机等多种应用。

    2. 技术参数


    PulseJackTM的技术规格如下:
    - 额定峰值波峰焊接温度:260°C
    - 电气参数:
    - 传输损耗(dB):1-100 MHz: -1.0 ~ -1.2, 200-500 MHz: -1.0 ~ -1.2
    - 回波损耗(dB):1-100 MHz: ≥-2, 200-500 MHz: ≥-2
    - 交叉串扰(dB):1-100 MHz: ≤-16, 200-500 MHz: ≤-18
    - 共模抑制(dB):1-100 MHz: ≥-28, 200-500 MHz: ≥-38
    - 浪涌耐受电压(V):60 Hz下≥1500Vrms
    - 操作温度范围:0°C至+70°C

    3. 产品特点和优势


    - 低高度设计:最大限度减少模块高度,适配各种紧凑型应用环境。
    - 高抗电磁干扰能力:提供卓越的电磁干扰抑制性能。
    - 绿色环保材料:无铅且不含卤素,符合RoHS标准。
    - 高耐用性:插拔寿命超过750次,具备良好的机械强度。

    4. 应用案例和使用建议


    PulseJackTM适用于需要高密度部署和高性能要求的场合,例如数据中心、企业网络基础设施等。为了确保最佳性能,建议在安装过程中严格遵循制造商提供的PCB布局指南,并保持适当的信号走线和接地策略。

    5. 兼容性和支持


    PulseJackTM与多种主流10G物理层芯片兼容,可广泛应用于不同品牌的网络设备。厂商提供全面的技术支持服务,包括详细的设计指导和技术文档下载。

    6. 常见问题与解决方案


    - Q: 插拔次数有限制吗?
    - A: 插拔次数超过750次后性能可能会有所下降,请及时更换模块。
    - Q: 如何判断模块是否损坏?
    - A: 使用万用表检测引脚间的电阻值,如果异常则可能是模块故障。
    - Q: 模块工作时需要多少功率?
    - A: 功率消耗最大可达105毫瓦,具体取决于工作条件。

    7. 总结和推荐


    总体而言,PulseJackTM凭借其独特的低轮廓设计、优异的电气性能和环保材料选择,在高速网络连接应用中表现卓越。对于寻求高效、可靠、紧凑解决方案的企业来说,这无疑是一个值得推荐的产品。

JT3-1105HL参数

参数
长*宽*高 20.38mm(长度)
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 托盘

JT3-1105HL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JT3-1105HL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JT3-1105HL JT3-1105HL数据手册

JT3-1105HL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 19.1152 ¥ 159.9703
10+ $ 16.2427 ¥ 135.9313
25+ $ 15.2252 ¥ 127.4158
50+ $ 14.4984 ¥ 121.3338
100+ $ 13.8067 ¥ 115.5451
250+ $ 12.943 ¥ 108.3168
450+ $ 12.4178 ¥ 103.9214
库存: 105
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 159.97
直接购买
加入购物车
