首页  >  产品百科  >  J0C-0005NLT

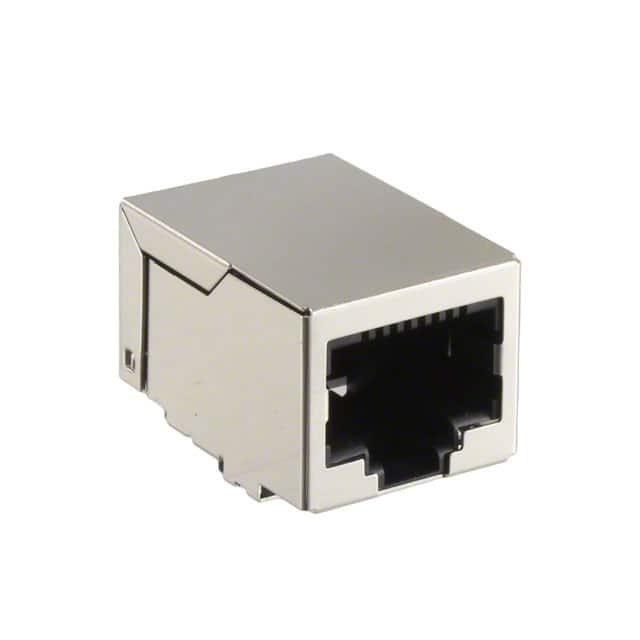

J0C-0005NLT

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 1.27mm Solder RA SMD 8 Terminal 1 Port T/R
供应商型号: N-J0C-0005NLT
供应商: 云汉优选
标准整包数: 90
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0C-0005NLT

J0C-0005NLT概述

    PulseJack™ Surface Mount 1x1 技术手册

    1. 产品简介


    产品名称: PulseJack™ 表面贴装 1x1
    类型: RJ45单端口表面贴装连接器
    主要功能: 集成磁性模块,用于10Base-T和100Base-TX传输,具有优异的电磁干扰(EMI)过滤功能,适用于适配卡和多端口应用。
    应用领域:
    - 数字电视顶盒(Set Top Box)
    - 网络接口卡(NIC)
    - 数据级无屏蔽双绞线(UTP)电缆

    2. 技术参数


    | 参数 | 规格 |

    | 尺寸 | 符合FCC第68部分尺寸要求 |
    | 端口数量 | 单端口(1x1) |
    | 接触电阻 | 最大值:2Ω |
    | 额定峰值焊接温度 | 245°C |
    | 隔离电压 | 最小值:1500Vrms |
    | 工作温度范围 | 0°C至+70°C |
    | 材料规范 | 高温热塑性塑料(UL 94 V-0) |
    | 湿度敏感等级(MSL) | 1 |
    | 防静电等级(ESD) | 2A |

    3. 产品特点和优势


    - 卓越的EMI抑制能力:集成磁性模块能有效抑制电磁干扰,确保信号完整性。
    - 高隔离电压:提供至少1500Vrms的最小隔离电压,满足IEEE标准。
    - 宽频带特性:宽频带且低衰减,快速上升时间可减少系统级抖动。
    - 可靠性:表面贴装工艺符合严格的焊锡温度要求,具备出色的焊点可靠性。

    4. 应用案例和使用建议


    - 数字电视顶盒:将PulseJack™连接器应用于顶盒设备中,能够显著提升设备的信号质量和抗干扰能力。
    - 网络接口卡(NIC):作为核心组件之一,确保了数据传输的稳定性和可靠性。
    使用建议:
    - 为了最大化EMI抑制效果,应在靠近VCC和接地的连接处放置旁路电容。
    - 连接IC到连接器的路径应尽可能短,以减少信号损耗。

    5. 兼容性和支持


    - 兼容性:设计用于10Base-T和100Base-TX传输,与主流IC制造商的解决方案完全兼容。
    - 支持:Pulse Electronics提供详尽的技术文档和在线支持,确保用户能高效部署和维护设备。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器安装后无法正常工作 | 确认引脚与电路板上的对应焊盘接触良好 |
    | EMI过滤效果不佳 | 检查是否放置了适当的旁路电容 |
    | 信号传输不稳定 | 检查信号线路长度和连接质量 |

    7. 总结和推荐


    综合评估:
    PulseJack™ 表面贴装1x1系列连接器凭借其卓越的EMI抑制能力、高隔离电压和宽频带特性,在10Base-T和100Base-TX传输应用中表现出色。同时,它的设计能够满足各种严格的工业标准,适合多种设备的集成需求。
    推荐:
    强烈推荐PulseJack™ 表面贴装1x1连接器,尤其是在需要高性能、高可靠性的通信和网络设备中。

J0C-0005NLT参数

参数
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

J0C-0005NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0C-0005NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0C-0005NLT J0C-0005NLT数据手册

J0C-0005NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
90+ $ 4.293 ¥ 36.4905
180+ $ 4.0788 ¥ 34.6698
360+ $ 3.9678 ¥ 33.7263
450+ $ 3.8862 ¥ 33.0327
库存: 1170
起订量: 90 增量: 90
交货地:
最小起订量为:90
合计: ¥ 3284.14
