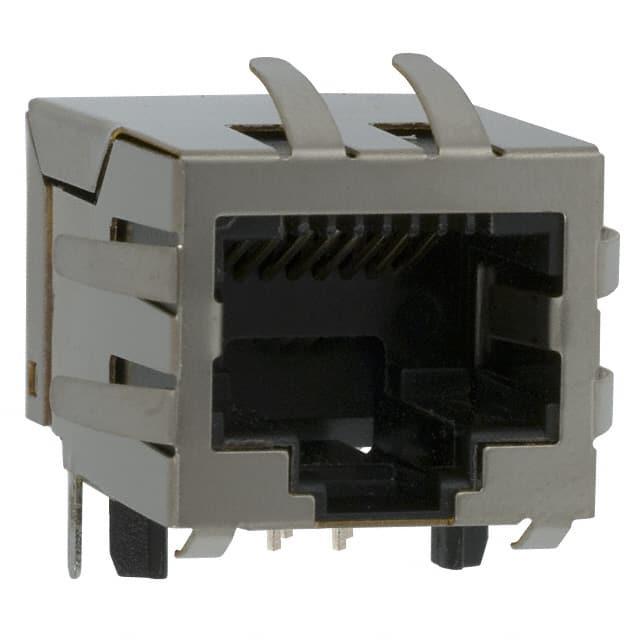

J0011D21NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 8 Terminal 1 Port Cat 5/Cat 6
供应商型号: UA-J0011D21NL
供应商: 海外现货
标准整包数: 25
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J0011D21NL

J0011D21NL概述

    PulseJack™ 1x1 Tab-DOWN RJ45 产品技术手册

    1. 产品简介


    PulseJack™ 1x1 Tab-DOWN RJ45 是一款专为100Base-TX(快速以太网)设计的RJ45连接器,集成了磁性元件(ICM)。该产品适用于小型办公室家庭办公室(SOHO)、主板上的局域网络(LAN-on-Motherboard, LOM)、集线器和交换机等多种应用场合。该产品不仅符合IEEE 802.3标准,还支持CAT 5和CAT 6类快以太网电缆,并通过了RoHS认证,确保环保合规。

    2. 技术参数


    - 峰值波峰焊接温度等级: 260°C
    - 适配电缆: CAT 5和CAT 6快以太网电缆或更高级别UTP
    - 满足或超过IEEE 802.3标准: 适用于100Base-TX
    - 最小电感量: 350 µH(带8mA偏置电流)
    - 最小隔离电压: 1500Vrms(符合IEEE 802.3要求)
    - 额定工作温度范围: 0°C 至 +70°C
    - 插入损耗: -1 dB(典型值)
    - 回波损耗: -20 dB(典型值)
    - 串扰抑制: -16 dB(典型值)
    - 耐压测试: 2250 VDC

    3. 产品特点和优势


    - 电气性能优越: 能够提供稳定的电气连接,具有高可靠性和低信号衰减。
    - 机械性能优秀: 插拔力适中,耐用性高,可以承受多次插拔(达750次)。
    - 材料坚固耐用: 采用优质黄铜和磷青铜材料,抗腐蚀性强。
    - 环境适应能力强: 符合RoHS标准,适合在多种环境条件下使用。

    4. 应用案例和使用建议


    - 小型办公室家庭办公室: 配合ADSL调制解调器使用,实现高效的数据传输。
    - 主板上的局域网络: 可直接安装在主板上,方便快捷。
    - 集线器和交换机: 提供稳定可靠的接口,满足高负载需求。
    使用建议:
    - 在安装时,请确保插头与插座对齐后再进行插入,避免损坏端口。
    - 使用过程中,尽量保持连接器干燥清洁,避免接触水和尘埃。

    5. 兼容性和支持


    - 兼容性: 支持CAT 5和CAT 6快以太网电缆,兼容各种主流的100Base-TX网络设备。
    - 支持: 联系Pulse Electronics的技术支持团队获取更多帮助和支持。

    6. 常见问题与解决方案


    - 问题: 插入时感觉卡顿。
    - 解决方案: 检查插头和插座是否有异物,确保插头正确对齐后插入。
    - 问题: 设备无法正常通信。
    - 解决方案: 确认两端的网络设置是否一致,检查是否有松动或损坏的连接器。

    7. 总结和推荐


    PulseJack™ 1x1 Tab-DOWN RJ45 连接器凭借其卓越的电气性能、机械强度和环境适应能力,成为各类以太网应用的理想选择。特别是在小型办公室、家庭网络和工业控制领域,其出色的稳定性和可靠性使其脱颖而出。因此,我们强烈推荐这款产品用于需要高稳定性和低信号衰减的应用场合。
    Pulse Electronics, Inc. 提供了详尽的产品信息和技术支持,确保用户能够充分利用该产品的优势。希望这篇技术手册能帮助您更好地理解和应用PulseJack™ 1x1 Tab-DOWN RJ45连接器。

J0011D21NL参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J0011D21NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J0011D21NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J0011D21NL J0011D21NL数据手册

J0011D21NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 2.8875 ¥ 24.1973
75+ $ 2.825 ¥ 23.6735
200+ $ 2.675 ¥ 22.4165
525+ $ 2.4125 ¥ 20.2168
库存: 4881
起订量: 50 增量: 25
交货地:
最小起订量为:25
合计: ¥ 604.93
