首页  >  产品百科  >  PE-1206CCMC102STS

PE-1206CCMC102STS

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 50V 230mA 2 1KΩ@ 100MHz 1Ω 1206 水平安装,贴片安装 3.2mm*1.6mm*2.1mm
供应商型号: 553-2296-2-ND
供应商: Digi-Key
标准整包数: 1

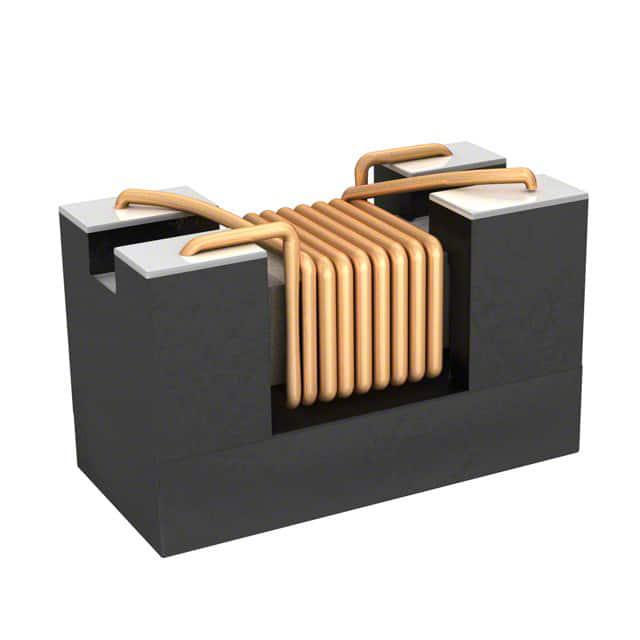

PULSE ELECTRONICS 共模滤波器 PE-1206CCMC102STS

PE-1206CCMC102STS概述

    脉冲电子器件公司脉冲共模扼流圈(ChipChoke™ CCMC系列)

    产品简介


    脉冲电子器件公司的ChipChoke™ CCMC系列为电子工程师提供了高性能的共模扼流圈,主要用于USB2.0、USB3.0及其它高速差分信号线路(如IEEE1394、LVDS)。这些器件旨在不削弱信号的情况下抑制共模噪声,使其适用于广泛的应用场景。此系列产品具有多种型号,涵盖0805和1206两种尺寸,可以根据具体的设计需求进行选择。

    技术参数


    | 部件号 | 共模阻抗@100MHz(Ω) | 直流电阻(Ω MAX) | 额定电压(Vdc) | 额定电流(mA MAX) | 耐受电压(Vdc) | 绝缘电阻(MΩ MIN) |
    ||
    | PE-0805CCMC670STS | 67 | 0.25 | 50 | 400 | 125 | 10 |
    | PE-0805CCMC900STS | 90 | 0.35 | 50 | 330 | 125 | 10 |
    | PE-0805CCMC121STS | 120 | 0.30 | 50 | 370 | 125 | 10 |
    | PE-0805CCMC181STS | 180 | 0.35 | 50 | 330 | 125 | 10 |
    | PE-0805CCMC261STS | 260 | 0.40 | 50 | 300 | 125 | 10 |
    | PE-0805CCMC361STS | 360 | 0.45 | 50 | 280 | 125 | 10 |
    | PE-1206CCMC900STS | 90 | 0.30 | 50 | 370 | 125 | 10 |
    | PE-1206CCMC161STS | 160 | 0.40 | 50 | 340 | 125 | 10 |
    | PE-1206CCMC261STS | 260 | 0.50 | 50 | 310 | 125 | 10 |
    | PE-1206CCMC601STS | 600 | 0.80 | 50 | 260 | 125 | 10 |
    | PE-1206CCMC102STS | 1000 | 1.00 | 50 | 230 | 125 | 10 |
    | PE-1206CCMC222STS | 2200 | 1.20 | 50 | 200 | 125 | 10 |
    所有部件均符合RoHS标准,并且是无铅产品。

    产品特点和优势


    1. 广泛的共模阻抗范围:不同型号的产品覆盖了从67到2200欧姆的共模阻抗范围,适用于不同信号和噪声水平的应用场景。
    2. 磁屏蔽版本:提供磁屏蔽版以降低直流电阻并提高电流能力,从而满足更高的性能要求。
    3. 高可靠性:耐受电压高达125 Vdc,确保在严苛环境下也能正常工作。
    4. 高绝缘性能:最小绝缘电阻达到10 MΩ,提供额外的安全保障。

    应用案例和使用建议


    ChipChoke™ CCMC系列共模扼流圈适用于需要精确控制高频噪声的应用场合,如计算机接口(USB)、视频传输(LVDS)和无线通信系统。对于USB2.0和USB3.0接口,确保信号完整性的同时消除噪声干扰。实际使用时,建议根据具体应用需求和环境条件选择合适的部件型号。
    使用建议:
    - 在设计过程中考虑共模噪声的影响,并选用相应的部件型号以确保信号完整性和电磁兼容性。
    - 在可能的情况下,优先选择带有磁屏蔽功能的版本以获得更好的性能表现。

    兼容性和支持


    - 本系列产品与常见的高速差分信号线和电源管理IC兼容,适用于各种电路设计。
    - 脉冲电子器件公司提供全球技术支持和售后服务,包括销售点、官方网站和客户服务中心。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 共模噪声水平过高 | 检查部件型号是否正确,更换更高阻抗值的部件。 |
    | 直流电阻偏大 | 更换磁屏蔽版本的部件。 |
    | 设备出现异常 | 确认安装是否正确,检查电路板是否有短路或焊接不良现象。 |

    总结和推荐


    总的来说,ChipChoke™ CCMC系列共模扼流圈凭借其广泛的阻抗范围、优良的性能参数和多种封装形式,成为解决高速差分信号线路共模噪声问题的理想选择。它不仅能够有效抑制噪声,还能保证信号的完整性,非常适合需要高电磁兼容性的应用场景。强烈推荐设计师和技术人员在相关项目中使用这一系列产品。

PE-1206CCMC102STS参数

参数
阻抗 1KΩ@ 100MHz
电感值 -
直流电阻
额定电流 230mA
线路数量 2
额定电压-AC -
额定电压-DC 50V
长*宽*高 3.2mm*1.6mm*2.1mm
通用封装 1206
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

PE-1206CCMC102STS厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-1206CCMC102STS数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 共模滤波器 PULSE ELECTRONICS PE-1206CCMC102STS PE-1206CCMC102STS数据手册

PE-1206CCMC102STS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.344 ¥ 2.8787
4000+ $ 0.3244 ¥ 2.7147
10000+ $ 0.3002 ¥ 2.5125
14000+ $ 0.2922 ¥ 2.4457
库存: 2000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 5757.4
直接购买
加入购物车
