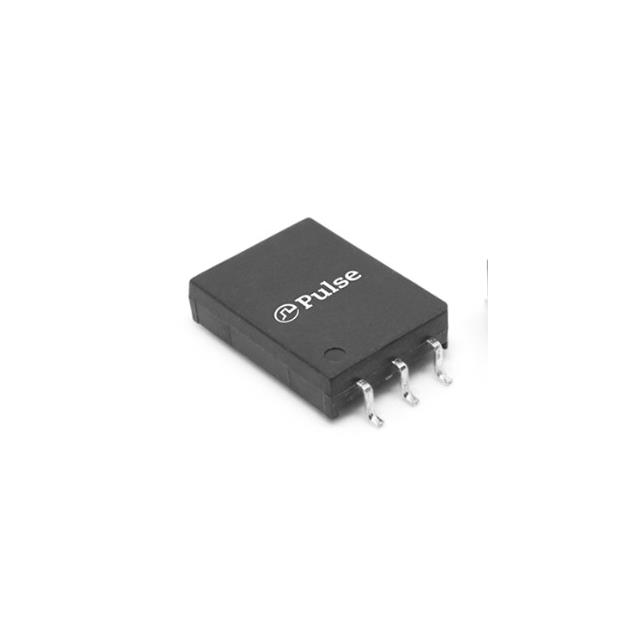

HM2147NL

产品分类: 其他变压器
厂牌: PULSE ELECTRONICS
产品描述: 500μH 1:1
供应商型号: 553-HM2147NL-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 其他变压器 HM2147NL

HM2147NL概述


    产品简介


    本手册介绍了低剖面电池管理系统(BMS)变压器系列,包括HM1236/38NL、HM2146/47NL和HM2113ZNL等型号。这些变压器专为电动汽车(EV)、能源存储系统(ESS)以及船舶和航空运输等领域设计,提供可靠、高效的电气隔离和信号传输。主要功能包括满足IEC/UL61558标准,具备高可靠性及优良的电气性能。

    技术参数


    | 参数名称 | 值 |

    | 高度 | 最大高度:3.45mm或4.06mm |
    | 工作温度范围 | -40°C至+125°C或+150°C |
    | 工作电压 | 最大绝缘耐压:3200Vrms至4300Vrms,工作电压600VDC至1500VDC |
    | 感应系数(100kHz, 100mVrms) | 150μH至500μH |
    | 泄漏电感(最大) | 0.50μH@100kHz |
    | 绕组电阻(最大) | 0.45Ω至0.85Ω |
    | 插入损耗(最大) | 0.25dB@4MHz |
    | 回波损耗(最小) | -20dB@4MHz |

    产品特点和优势


    该系列产品具有如下特点和优势:
    - 低剖面设计:厚度仅3.45mm或4.06mm,适合空间有限的应用环境。
    - 高温性能:能够在高达150°C的环境下稳定工作。
    - 高压隔离:最高耐压可达4300Vrms,确保了电气安全和可靠。
    - 兼容多种IC:与主流BMS硅基IC如MAX17841B、BQ7961x-Q1等完全兼容。
    - AEC-Q200认证:满足汽车应用的标准,确保在恶劣环境中长期可靠运行。

    应用案例和使用建议


    应用案例
    - 电动汽车:用于电池管理系统中实现电气隔离。
    - 能源存储系统:提高储能系统的安全性和稳定性。
    - 船舶和航空运输:在复杂电磁环境下提供可靠的信号传输。
    使用建议
    - 环境选择:确保安装在无腐蚀性气体和液体的环境中,避免影响产品寿命。
    - 温控措施:由于产品可以在较宽的温度范围内工作,但在极端条件下建议采取适当的散热措施。
    - 连接方式:由于产品体积较小且重量轻,建议采用稳固的固定方式以防止振动松动。

    兼容性和支持


    该系列产品与其他电子元器件或设备兼容良好,可以轻松集成到现有的BMS系统中。制造商提供全面的技术支持,包括生产件批准程序(PPAP)以及详尽的产品文档,确保客户能够快速有效地应用这些组件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 变压器发热严重 | 检查电路负载是否过大,调整负载并增加散热措施。 |
    | 变压器失效 | 确认工作电压和电流是否超出额定值,检查是否有短路现象。 |
    | 输出信号异常 | 检查连接线缆是否损坏,确认输入信号正常。 |
    | 环境适应性差 | 请确保工作环境符合要求,如有必要采取适当的防护措施。|

    总结和推荐


    综上所述,HM1236/38NL、HM2146/47NL和HM2113ZNL系列BMS变压器凭借其优异的性能、可靠的电气隔离能力及广泛的温度适应性,在电池管理系统中发挥着重要作用。无论是面对电动汽车还是能源存储系统等应用,这些产品都能提供出色的性能保障和长期可靠性。因此,我们强烈推荐将这些产品用于需要高性能BMS解决方案的场合。

HM2147NL参数

参数
变压器类型 -
额定功率 -
匝数比 1:1
频率范围 -
初级电压 -
电感值 500μH
次级电压 -
包装方式 管装
