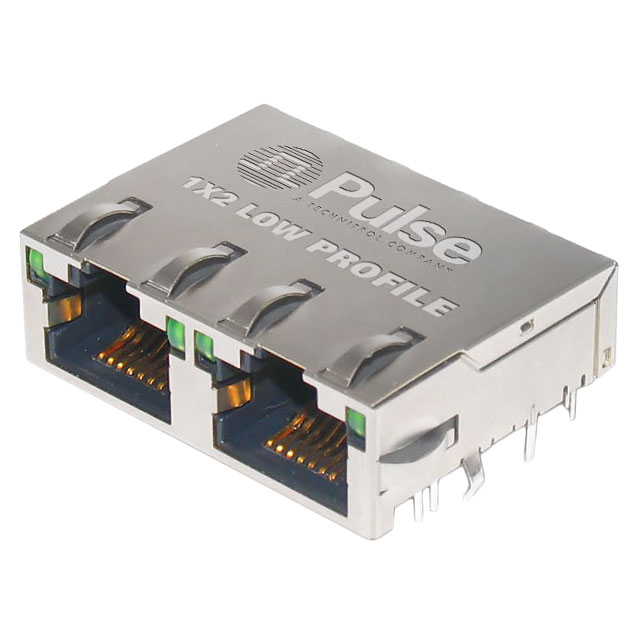

JGL-0004NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 RCP 16 POS 2.54mm Solder RA Thru-Hole 32 Terminal 2 Port
供应商型号: JGL-0004NL
供应商: Master
标准整包数: 5
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JGL-0004NL

JGL-0004NL概述

    文章标题:PulseJackTM Low Profile 1x2 Gigabit Tab-Up RJ45连接器技术手册

    1. 产品简介


    PulseJackTM Low Profile 1x2 Gigabit Tab-Up RJ45连接器是一种双端口的集成磁性连接器,特别适用于服务器、PCI-Express和交换机等领域。该连接器符合IEEE 802.3规范,并具备出色的电磁干扰(EMI)抑制能力。它的低高度和小占地面积使得它成为节省电路板空间的理想选择。

    2. 技术参数


    - 接合力与脱开力:
    - 接合力:5磅(2.268公斤)
    - 脱开力:5磅(2.268公斤)
    - 耐久性:
    - 插拔次数:750次
    - 抗拉强度:
    - 20磅(9.072公斤)
    - 电气性能:
    - 最小线圈电感:350μH
    - 额定电流:8mA偏置电流
    - 插入损耗:在1至125 MHz范围内,典型值为-1.2 dB至-30 dB
    - 电磁干扰抑制:
    - 共模抑制:在1至100 MHz范围内,典型值为-35 dB至-30 dB
    - 绝缘耐压:
    - 最小值:1500Vrms
    - 温度范围:
    - 工作温度范围:0°C 至 +70°C

    3. 产品特点和优势


    - 环保材料:RoHS认证,峰值波峰焊温度可达260°C,无铅化生产。
    - 低高度和小足迹:最小化占用电路板空间。
    - 高电气性能:符合IEEE 802.3标准,提供卓越的电磁干扰抑制能力。
    - 脉冲杰克TM技术:专为高性能网络设计,提升信号传输质量。

    4. 应用案例和使用建议


    - 服务器:用于构建数据中心的高速网络连接。
    - PCI-Express:提供稳定的数据传输速率,满足高速通信需求。
    - 交换机:在复杂网络架构中确保高效的数据传输。
    使用建议:
    - 在高温环境下使用时,建议对连接器进行定期检查以确保性能稳定。
    - 确保安装过程中遵守正确的接线规范,以避免信号干扰。

    5. 兼容性和支持


    - 兼容性:适用于大多数主流服务器和网络设备。
    - 支持服务:如有任何技术问题,可联系Pulse Electronics公司的技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题:插入损耗过高。
    - 解决方案:检查连接器是否正确安装,并确保所有引脚接触良好。
    - 问题:电磁干扰严重。
    - 解决方案:确认使用环境中是否存在其他高频干扰源,并采取适当的屏蔽措施。
    - 问题:插拔次数不足。
    - 解决方案:考虑更换具有更高插拔寿命的连接器型号。

    7. 总结和推荐


    PulseJackTM Low Profile 1x2 Gigabit Tab-Up RJ45连接器凭借其卓越的电气性能、紧凑的设计和可靠的机械特性,在服务器、PCI-Express和交换机等应用中表现出色。其独特的技术和环保特性使其在市场上具有较强的竞争力。如果您需要一款高性能、环保且具有高性价比的RJ45连接器,这款产品是一个值得推荐的选择。

JGL-0004NL参数

参数
长*宽*高 37.45mm(长度)*26.06mm(高度)
安装方式 板安装,边缘安装,通孔安装
零件状态 在售
包装方式 管装

JGL-0004NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JGL-0004NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JGL-0004NL JGL-0004NL数据手册

JGL-0004NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 28.0021 ¥ 232.8259
10+ $ 27.577 ¥ 229.2914
25+ $ 26.4152 ¥ 219.5153
32+ $ 16.9822 ¥ 137.2411
63+ $ 13.144 ¥ 109.2291
94+ $ 12.8183 ¥ 104.9687
125+ $ 12.8183 ¥ 104.9687
库存: 75
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 1164.12
