首页  >  产品百科  >  JXK0-0190NL

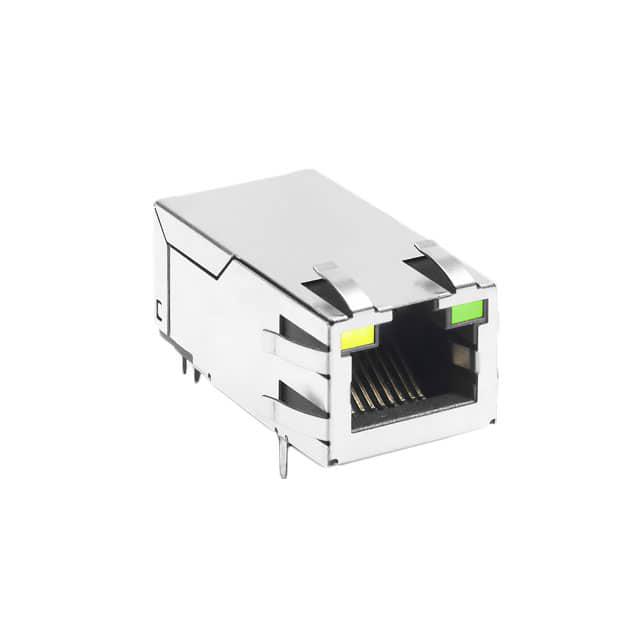

JXK0-0190NL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 8 POS 2.54mm Solder RA Thru-Hole 20 Terminal 1 Port
供应商型号: N-JXK0-0190NL
供应商: 云汉优选
标准整包数: 1
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 JXK0-0190NL

JXK0-0190NL概述

    # PulseJackTM单端口千兆PoE+脉冲连接器技术手册

    产品简介


    PulseJackTM是专为电力分配(PoE)而设计的单端口千兆以太网连接器。它支持两种模式下的PoE+:2对线和4对线,符合IEEE 802.3at/bt标准。这种连接器可以实现高达80W的功率传输,广泛应用于商业和工业领域。PulseJackTM具备高度电磁干扰抑制能力,并通过了RoHS认证,确保环保和安全性。

    技术参数


    以下是PulseJackTM的关键技术参数:
    - 工作电压范围:25°C时连续运行温度0°C至+70°C
    - 最大PoE功率:JXK0-0190NL为80W / 60W,JXK0-0203NL为75W / 65W
    - 插入损耗(TX/RX):
    - 1-100 MHz:≤-1.0 dB
    - 30 MHz:≤-16 dB
    - 60-80 MHz:≤-12 dB
    - 100 MHz:≤-10 dB
    - 回波损耗(Return Loss):
    - 100Ω (± 15 Ω):30 MHz ≤ -44 dB
    - 30 MHz:≤ -37 dB
    - 60 MHz:≤ -33 dB
    - 100 MHz:≤ -27 dB
    - 共模抑制比(Common Mode Rejection):
    - 1-50 MHz:≥ -20 dB
    - 50-130 MHz:≥ -20 dB
    - 电感(Inductance):
    - DC Bias Current @ 60Hz:≥ 1 MIN
    - 耐压(Hipot):2250 VDC

    产品特点和优势


    PulseJackTM具有以下几个显著特点和优势:
    1. 优质设计:采用分离的12个信号引脚和4个PoE+引脚,确保信号质量和电源稳定。
    2. 高电磁干扰性能:在各种复杂环境中均能提供优秀的电磁干扰抑制能力。
    3. 宽泛的工作温度范围:工业级产品的商业和工业工作温度范围为-40°C至+85°C。
    4. 行业标准认证:符合RoHS标准,满足环保要求。
    5. 高效能源传输:能够支持最高达80W的功率传输,适用于各类PoE应用。

    应用案例和使用建议


    应用案例
    PulseJackTM广泛应用于企业网络基础设施、工业自动化控制系统等领域。例如,在企业级交换机和网络设备之间进行连接时,可实现高性能的千兆以太网通信和电力分配。
    使用建议
    1. 在选择合适的型号时,需考虑所需的最大功率需求。例如,对于需要80W以上功率的应用,可以选择JXK0-0190NL;而对于需要75W的应用,则可选择JXK0-0203NL。
    2. 在安装过程中,确保所有连接正确无误,并遵循制造商的指导手册,以避免因接线错误导致的设备损坏。
    3. 定期检查和维护设备,特别是接触点和接线部分,以确保长期稳定的运行。

    兼容性和支持


    PulseJackTM与市场上主流的PHY制造商兼容,设计用于与所有领先的PHY制造商配合使用。PulseElectronics提供全面的技术支持和服务,包括应用咨询和技术支持。

    常见问题与解决方案


    1. 问题:设备不能正常供电。
    - 解决方案:检查连接线和接口是否正确安装,确保没有松动或断开。确认设备已正确接地。
    2. 问题:设备信号质量不佳。
    - 解决方案:检查连接线缆是否有损坏或老化现象,更换损坏的线缆,并确保电缆长度不超过规定限制。
    3. 问题:设备过热。
    - 解决方案:确保设备周围有足够的通风空间,避免设备长时间处于高温环境下。如果问题持续存在,建议联系技术支持进行进一步诊断。

    总结和推荐


    PulseJackTM单端口千兆PoE+脉冲连接器以其高性能、高可靠性和广泛的应用领域,在市场上具有很强的竞争力。无论是商业还是工业应用场景,这款产品都能提供卓越的表现。我们强烈推荐此款产品给需要高性能PoE连接解决方案的客户。

JXK0-0190NL参数

参数
长*宽*高 16.79mm(长度)*33.02mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

JXK0-0190NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

JXK0-0190NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS JXK0-0190NL JXK0-0190NL数据手册

JXK0-0190NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
11+ $ 11.1194 ¥ 94.5149
35+ $ 9.0949 ¥ 77.3067
65+ $ 8.466 ¥ 71.961
150+ $ 7.9866 ¥ 67.8861
270+ $ 7.5684 ¥ 64.3314
库存: 69
起订量: 11 增量: 1
交货地:
最小起订量为:11
合计: ¥ 1039.66
