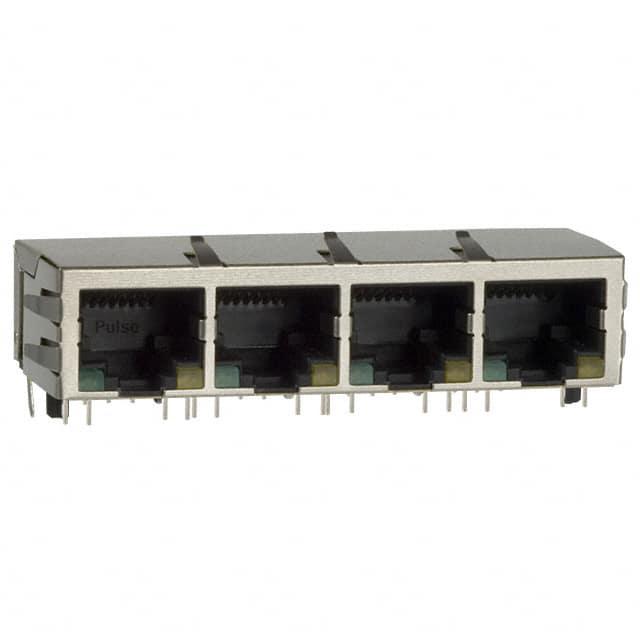

J8064D648ANL

厂牌: PULSE ELECTRONICS
产品描述: Conn RJ-45 F 32 POS 2.54mm Solder RA Thru-Hole 48 Terminal 4 Port Cat 5/Cat 6 Tray
供应商型号: TS-J8064D648ANL
供应商: 海外现货
标准整包数: 15
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 J8064D648ANL

J8064D648ANL概述

    PulseJack™ 1xN Tab-Down 技术手册

    1. 产品简介


    PulseJack™ 是一款适用于高速以太网连接的网络接口模块(RJ45),型号为 J80 系列。它采用 1xN Tab-Down 设计,支持 CAT 5 和 CAT 6 快速以太网电缆及更高标准的无屏蔽双绞线(UTP)。该产品符合 IEEE 802.3 规范,专为家庭办公室(SOHO)、主板上的局域网(LAN-on-Motherboard, LOM)、集线器和交换机等应用设计。

    2. 技术参数


    - 工作频率范围:1 MHz 至 130 MHz(具体频率见上表)
    - 插入损耗:1-100 MHz 范围内典型值为 20 dB(具体数据见上表)
    - 共模抑制比(Common Mode Rejection):典型值为 16 dB
    - 电感量:最小值为 350 µH,偏置电流为 8 mA
    - 抗电涌电压(Hipot):最小值为 2000 VDC
    - 环境温度:-40°C 至 +85°C
    - 焊接温度:峰值回流焊温度为 260°C
    - 防护等级:符合 RoHS 标准

    3. 产品特点和优势


    - 高EMI抑制能力:通过优化的设计和材料选择,确保卓越的电磁干扰抑制能力。
    - 可靠性:符合 IEEE 802.3 标准,具有出色的稳定性和可靠性。
    - 环保:符合 RoHS 标准,无有害物质,对环境友好。
    - 多功能性:适合多种高速以太网应用,如 SOHO、LAN-on-Motherboard、集线器和交换机。

    4. 应用案例和使用建议


    - 家庭办公(SOHO):适配 ADSL 调制解调器,确保高效的数据传输。
    - 主板上的局域网(LOM):集成到主板上,提供便捷的网络连接。
    - 集线器和交换机:适用于网络设备,提高数据传输效率和稳定性。
    使用建议:
    - 在布线时确保信号线和电源线分开,以减少干扰。
    - 使用合适的屏蔽材料,增强 EMI 抑制效果。
    - 遵循手册中的建议 PCB 布局和面板切割尺寸,确保安装和运行稳定。

    5. 兼容性和支持


    - 兼容性:PulseJack™ 系列与现有的 CAT 5 和 CAT 6 快速以太网电缆及更高标准的 UTP 电缆完全兼容。
    - 技术支持:厂商提供详细的技术文档和客户支持服务,帮助用户解决安装和使用过程中遇到的问题。

    6. 常见问题与解决方案


    - Q: 如何检查模块的插入损耗?
    - A: 使用网络分析仪进行测量,确保插入损耗在规定范围内。

    - Q: 如何确保模块的电磁兼容性?
    - A: 确保所有接线符合规范,使用适当的屏蔽材料,并遵循手册中的建议 PCB 布局。
    - Q: 如何判断模块是否正常工作?
    - A: 使用网络测试工具进行通断测试,确保信号传输无误。

    7. 总结和推荐


    PulseJack™ 作为高性能的 RJ45 接口模块,具有出色的 EMI 抑制能力和卓越的可靠性,适用于各种高速以太网应用。其环保设计和良好的兼容性使其在市场上具有很强的竞争力。对于需要高性能网络连接的应用,强烈推荐使用此产品。
    以上内容是根据您提供的技术手册内容编写的,希望能为您提供全面的产品概述和技术细节。

J8064D648ANL参数

参数
长*宽*高 59.12mm(长度)*21.36mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

J8064D648ANL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

J8064D648ANL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 模块化连接器 - 磁性插孔 PULSE ELECTRONICS J8064D648ANL J8064D648ANL数据手册

J8064D648ANL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 24.2414 ¥ 206.0519
30+ $ 21.528 ¥ 182.988
45+ $ 20.5656 ¥ 174.8076
90+ $ 19.7448 ¥ 167.8308
库存: 225
起订量: 15 增量: 1
交货地:
最小起订量为:15
合计: ¥ 3090.77
