W3006

产品分类: 天线
厂牌: PULSE ELECTRONICS
产品描述: 4.2dB 50Ω 2.4GHz;5.5GHz SMD 贴片安装 10mm*3.2mm*1.5mm
供应商型号: 30C-W3006 SMD
供应商: 云汉优选
标准整包数: 1

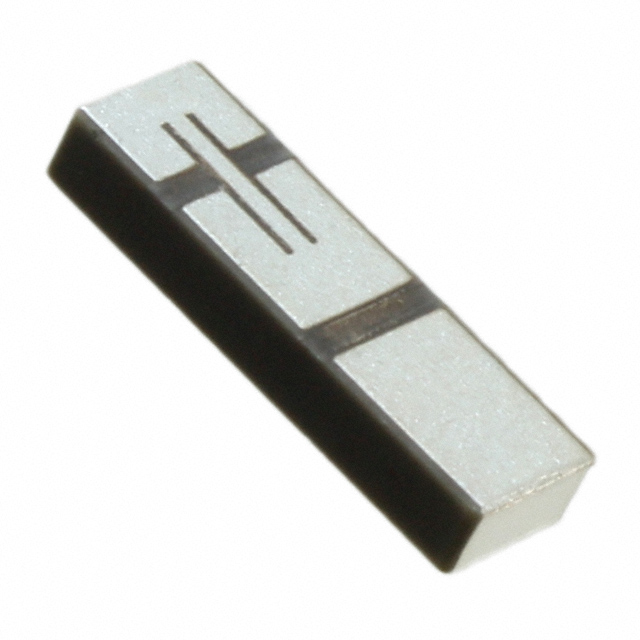

PULSE ELECTRONICS 天线 W3006

W3006概述


    产品简介


    W3006 是一款由 Pulse Electronics 生产的陶瓷芯片天线,属于 Chip Antenna 系列。它具有双频段功能,工作频率范围为 2.4-2.5 GHz 和 5.15-7.125 GHz,特别适用于 WiFi-6E 应用。这种天线体积小巧(尺寸为 10 x 3.2 x 1.5 mm),重量轻(仅 240 毫克),适合多种无线通信系统,包括 5 GHz WLAN、2.4 GHz WLAN 和 2.4 GHz ISM 带系统。此外,它还适用于 ZigBee IEEE 802.15.4 标准。

    技术参数


    电气特性
    - 频率范围: 2.4-2.5 GHz / 5.15-7.125 GHz
    - 最大驻波比: -5 / -5 dB
    - 典型效率: 65% / 75%
    - 典型峰值增益: 1.6 dBi / 4.2 dBi
    - 标称阻抗: 50Ω
    - 极化方式: 线性
    - 接口方式: 表面贴装陶瓷天线
    机械规格
    - 重量: 0.24 克
    - 尺寸: 10 x 3.2 x 1.5 mm
    - 操作温度: -40°C 至 +85°C
    - 湿度循环测试: 6+25°C/+55°C,相对湿度 95%
    环境规格
    - 振动测试: 正弦波 2-8 Hz (7.5 mm),正弦波 8-200 Hz (20 m/s²)
    - 冲击测试: 0.5 m/s
    - 盐雾测试: 96 小时

    产品特点和优势


    W3006 的独特之处在于其紧凑的设计和宽广的工作频率范围。该天线能够在 2.4-2.5 GHz 和 5.15-7.125 GHz 频段上实现高性能表现,使其适用于各种物联网和无线通信设备。此外,其 SMD 兼容性使得安装简便,减少了组装时间。由于其卓越的效率和低损耗,W3006 在众多应用中展现出强大的竞争力。

    应用案例和使用建议


    W3006 可以广泛应用于智能家居、工业物联网、穿戴设备等领域。例如,在智能家居中,它可以用于智能路由器和接入点,提供稳定的 WiFi-6E 连接。在工业物联网中,它可以用于传感器节点,实现远距离的数据传输。
    在使用过程中,建议遵循推荐的 PCB 布局设计,特别是在天线区域保持适当的开孔,确保良好的接地。此外,根据具体应用的需求调整匹配电感值(如图所示),可以进一步提高天线性能。

    兼容性和支持


    W3006 具有良好的 SMD 兼容性,适用于标准的表面贴装工艺。同时,Pulse Electronics 提供详细的 PCB 布局指导和技术支持,帮助用户进行正确的安装和调试。对于任何技术支持需求,可以通过 Pulse Electronics 的全球总部或地区分支机构获得帮助。

    常见问题与解决方案


    - 问题 1: 天线安装后信号强度弱。
    - 解决方案: 检查天线周围是否有足够的开孔以保证良好的接地效果,同时确认 PCB 设计符合推荐要求。

    - 问题 2: 无法达到规定的峰值增益。
    - 解决方案: 调整匹配电感值(1.5 nH)并重新进行天线校准,以确保最佳性能。
    - 问题 3: 天线不能正常工作。
    - 解决方案: 检查天线的物理连接是否牢固,确保没有焊接缺陷,并验证电源电压是否在规定范围内。

    总结和推荐


    W3006 作为一款高性能、高可靠性的陶瓷芯片天线,展示了其在双频段无线通信应用中的出色能力。它的小巧尺寸和广泛的工作频率范围使其非常适合多种应用场合。结合厂商提供的详细技术支持和兼容性指南,我们推荐这款天线给需要高性能无线连接的应用开发人员和制造商。

W3006参数

参数
天线类型 -
中心频率 2.4GHz;5.5GHz
支持协议 -
典型天线增益 4.2dB
最大电压驻波比 -
带宽 -
阻抗 50Ω
额定功率 -
长*宽*高 10mm*3.2mm*1.5mm
通用封装 SMD
安装方式 贴片安装
包装方式 卷带包装

W3006厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

W3006数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 天线 PULSE ELECTRONICS W3006 W3006数据手册

W3006封装设计

查看详情并下载
Symbol
Footprint
3D Model
