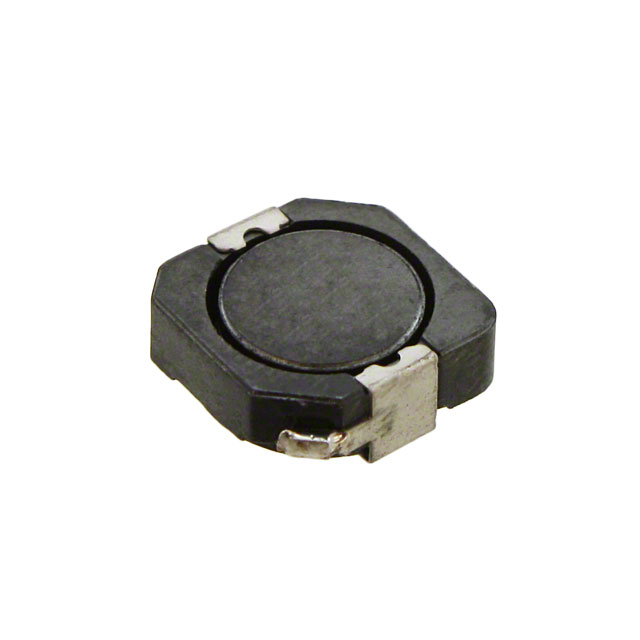

PF0560.223NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 17MHz 2.9A 2.5A 22μH 73mΩ ±30% 标准安装,贴片安装 10.4mm*10.3mm*4mm
供应商型号: F-PF0560.223NLT
供应商: 海外现货
标准整包数: 620
PULSE ELECTRONICS 贴片电感 PF0560.223NLT

PF0560.223NLT概述

    # 高品质SMT功率电感:PF0560NL系列

    产品简介


    PF0560NL系列是Pulse Electronics公司推出的一款SMT(表面贴装技术)功率电感,适用于广泛的电子产品和设备中。它采用了屏蔽鼓形核心设计,能够提供出色的电磁干扰(EMI)抑制能力,适用于通信、计算机、工业自动化和汽车电子等领域。

    技术参数


    以下是PF0560NL系列的主要技术规格:
    - 尺寸:最大高度为4.0mm,最大脚印为10.4 x 10.4mm。
    - 电流等级:最高可达6.5A。
    - 电感范围:1.5µH到330µH。
    - 引脚技术:与焊点技术兼容,便于安装。
    - 工作温度:可在-40°C至+125°C范围内操作。
    - 电气特性:
    - 最高回流峰值温度:260°C。
    - 各型号电感值及参数请参见下表:
    | Part Number | Inductance @ OADC (µH) | Inductance @ Irated (µH) | Irated (A) | DCR (mΩ) | Saturation Current ISAT-35% (A) | Heating Current IDC+30°C (A) | Core Loss Factor (K2) | Self-Resonant Frequency (MHz) |
    |
    | PF0560.152NL | 1.5 ±30% | 1.5 | 6.5 | 8.1 | 10 | 6.5 | >40 | >40 |
    | PF0560.252NL | 2.5 ±30% | 2.5 | 6.1 | 10.5 | 7.5 | 7.5 | >40 | >40 |
    | PF0560.382NL | 3.8 ±30% | 3.8 | 5.5 | 13 | 6.0 | 6.0 | 39 | 39 |
    | ... | ... | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    PF0560NL系列具有以下显著特点:
    - 高性能屏蔽:采用屏蔽鼓形核心设计,能有效降低电磁干扰,提高系统的稳定性和可靠性。
    - 高电流等级:最高电流可达6.5A,适用于大功率应用。
    - 宽温工作范围:在-40°C至+125°C的宽温度范围内均可稳定工作,适合各种严苛环境。
    - 高可靠性:通过260°C回流焊接测试,适用于高温回流焊接工艺。
    - 兼容多种平台:支持焊点技术和无铅焊接,可与多种设备兼容。

    应用案例和使用建议


    PF0560NL系列广泛应用于各类电子设备中,包括但不限于:
    - 通信设备:手机、路由器、交换机等。
    - 计算机系统:服务器、工作站、PC电源管理模块等。
    - 工业控制:PLC控制器、工业机器人、传感器接口等。
    - 汽车电子:车身控制系统、动力系统、娱乐系统等。
    使用建议:
    - 在高温环境下使用时,需注意散热问题,建议在系统级进行温度测试。
    - 在大电流应用中,应考虑电感器的热损耗和饱和特性,确保系统的正常运行。

    兼容性和支持


    - 兼容性:与多种电路板和焊接工艺兼容。
    - 支持和服务:Pulse Electronics公司在全球多个地区设有分公司和技术支持中心,为客户提供全面的技术支持和服务。

    常见问题与解决方案


    1. 问题:如何确定电感器的工作温度?
    - 解决方案:根据具体应用需求选择合适的电感器型号,确认其工作温度范围是否满足要求。

    2. 问题:如何处理高温环境下的散热问题?
    - 解决方案:通过外部散热装置或优化PCB布局来改善散热效果。

    3. 问题:如何计算电感器的温度上升?
    - 解决方案:参考电感器数据表中的公式,结合实际工作条件进行计算。

    总结和推荐


    总体来看,PF0560NL系列是一款性能优异、稳定性高的SMT功率电感,适用于各种高功率电子设备和系统。其优越的电磁干扰抑制能力和宽温度工作范围使其在众多应用中表现出色。对于需要高性能电感的应用场合,强烈推荐使用PF0560NL系列。
    希望本篇文章能帮助您更好地了解PF0560NL系列的产品特点和技术优势,如果您有任何疑问或需要更多详细信息,请随时联系我们。

PF0560.223NLT参数

参数
电感值 22μH
饱和电流(LSAT) 2.9A
自谐振频率(SRF) 17MHz
容差 ±30%
直流电阻(DCR) 73mΩ
额定电流 2.5A
Q值 -
测试频率 100KHz
长*宽*高 10.4mm*10.3mm*4mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PF0560.223NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。
