首页  >  产品百科  >  PA4343.153NLT

PA4343.153NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 12.5A 9A 15μH 28mΩ ±20% 标准安装,贴片安装 14mm*12.8mm*6.5mm
供应商型号: F-PA4343.153NLT
供应商: 海外现货
标准整包数: 500

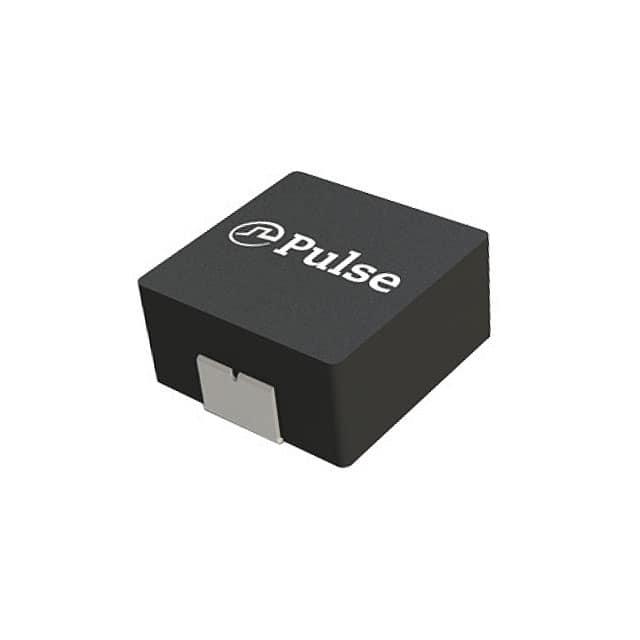

PULSE ELECTRONICS 贴片电感 PA4343.153NLT

PA4343.153NLT概述

    SMT Power Inductor 技术手册解析

    产品简介


    SMT Power Inductor 是一种高性能表面贴装型电感器,采用紧凑设计和屏蔽结构,适用于高电流场景。此系列电感器包含 PA4343.XXXNLT 和 PM4343.XXXNLT 两个型号,广泛应用于商业和汽车领域。其核心优势在于提供高电流承载能力、低直流电阻(DCR)、高效率、以及卓越的抗噪声性能。这些特性使其成为电源管理和信号处理的理想选择。

    技术参数


    以下是关键的技术规格:
    | 参数 | 型号范围 | 单位 |
    |
    | 感值(Inductance) | 0.15uH 至 47.0uH | uH |
    | 额定电流(Rated Current) | 10A 至 55A | A |
    | 饱和电流(Saturation Current) | 15.5A 至 55A | A |
    | 温度范围 | -55°C 至 +125°C | °C |
    | 最大高度(Height) | 6.5mm | mm |
    | 足印面积(Footprint) | 14.0mm x 12.8mm 最大 | mm² |
    附加特性:
    - 阻抗变化范围:1.7mΩ 至 90mΩ
    - 核心损耗(Core Loss):通过频率调节适配不同负载需求

    产品特点和优势


    1. 高电流承载能力:最大额定电流达 55A,满足大功率应用需求。
    2. 低直流电阻:DCR 最低可达 1.7mΩ,减少功率损耗。
    3. 屏蔽构造:降低电磁干扰,确保稳定运行。
    4. 高效率与小体积:结合了紧凑设计与高性能,适用于空间有限的应用场景。
    5. 强兼容性:既适合商业环境,也符合汽车级标准(PM 系列)。

    应用案例和使用建议


    - 应用案例:
    - 在 DC-DC 转换器中作为储能元件,改善能量转换效率。
    - 用于服务器和通信设备电源系统,支持高频开关电路。
    - 汽车电子模块中用于滤波和稳压。
    - 使用建议:
    - 根据具体电流需求选择合适型号,避免因电流不足导致性能下降。
    - 在高温环境下使用时需额外考虑散热设计。
    - 优先选用 PM 系列以满足汽车级认证需求。

    兼容性和支持


    - 兼容性:PA4343 系列支持商业和汽车领域,与主流 PCB 尺寸匹配。
    - 支持:厂商提供详细的电气性能测试报告,并针对量产需求开放快速交付通道。

    常见问题与解决方案


    1. 问题:饱和电流低于预期值
    - 解决方案:检查环境温度是否过高;若温度接近极限,可改用更高饱和电流型号。
    2. 问题:自发热严重
    - 解决方案:优化 PCB 布局,增加铜箔宽度;降低工作电流密度。
    3. 问题:电感值漂移
    - 解决方案:选择精度更高的型号(如带星标的产品)。

    总结和推荐


    PA4343.XXXNLT 和 PM4343.XXXNLT 系列电感器凭借其高电流承载能力、低阻抗特性和优异的屏蔽性能,在工业和汽车领域表现出色。对于需要高效能和高可靠性的场景,强烈推荐使用。无论是商业用途还是汽车应用,此系列产品均能满足严苛的工作环境要求。此外,厂商提供的技术支持和服务使得产品更值得信赖。
    如果您正在寻找一款兼顾性能与成本的电感器,此系列无疑是最佳选择之一!

PA4343.153NLT参数

参数
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 12.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 28mΩ
额定电流 9A
Q值 -
长*宽*高 14mm*12.8mm*6.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PA4343.153NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4343.153NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4343.153NLT PA4343.153NLT数据手册

PA4343.153NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.531 ¥ 4.4975
1000+ $ 0.5263 ¥ 4.4573
1500+ $ 0.5215 ¥ 4.4172
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 2248.75
