PE-53829SNL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1.26A 112μH 300mΩ ±20% 标准安装,贴片安装 15.75mm*15.24mm*9.91mm
供应商型号: UA-PE-53829SNL
供应商: 海外现货
标准整包数: 30

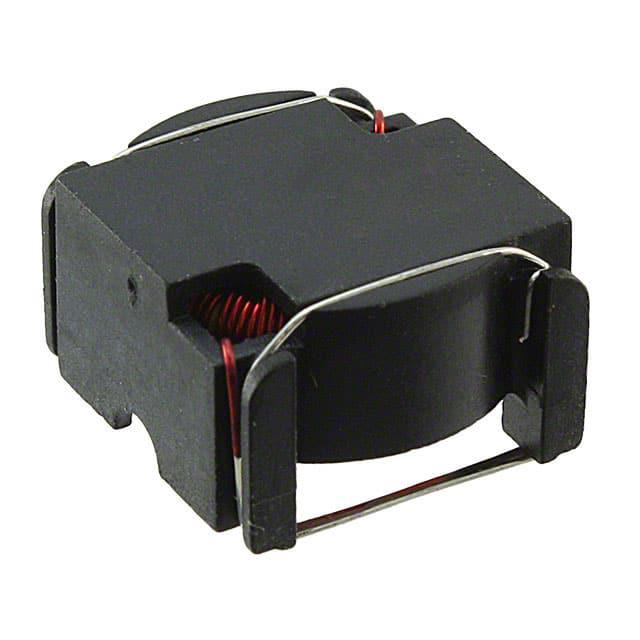

PULSE ELECTRONICS 贴片电感 PE-53829SNL

PE-53829SNL概述

    电子元器件产品技术手册:脉冲电源电感器

    1. 产品简介


    本产品是脉冲电源电感器系列(Pulse Power Inductors),型号涵盖PE-53801到PE-54044。这些电感器设计用于National Semiconductor的Simple Switcher™系列,适用于高频开关电源电路。主要功能是存储能量并在需要时释放,从而实现高效能的能量转换。这些电感器广泛应用于消费电子产品、工业控制、通信设备以及便携式设备等领域。

    2. 技术参数


    下表展示了各型号电感器的技术参数:
    | 型号 | 通孔/表面安装 | 额定电感值 (µH) | 最大直流电流 (ADC) | 顶部电压 (V-µSec) | 直流电阻 (Ω) | 外形尺寸(mm) |
    ||
    | PE-53801NL | 通孔 | 259 | 0.13 | 23.1 | 3.4 | 9.14 x 7.87 x 6.35 |
    | PE-53802NL | 通孔 | 178 | 0.16 | 16.5 | 2.8 | 10.16 x 7.62 x 7.62 |
    | ... | ... | ... | ... | ... | ... | ... |
    | PE-54044NL | 通孔 | 77 | 3.0 | 59.4 | 0.08 | 16.13 x 9.27 x 12.7 |

    3. 产品特点和优势


    - 高可靠性:符合UL 94V-0标准,具有优良的耐燃性。
    - 宽温度范围:工作温度范围为-40°C至+130°C,适用于恶劣环境。
    - 高性能:可达到150kHz的工作频率,适用于高频电路。
    - 灵活性:提供通孔和表面贴装两种版本,方便不同应用场景的需求。
    - 兼容性:与National Semiconductor的Simple Switcher™系列高度兼容。

    4. 应用案例和使用建议


    - 消费电子:用于手机充电器、笔记本电脑适配器等设备中,确保稳定的能源供应。
    - 工业控制:在工业自动化系统中作为储能元件,确保系统的可靠运行。
    - 通信设备:在路由器、交换机等设备中提高电源效率。
    使用建议:
    - 在选择电感器时,需考虑实际工作环境的温度范围及电流需求。
    - 为保证最佳性能,建议将电感器放置在散热良好的位置,并保持适当的通风。

    5. 兼容性和支持


    - 兼容性:这些电感器与National Semiconductor的Simple Switcher™系列完全兼容,可无缝集成。
    - 支持和服务:Pulse Engineering提供完善的售后技术支持和维修服务,确保客户在使用过程中无后顾之忧。

    6. 常见问题与解决方案


    - Q: 如何判断电感器是否损坏?
    - A: 使用万用表测量直流电阻,如电阻值与规格不符,则可能已损坏。
    - Q: 电感器如何正确安装?
    - A: 确保电感器安装方向正确,且与电路板保持适当距离,避免相互干扰。

    7. 总结和推荐


    总体而言,脉冲电源电感器系列产品凭借其高可靠性和优异性能,在各类应用中表现出色。特别是对于要求较高温度稳定性和效率的应用场景,这些电感器是理想的选择。建议在相关项目中优先考虑使用该系列产品,以确保系统的长期稳定运行。

PE-53829SNL参数

参数
容差 ±20%
直流电阻(DCR) 300mΩ
额定电流 1.26A
Q值 -
测试频率 -
电感值 112μH
饱和电流(LSAT) -
自谐振频率(SRF) -
长*宽*高 15.75mm*15.24mm*9.91mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 管装

PE-53829SNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53829SNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-53829SNL PE-53829SNL数据手册
