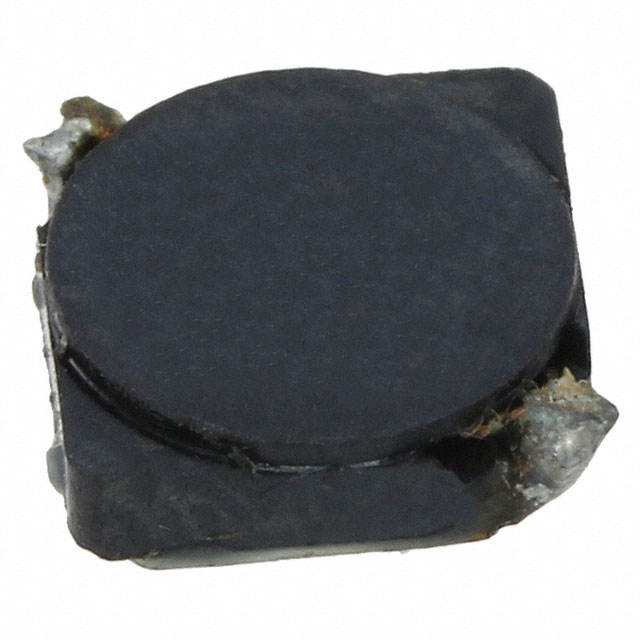

PG0087.332NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 40MHz 2A 2A 3.3μH 55mΩ ±20% 2424 标准安装,贴片安装 6.2mm*6.2mm*2mm
供应商型号: N-PG0087.332NLT
供应商: 云汉优选
标准整包数: 1500
PULSE ELECTRONICS 贴片电感 PG0087.332NLT

PG0087.332NLT概述

    # SMT Power Inductors: Shielded Drum Core - PG0087NL Series

    产品简介


    SMT Power Inductors 系列中的 Shielded Drum Core - PG0087NL 系列,是一系列高性能的表面贴装电感器,主要用于电源管理、滤波器和电磁干扰抑制等领域。这些电感器以其紧凑的封装和出色的电气性能而闻名,适用于各种消费电子、通信设备、医疗设备和工业控制系统。

    技术参数


    以下是 PG0087NL 系列的一些关键技术规格:
    | 参数 | 描述 |

    | 最大高度 | 2.0 mm |
    | 脚位尺寸 | 6.2 mm x 6.2 mm |
    | 额定电流 | 最高 3.5 A |
    | 电感范围 | 0.9 µH 至 4.5 mH |
    | 电气规格 @ 25°C | 工作温度范围:-40°C 至 +130°C |
    | 测试条件 | 除非另有说明,所有测试均在 100 kHz 下进行,0.1 VAC 电压 |

    产品特点和优势


    PG0087NL 系列电感器具有以下显著特点和优势:
    1. 屏蔽结构:内部采用屏蔽设计,能有效减少外部磁场的干扰,确保电感器在恶劣环境下仍能稳定工作。
    2. 高饱和电流:提供较高的饱和电流,保证在高功率应用中的可靠性。
    3. 低直流电阻:低直流电阻有助于减少能量损耗,提高效率。
    4. 宽泛的电感值范围:可选电感值范围广,满足不同应用场景的需求。
    5. RoHS 合规:所有型号均符合 RoHS 规范,环保且安全。

    应用案例和使用建议


    PG0087NL 系列电感器广泛应用于开关电源、稳压电路、EMI 滤波器等领域。例如,在电源适配器中,PG0087NL 系列可用于输出滤波和纹波抑制,以确保稳定的输出电压。
    使用建议
    1. 系统测试:由于电感器的工作温度会受到具体应用系统的影响,建议在实际系统中进行测试,以确保最佳性能。
    2. 电流限制:在高功率应用中,注意控制电流,以防止过热。
    3. 纹波电流管理:在高纹波电流环境中,考虑核心损耗的影响,可能需要降低额定电流,以避免组件过热。

    兼容性和支持


    PG0087NL 系列电感器具有良好的兼容性,可以与多种电子元件和设备配合使用。此外,Pulse Electronics 提供全方位的技术支持和售后服务,包括产品咨询、样品请求和技术文档支持。

    常见问题与解决方案



    常见问题与解决方案


    1. 如何确认电感器的额定电流?
    - 通过查看产品规格表中的“Irated”参数,或者参考技术手册中的相关章节来确定。
    2. 电感器出现过热现象怎么办?
    - 检查实际工作电流是否超过额定电流,并根据实际需求进行电流限制。如果温度仍然过高,可能需要增加散热措施。
    3. 如何选择合适的电感值?
    - 根据具体应用场景的需求,如滤波效果、电流大小等因素,参考产品规格表选择合适的电感值。

    总结和推荐


    PG0087NL 系列 SMT Power Inductors 是一款高性能的电感器产品,适用于多种电子设备和系统。凭借其优异的电气性能、广泛的电感值范围和良好的兼容性,该系列产品在市场中具有很强的竞争优势。我们强烈推荐使用该系列产品,特别是在对电感器性能要求较高的应用场合。如果您有任何疑问或需要进一步的技术支持,请联系 Pulse Electronics 官方技术支持团队。

PG0087.332NLT参数

参数
容差 ±20%
直流电阻(DCR) 55mΩ
额定电流 2A
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 2A
自谐振频率(SRF) 40MHz
长*宽*高 6.2mm*6.2mm*2mm
通用封装 2424
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PG0087.332NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PG0087.332NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PG0087.332NLT PG0087.332NLT数据手册
