PA4335.472NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 1MHz 23MHz 1.6A 1.25A 4.7μH 260mΩ ±20% 标准安装,贴片安装 2.7mm*2.2mm*1.2mm
供应商型号: UA-PA4335.472NLT
供应商: 海外现货
标准整包数: 2000

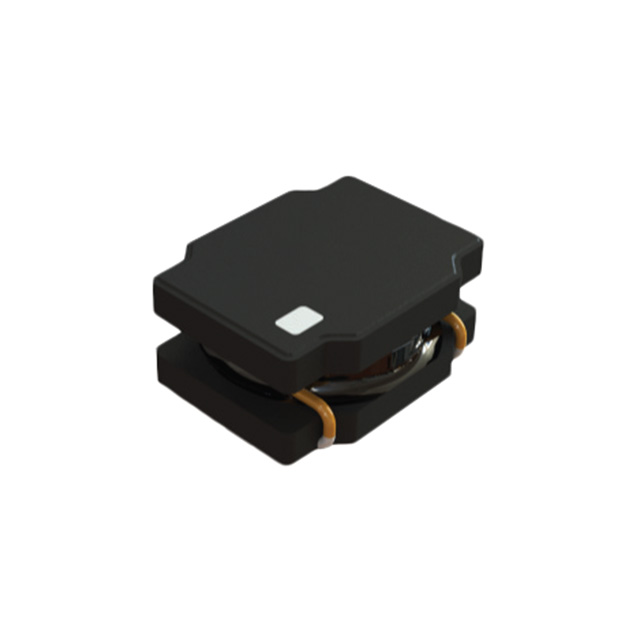

PULSE ELECTRONICS 贴片电感 PA4335.472NLT

PA4335.472NLT概述

    Pulse Electronics SMT Power Inductor - PA4335.XXXNLT Series

    产品简介


    Pulse Electronics的PA4335.XXXNLT系列是一款表面贴装技术(SMT)功率电感器,采用屏蔽鼓式芯设计。这种电感器主要用于电源管理和滤波应用,适用于各种电子产品,如通信设备、工业自动化系统和消费电子产品。其屏蔽结构能够有效减少漏磁通量,提高电感器的稳定性和可靠性。

    技术参数


    - 尺寸: 高度最大为1.2mm,脚印最大为2.7mm x 2.2mm。
    - 电流额定值: 最大可达4.05A。
    - 电感范围: 从0.24μH到10μH。
    - 电气规格: 在25°C时,工作温度范围为-40°C至+125°C。
    - 典型电气特性: 包括自谐振频率、直流电阻、饱和电流、加热电流等。
    - 封装信息: 零件号、引脚布局、尺寸等详细信息可参考机械参数表。

    产品特点和优势


    PA4335.XXXNLT系列电感器具有以下特点和优势:
    - 屏蔽结构: 减少漏磁通量,提升抗干扰能力。
    - 高饱和电流: 即使在高电流下也能保持稳定的电感值。
    - 良好的冲击抵抗: 金属化芯端接提供了出色的抗震性能。
    - 广泛的应用温度范围: 能够适应各种极端环境下的应用需求。

    应用案例和使用建议


    应用案例
    - 通信设备: 用于电源管理和滤波,保证信号传输的稳定性。
    - 工业自动化: 用于各类控制电路,提供可靠的电流过滤和电压调节。
    - 消费电子产品: 如手机、平板电脑等,确保电源管理模块的高效运行。
    使用建议
    - 环境适应性: 在选择具体型号时,考虑应用环境的温度和电流要求,确保选型正确。
    - 散热管理: 虽然PA4335.XXXNLT系列具备良好的温升特性,但在高电流环境下仍需注意散热问题。
    - 布局优化: 布局设计时应尽量减少寄生电容和电感的影响,以提高整体性能。

    兼容性和支持


    PA4335.XXXNLT系列电感器与其他常见的电子元件兼容良好,可以在广泛的电路板设计中使用。Pulse Electronics提供了详细的技术文档和支持服务,确保用户能够顺利集成并优化使用体验。

    常见问题与解决方案


    1. 问: 如何判断电感器是否达到饱和状态?
    - 答: 观察电感值的变化,当电感值下降约30%时,即表明电感器已经接近饱和。

    2. 问: 如何确定适当的电流额定值?
    - 答: 根据应用的实际需求选择,通常需要结合饱和电流和加热电流来综合考量。

    总结和推荐


    PA4335.XXXNLT系列电感器以其优秀的屏蔽结构、高饱和电流和良好的冲击抵抗等特点,成为电源管理和滤波应用的理想选择。无论是通信设备、工业自动化还是消费电子产品,都能发挥其优势。强烈推荐使用此系列电感器以提升产品的可靠性和效率。

PA4335.472NLT参数

参数
容差 ±20%
直流电阻(DCR) 260mΩ
额定电流 1.25A
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 1.6A
自谐振频率(SRF) 23MHz
长*宽*高 2.7mm*2.2mm*1.2mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PA4335.472NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4335.472NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PA4335.472NLT PA4335.472NLT数据手册

PA4335.472NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.155 ¥ 1.2989
4000+ $ 0.15 ¥ 1.257
6000+ $ 0.1375 ¥ 1.1523
库存: 12000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2597.8
