首页  >  产品百科  >  PF0560.104NLT

PF0560.104NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 6.6MHz 1.35A 1.25A 100μH 304mΩ ±25% 贴片安装 10.4mm*10.3mm*4mm
供应商型号: PF0560.104NLT
供应商: Master
标准整包数: 620

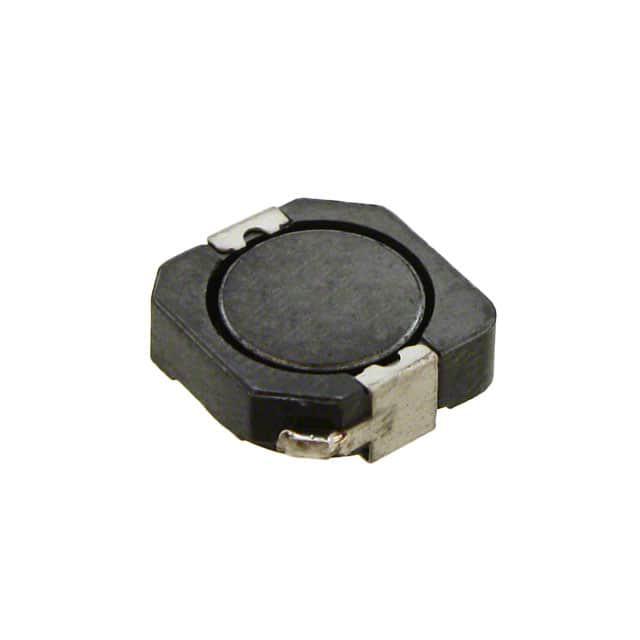

PULSE ELECTRONICS 贴片电感 PF0560.104NLT

PF0560.104NLT概述

    SPM2007 (11/07) SMT Power Inductors Shielded Drum Core - PF0560NL Series

    产品简介


    本手册介绍的是PF0560NL系列的屏蔽型圆柱芯表面贴装(SMT)功率电感器。这些电感器适用于广泛的应用领域,包括消费电子产品、通信设备和工业自动化系统。它们的主要功能是储存能量并平滑电源输出,以确保稳定的工作条件。

    技术参数


    | 参数 | 具体值 |

    | 高度 | 最大4.0mm |
    | 封装尺寸 | 10.4 x 10.4mm |
    | 电流额定值 | 最大6.5A |
    | 电感范围 | 1.5μH 至 330μH |
    | 防焊锡温度 | 260°C |
    | 引脚技术 | 兼容贴片技术 |

    产品特点和优势


    - 高电流额定值:最大6.5A,可满足高电流需求。
    - 宽电感范围:覆盖1.5μH至330μH,适应多种电路设计需求。
    - 小封装尺寸:高度仅4.0mm,适合紧凑布局。
    - 优良的散热性能:经过严格的热测试,确保长时间稳定运行。

    应用案例和使用建议


    该系列电感器适用于DC-DC转换器、LED驱动器和电源模块等多种应用场合。在使用时,需注意以下几点:
    - 在高温环境下使用时,考虑适当降额使用。
    - 针对高频应用,需额外考虑核心损耗的影响。

    兼容性和支持


    - 兼容性:PF0560NL系列电感器与标准SMT技术完全兼容,便于自动化生产和组装。
    - 技术支持:厂商提供详细的安装指南和技术支持,帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题:在高电流下工作时,电感器发热严重。
    - 解决方案:通过选择适当的电感器型号或降低工作电流来减轻发热问题。
    2. 问题:焊接后出现开路现象。
    - 解决方案:检查焊接过程,确保良好的焊接质量;如需返修,请联系技术支持。

    总结和推荐


    综上所述,PF0560NL系列电感器凭借其高电流额定值、宽电感范围及优良的散热性能,在多种应用场景中表现出色。如果您正在寻找一款可靠且高效的SMT功率电感器,强烈推荐使用PF0560NL系列。无论是用于消费电子产品还是工业自动化设备,这款电感器都能为您提供出色的性能表现。

PF0560.104NLT参数

参数
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 1.35A
自谐振频率(SRF) 6.6MHz
容差 ±25%
直流电阻(DCR) 304mΩ
额定电流 1.25A
Q值 -
长*宽*高 10.4mm*10.3mm*4mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PF0560.104NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PF0560.104NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PF0560.104NLT PF0560.104NLT数据手册

PF0560.104NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
620+ $ 0.7118 ¥ 5.9181
1240+ $ 0.6879 ¥ 5.7169
1860+ $ 0.6815 ¥ 5.5811
2480+ $ 0.6815 ¥ 5.5811
库存: 2480
起订量: 620 增量: 0
交货地:
最小起订量为:620
合计: ¥ 3669.22
直接购买
加入购物车
