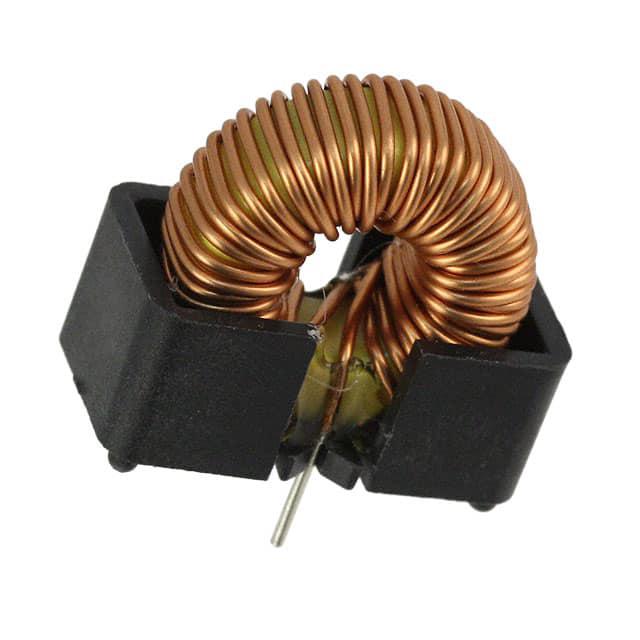

PE-54040NL

产品分类: 插件电感
厂牌: PULSE ELECTRONICS
产品描述: 20KHz 3A 38μH 50mΩ ±20% 垂直安装,通孔安装 21.09mm*11.43mm*24.13mm
供应商型号: PE-54040NL
供应商: Master
标准整包数: 10
PULSE ELECTRONICS 插件电感 PE-54040NL

PE-54040NL概述


    产品简介


    Pulse Electronics SPM200747 系列 SMT 功率电感
    产品类型: SMT 功率电感
    主要功能: 适用于 National Semiconductor 的 150kHz Simple Switcher™,提供高效的电源转换解决方案。
    应用领域: 广泛应用于电源管理、通信设备、工业控制、汽车电子等领域。

    技术参数


    电气规格 @ 25°C
    - 操作温度范围: -40°C 至 +125°C
    - 直流电阻 (DCR): 范围从 0.13Ω 到 1.81Ω
    - 标称电感量 (µH): 范围从 6.6µH 到 323µH
    - 额定电流 (ADC): 范围从 0.06A 到 3.4A
    - 最大 Etop (V-µSec): 范围从 0.05V-µSec 到 72.6V-µSec
    机械规格
    - 尺寸多样,包括 LP、LCI、KM 和 HCI 系列
    - 兼容多种封装类型,包括通孔和表面贴装版本
    - 符合 UL 94V-0 阻燃标准

    产品特点和优势


    独特功能和优势:
    - 设计用于 150kHz Simple Switcher™,提供高效电源转换
    - 多种型号和规格,满足不同应用需求
    - 表面贴装和通孔版本均符合 RoHS 标准
    - 优良的热稳定性和可靠性,可在极端环境下稳定工作

    应用案例和使用建议


    应用案例:
    - 在手机充电器中用于电压调节和稳压
    - 在工业控制设备中用于电源转换
    - 在汽车电子系统中作为电源管理组件
    使用建议:
    - 确保所选型号的额定电流和电感值符合实际应用需求
    - 在安装时注意电感与散热片之间的距离,确保良好的热管理
    - 使用合适的焊接工艺和温度曲线,以保证焊接质量和可靠性

    兼容性和支持


    兼容性:
    - 适用于各种主流电源管理芯片,如 National Semiconductor 的 Simple Switcher™ 系列
    - 兼容多种 PCB 布局设计,便于集成到现有系统中
    支持:
    - 提供详尽的技术文档和支持服务
    - 可根据客户需求提供定制化解决方案

    常见问题与解决方案


    常见问题:
    1. 问题: 电感电流不稳定
    解决方案: 检查电感的额定电流是否满足应用需求,必要时更换合适型号。
    2. 问题: 温度过高导致失效
    解决方案: 改善散热设计,增加散热片或散热器,并确保良好的空气流通。
    3. 问题: 无法正常焊接
    解决方案: 使用适当的焊接工艺和温度曲线,确保焊点的质量。

    总结和推荐


    综合评估:
    - 优点:
    - 适用于多种应用场合,特别是高频电源管理
    - 高可靠性和稳定性
    - 兼容多种封装类型,易于集成
    推荐使用:
    - 结论: 强烈推荐使用 Pulse Electronics 的 SPM200747 系列 SMT 功率电感。其卓越的性能和广泛的适用性使其成为电源管理领域的理想选择。

PE-54040NL参数

参数
Q值 -
测试频率 20KHz
电感值 38μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 50mΩ
额定电流 3A
长*宽*高 21.09mm*11.43mm*24.13mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 托盘
