首页  >  产品百科  >  PA0297NLT

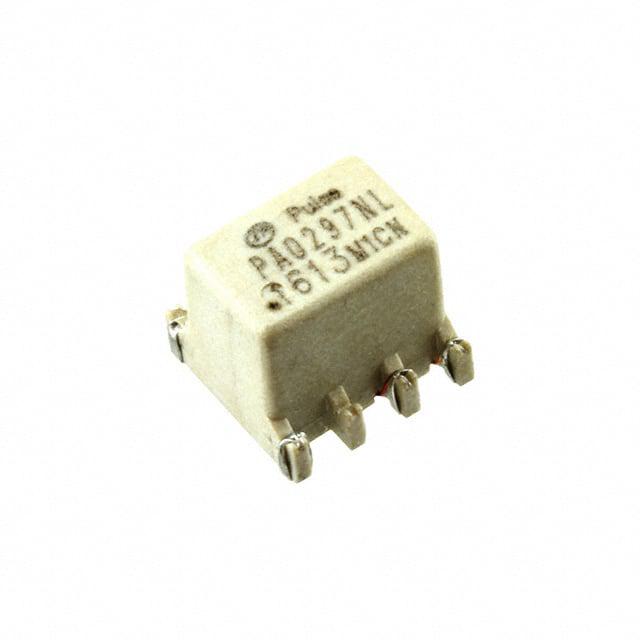

PA0297NLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 2:1:1 1.2mH 27.2Vμs 贴片安装 9.02mm*8.64mm*7.62mm
供应商型号: UA-PA0297NLT
供应商: 海外现货
标准整包数: 400

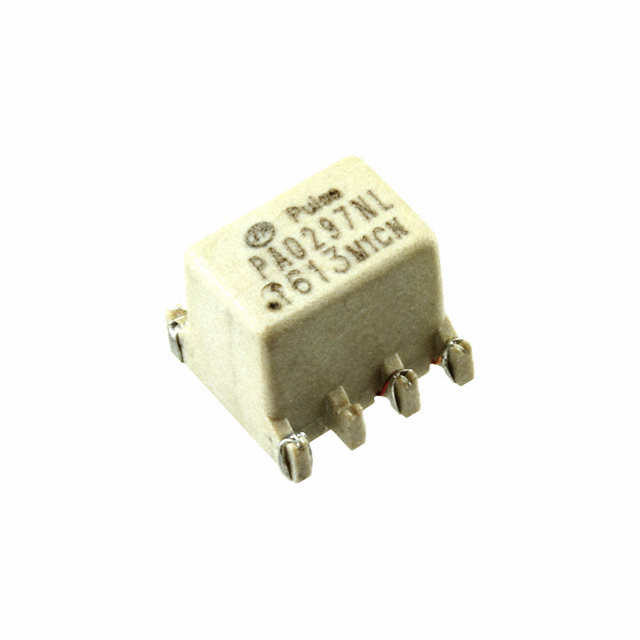

PULSE ELECTRONICS 脉冲变压器 PA0297NLT

PA0297NLT概述

    SMT Gate Drive Transformers 技术手册

    产品简介


    SMT Gate Drive Transformers 是一种专为开关电源设计的变压器,主要用于高压隔离、驱动栅极信号等应用。这些变压器适用于频率高达50kHz及以上的高频电路。它们主要应用于电机控制、电源管理、逆变器等领域,确保系统在高电压和高频环境下稳定运行。

    技术参数


    以下是从技术手册中提取的技术规格、性能参数、支持的电气特性、工作环境等信息。
    | 参数 | 值 |

    | 工作频率 | 50kHz 及以上 |
    | 最大耐压 | 1500VDC 基本绝缘,1500VDC 功能绝缘 |
    | 初级电感 | 785μH (最小) |
    | 漏电感 | 0.46μH (最大) |
    | 初级直流电阻 | 0.60Ω (最大) |
    | 次级直流电阻 | 0.60Ω (最大) |
    | 包装尺寸 | 8.6 x 6.7 x 2.5 mm |

    产品特点和优势


    SMT Gate Drive Transformers 的主要特点是高电压隔离能力(最高可达1500VDC),并且具有优秀的电气性能。这些变压器非常适合需要高压隔离的应用,如电机驱动和电源管理。相比市场上其他同类产品,其体积小巧且易于安装,能够提供稳定的电流和电压转换,显著提升系统的可靠性和稳定性。

    应用案例和使用建议


    这类变压器广泛应用于各种电机控制系统、电源转换系统和逆变器中。例如,在电机驱动应用中,这些变压器可以有效隔离控制器和电机,避免高压环境下的损坏。在电源转换应用中,它们能提供高效的能量传输,确保电力供应稳定。
    使用建议:
    - 在使用过程中,确保所有连接正确无误,避免短路等问题。
    - 定期检查工作温度,确保不超过规定的范围(-40°C至+130°C)。
    - 使用前务必检查产品的额定电压和频率,以确保符合具体应用场景的需求。

    兼容性和支持


    SMT Gate Drive Transformers 支持多种封装形式,可以根据需求选择合适的型号。例如,部分型号可选配标准的卷带包装(Tape & Reel),便于自动化生产和运输。厂商还提供详尽的技术文档和支持服务,确保用户能够在使用过程中获得及时帮助。

    常见问题与解决方案


    1. 问题: 为什么在高温环境下设备性能不稳定?
    - 解决方案: 确保工作温度在规定的范围内,定期检查并调整散热装置。
    2. 问题: 设备接通后没有反应?
    - 解决方案: 检查电源连接是否正常,确认初级绕组和次级绕组的连接无误。
    3. 问题: 电气特性不符合预期?
    - 解决方案: 检查设备是否按要求正确安装,确保符合电气特性的应用环境。

    总结和推荐


    综上所述,SMT Gate Drive Transformers 是一款高性能、高可靠性的电子元器件。它们在电机控制和电源管理领域表现出色,能够满足大多数高压隔离和信号驱动的应用需求。如果您的项目需要这类高性能变压器,强烈推荐使用SMT Gate Drive Transformers。

PA0297NLT参数

参数
匝数比 2:1:1
ET(伏特-时间) 27.2Vμs
电感值 1.2mH
变压器类型 -
长*宽*高 9.02mm*8.64mm*7.62mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PA0297NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA0297NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 脉冲变压器 PULSE ELECTRONICS PA0297NLT PA0297NLT数据手册

PA0297NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 1.6875 ¥ 14.8484
800+ $ 1.625 ¥ 14.2984
1200+ $ 1.4875 ¥ 13.0886
库存: 584
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 5939.36
直接购买
加入购物车
