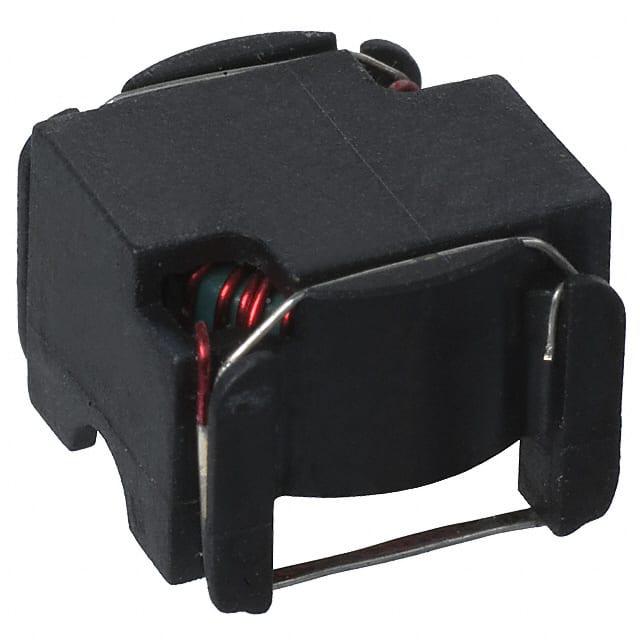

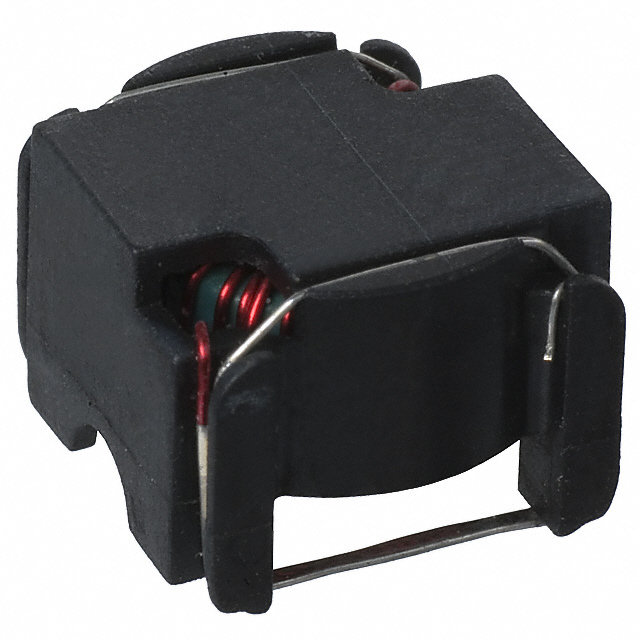

PE-53606NL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 940mA 114μH 405mΩ 标准安装,贴片安装 11.18mm*11.05mm*9.14mm
供应商型号: 553-1433-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 贴片电感 PE-53606NL

PE-53606NL概述

    SMT Power Inductors Toroid - SLIC Series

    产品简介


    SMT(表面贴装技术)功率电感器Toroid - SLIC系列是一种广泛应用于电子设备中的关键元件。这一系列的产品包含十五种不同的封装尺寸,涵盖了广泛的电流等级,最高可达23.8ADC,并且频率范围可达到1MHz。SLIC系列的产品设计用于高可靠性需求的应用场合,比如通信设备、计算机、消费电子产品以及工业控制系统等领域。

    技术参数


    | 封装型号 | 电感量 (µH) | 额定电流 (A) | 电流密度 (Irated) (A) | 温升参考值 (℃) | 能耗损失系数 (K3) |
    |
    | LCI-20 | 1.01 | 3.40 | 9.35 | 11 | 0.53 |
    | LCI-30 | 3.8 | 4.80 | 14.705 | 17.3 | 1.76 |
    | LCI-37 | 2.5 | 8.00 | 7.055 | 8.3 | 1.77 |
    | LCI-44 | 4.9 | 7.80 | 10.54 | 12.4 | 3.04 |
    | LCI-50 | 9.3 | 7.20 | 15.895 | 18.7 | 4.92 |
    其他技术规格如下:
    - 电流等级:最高23.8ADC
    - 频率范围:高达1MHz
    - 温度范围:-40°C到+130°C
    - 包装选项:提供标准包装和带卷带包装(加"T"后缀)

    产品特点和优势


    SLIC系列电感器具有多种显著的优点:
    1. 多样化的封装尺寸:SLIC系列包含了从20到68的不同尺寸,可以适应不同的应用场景和需求。
    2. 高电流承载能力:电感器的最大电流等级高达23.8ADC,使其适用于需要大电流的应用。
    3. 低损耗:先进的材料和技术使得电感器具有很低的铜损和铁损,有助于提高整体效率。
    4. 高可靠性:经过严格的质量控制流程,确保产品的稳定性和长寿命。

    应用案例和使用建议


    SLIC系列电感器常被用于开关电源和滤波电路中,以减少电压波动并提高系统的稳定性。在具体应用时,应注意以下几点:
    1. 正确选择型号:根据所需的工作电流和环境温度选择合适的电感器。
    2. 散热管理:高电流操作可能会产生大量热量,需要适当的散热措施以避免热失控。
    3. 合理布线:电感器在电路板上的位置和布线方式会影响其性能,建议遵循制造商提供的布局指导。

    兼容性和支持


    SLIC系列电感器与大多数常见的电子元件和设备具有良好的兼容性。制造商提供了详细的技术文档和在线支持服务,以便用户解决问题和获取技术支持。同时,电感器符合RoHS标准,适用于环保要求高的应用场景。

    常见问题与解决方案


    1. 问题:电感器出现过热现象。
    解决方案:检查电路中是否有电流过载,并考虑增加散热措施。
    2. 问题:电感器的电感量发生变化。
    解决方案:确认电感器是否在规定的温度范围内工作,并重新检查电感器的连接情况。
    3. 问题:电感器的直流电阻过高。
    解决方案:检查是否超过额定电流,并重新计算电路参数以保证正常运行。

    总结和推荐


    综上所述,SLIC系列SMT功率电感器凭借其多样化的封装尺寸、高电流承载能力和低损耗等优点,在各种应用场景中表现出色。建议对这些特性有需求的用户考虑选用SLIC系列电感器。无论是用于通信设备还是工业控制系统,这些电感器都能提供出色的性能和可靠性,满足不同用户的需求。

PE-53606NL参数

参数
电感值 114μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 -
直流电阻(DCR) 405mΩ
额定电流 940mA
Q值 -
测试频率 -
长*宽*高 11.18mm*11.05mm*9.14mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 管装

PE-53606NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53606NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS PE-53606NL PE-53606NL数据手册

PE-53606NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.461 ¥ 20.7955
10+ $ 1.7928 ¥ 15.1492
45+ $ 1.4625 ¥ 12.239
90+ $ 1.3547 ¥ 11.3368
135+ $ 1.2951 ¥ 10.8381
270+ $ 1.199 ¥ 10.0345
540+ $ 1.1098 ¥ 9.2876
1035+ $ 1.0317 ¥ 8.6344
2520+ $ 0.9555 ¥ 7.9963
库存: 683
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 20.79
直接购买
加入购物车
