首页  >  产品百科  >  PE-52626NL

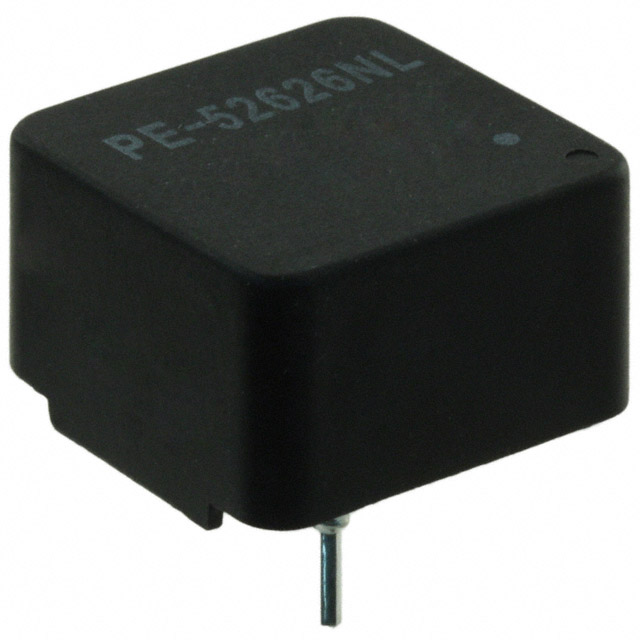

PE-52626NL

产品分类: 插件电感
厂牌: PULSE ELECTRONICS
产品描述: 20KHz 1.5A 220μH 420mΩ ±20% 水平安装,通孔安装 18.03mm*18.03mm*11.68mm
供应商型号: UA-PE-52626NL
供应商: 海外现货
标准整包数: 25
PULSE ELECTRONICS 插件电感 PE-52626NL

PE-52626NL概述

    高性能低剖面电感器:产品手册详解
    本文将对Pulse Engineering公司生产的高性能低剖面电感器进行全面解析,包括产品介绍、技术参数、特点与优势、应用案例及建议、兼容性和支持、常见问题及解决方案等内容。通过这些详尽的信息,帮助您更好地理解和使用这一系列电感器。

    1. 产品简介


    产品类型:低剖面垂直封装电感器
    主要功能:提供高电感稳定性,适用于一般用途,特别适合开关模式电源转换器和纹波滤波器。
    应用领域:广泛应用于开关电源转换器、纹波滤波器等领域。

    2. 技术参数


    以下是不同型号电感器的技术规格:
    | 型号 | 电感值(μH) | 最大电流(A) | 储存电压(V-μSec) | 能量存储(μJ) | 典型DCR(Ω MAX) |
    |
    | PE-52625NL/PE-52645NL | 150 | 1.7 | 80 | 215 | 0.42 |
    | PE-52626NL/PE-52646NL | 220 | 1.5 | 90 | 240 | 0.42 |
    | PE-52627NL/PE-52647NL | 330 | 1.0 | 100 | 165 | 0.78 |
    | PE-52628NL/PE-52648NL | 470 | 0.90 | 120 | 190 | 1.26 |
    | PE-52629NL/PE-52649NL | 680 | 0.85 | 175 | 245 | 1.50 |
    | PE-52630NL/PE-52650NL | 820 | 0.75 | 175 | 230 | 2.40 |
    | PE-52631NL/PE-52651NL | 1000 | 0.50 | 175 | 125 | 2.60 |
    注:除非另有说明,所有容差为±10%。IDC(最大直流电流)额定值为在低E.TOP条件下40℃温度上升时的额定值。在E.TOP条件下需降流20%。

    3. 产品特点和优势


    - 高电感稳定性:具有优秀的电感稳定性,能够适应不同的电压秒数和负载电流变化。
    - 紧凑设计:采用标准的低剖面或垂直封装,节省空间,易于安装。
    - 广泛适用:适用于各种应用场合,如开关模式电源转换器和纹波滤波器等。

    4. 应用案例和使用建议


    这些电感器广泛应用于各类开关电源转换器和纹波滤波器中,确保了系统的高效运行和稳定性。例如,在电源转换器中,选择适当的电感器型号可以有效抑制纹波电压,提高电源的效率和可靠性。对于特定应用场合,建议根据电感器的技术参数和负载需求进行合理选型。

    5. 兼容性和支持


    - 兼容性:支持与各种开关电源转换器和其他电子元器件的良好兼容性。
    - 支持和服务:Pulse Engineering提供全面的技术支持和售后服务,包括咨询、技术支持、维修服务等。

    6. 常见问题与解决方案


    1. 问题:电感器在长时间工作后出现过热现象。
    解决方案:检查负载电流是否超过规定值,如果超过,则应减少电流或更换更大容量的电感器。

    2. 问题:电感器在电路中出现噪音干扰。
    解决方案:检查是否有电磁干扰源,采取隔离措施,如增加屏蔽罩或重新布局电路。

    7. 总结和推荐


    该系列电感器凭借其高电感稳定性、紧凑的设计和广泛的应用领域,在市场上具有很强的竞争优势。我们强烈推荐这些电感器用于开关电源转换器和纹波滤波器等应用场景,以确保系统的稳定性和高效运行。
    如果您对这些电感器有任何疑问,或者需要进一步的技术支持,可以通过Pulse Engineering的全球网络联系他们获取帮助。

PE-52626NL参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 420mΩ
额定电流 1.5A
Q值 -
测试频率 20KHz
电感值 220μH
饱和电流(LSAT) -
长*宽*高 18.03mm*18.03mm*11.68mm
安装方式 水平安装,通孔安装
零件状态 在售
包装方式 管装

PE-52626NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-52626NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 插件电感 PULSE ELECTRONICS PE-52626NL PE-52626NL数据手册

PE-52626NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 1.5875 ¥ 13.3033
225+ $ 1.4875 ¥ 12.4653
500+ $ 1.35 ¥ 11.313
库存: 13514
起订量: 100 增量: 25
交货地:
最小起订量为:75
合计: ¥ 997.74
直接购买
加入购物车
