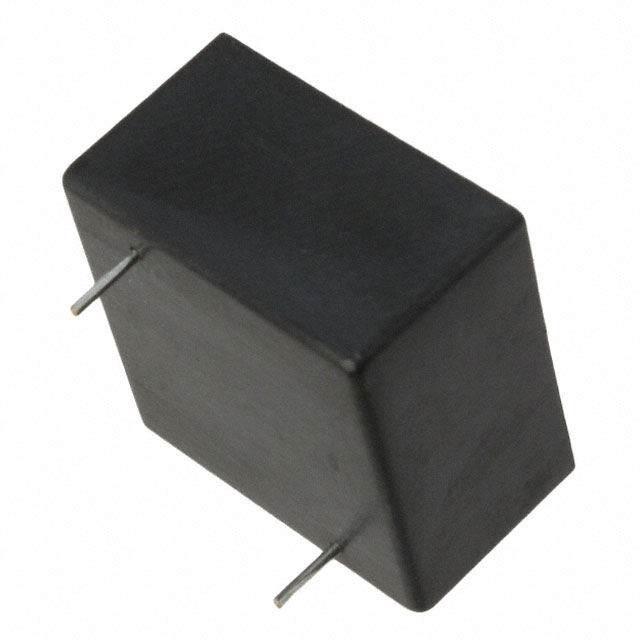

PE-53830NL

产品分类: 插件电感
厂牌: PULSE ELECTRONICS
产品描述: 1.54A 77μH 200mΩ ±20% 垂直安装,通孔安装 16.13mm*16.13mm*9.27mm
供应商型号: JAM-PE-53830NL
供应商: 海外现货
标准整包数: 1
PULSE ELECTRONICS 插件电感 PE-53830NL

PE-53830NL概述


    产品简介


    本产品为脉冲电源电感器系列(型号:LM259X-L1至LM259X-L44),适用于直流电路中的滤波、储能和能量传输等场合。产品设计用于高频应用,典型的工作频率为150kHz(某些型号除外),符合行业标准要求。这些电感器提供通过孔式(THT)和表面贴装(SMT)两种安装方式,适用于多种电子设备和电路板设计。

    技术参数


    以下为部分型号的技术规格摘要:
    | 型号 | 额定电感量 (µH) | 最大直流电流 (ADC) | 最大有效功率 (ETOP) (V-µSec) | 直流电阻 (DCR) (Ω) | 包装规格 |
    |
    | PE-53801NL | 259 | 0.13 | 3.4 | 3.4 | LP-25 |
    | PE-53802NL | 178 | 0.16 | 2.8 | 2.8 | LP-25 |
    | PE-53803NL | 118 | 0.2 | 1.8 | 1.8 | LP-25 |
    | ... | ... | ... | ... | ... | ... |
    注意:
    1. 电感量值可能存在±20%的波动。
    2. 有效功率额定值(ETOP)除特别标注外均为150kHz下测试。
    3. 某些型号的有效功率额定值为100kHz。

    产品特点和优势


    1. 高频率适应性:这些电感器专为150kHz的简单开关(Simple Switcher)设计,确保了高效能的电力传输和存储。
    2. 多样性选择:提供多个型号以满足不同电流和电感需求的应用场景。
    3. RoHS合规性:带有“NL”后缀的产品为RoHS(限制有害物质)合规版本,符合环保要求。
    4. 兼容性好:表面贴装版本可通过增加“T”后缀定制包装形式,便于大规模自动化生产。

    应用案例和使用建议


    1. 电源模块:适用于各类电源模块的设计,如DC-DC转换器和开关电源,以实现高效的电压转换和稳定输出。
    2. 汽车电子:可用于汽车电子系统的直流储能及滤波,保证系统运行稳定。
    3. 工业控制:在工业控制领域,用于信号处理和电源管理模块。
    使用建议:
    - 在使用前需确保电感器的工作温度不超出其额定范围(-40°C至+130°C)。
    - 对于高电流应用,需考虑散热措施以避免热过载。

    兼容性和支持


    1. 兼容性:产品与National Semiconductor公司的SIMPLE SWITCHER™产品线高度兼容,适合其系统设计。
    2. 技术支持:提供详细的尺寸和电气参数表,方便工程师在PCB设计中进行合理布局。对于RoHS合规需求,可联系Pulse公司确认。

    常见问题与解决方案


    1. 问题:电感器在高温环境下性能下降。
    - 解决方案:选择更大电流容量的型号,确保其工作温度在额定范围内。
    2. 问题:电感器安装过程中焊点断裂。
    - 解决方案:正确使用SMT焊接工艺,必要时采用二次回流焊提高连接可靠性。
    3. 问题:产品型号众多,难以选择合适的规格。
    - 解决方案:根据具体应用要求,参考产品手册中的技术规格表选择最适合的型号。

    总结和推荐


    综上所述,Pulse公司的LM259X系列电感器在高频应用领域具有卓越的表现,适用于广泛的电子设备和系统。产品不仅在技术规格上表现出色,而且提供了良好的兼容性和广泛的应用场景支持。针对特定的应用需求,强烈推荐选择这款电感器以获得最佳性能和稳定性。

PE-53830NL参数

参数
测试频率 -
电感值 77μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 200mΩ
额定电流 1.54A
Q值 -
长*宽*高 16.13mm*16.13mm*9.27mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 管装

PE-53830NL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PE-53830NL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 插件电感 PULSE ELECTRONICS PE-53830NL PE-53830NL数据手册

PE-53830NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.1305 ¥ 9.4736
500+ $ 0.9975 ¥ 8.3591
库存: 610
起订量: 264 增量: 1
交货地:
最小起订量为:100
合计: ¥ 947.36
直接购买
加入购物车
