首页  >  产品百科  >  PA4304.562NLT

PA4304.562NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 4.7A 5.6μH 21mΩ ±30% 标准安装,贴片安装 12.5mm*12.5mm*6mm
供应商型号: UA-PA4304.562NLT
供应商: 海外现货
标准整包数: 600

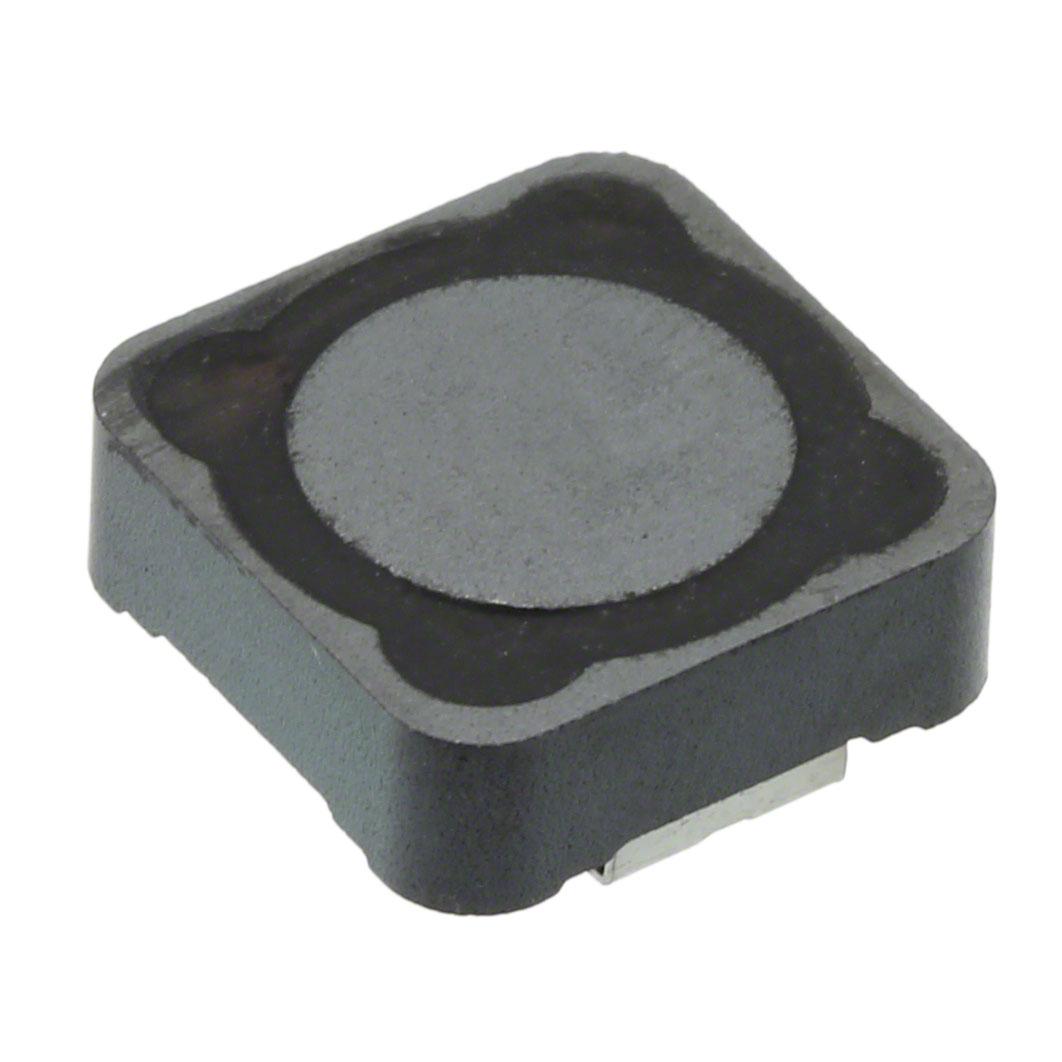

PULSE ELECTRONICS 贴片电感 PA4304.562NLT

PA4304.562NLT概述

    Shielded Drum Core Inductor 技术手册

    1. 产品简介


    Shielded Drum Core Inductor 是一款高可靠性的电感器,用于各种电子设备中,特别是需要屏蔽效果的高频应用场合。它具有出色的稳定性和热稳定性,适用于多种电路设计,如开关电源、滤波器和信号处理电路。

    2. 技术参数


    Shielded Drum Core Inductor 的技术规格如下:
    - 尺寸:高度为4.5mm和6.0mm,最大脚印面积为12.5 x 12.5 mm。
    - 电流范围:0.32A到8.5A。
    - 电感范围:1uH至1000uH。
    - 工作温度:-40°C 至 125°C。
    - 额定电流:具体值根据不同的型号有所不同,范围从0.32A到8.5A。
    - 最大直流电阻:不同型号的范围在8 mΩ至2670 mΩ之间。
    - 最大封装尺寸:12.5 x 12.5 x 4.5 mm 和 12.5 x 12.5 x 6.0 mm。
    电感容差:
    - 1uH 到 8.2uH 范围内的电感容差为±30%。
    - 10uH 到 1000uH 范围内的电感容差为±20%。
    测试条件:
    - 在100kHz,250mV下测试1uH 到 8.2uH 之间的电感值。
    - 在1kHz,250mV下测试10uH 到 1000uH 之间的电感值。

    3. 产品特点和优势


    - 卓越的电磁干扰屏蔽:采用鼓芯结构设计,有效屏蔽电磁干扰。
    - 宽工作温度范围:从-40°C到125°C,适应各种恶劣环境。
    - 高可靠性:通过严格的测试,确保长时间使用下的稳定性。
    - 良好的散热性能:设计合理,便于散热,延长使用寿命。
    - 广泛的应用范围:适用于电源转换、滤波和信号处理等多种电路设计。

    4. 应用案例和使用建议


    应用案例:
    - 开关电源:利用其高电流承受能力和稳定的电感特性,提高电源转换效率。
    - 滤波器:适用于各类滤波电路,提高信号纯净度。
    - 信号处理:在模拟电路和数字电路中作为滤波器和阻抗匹配元件。
    使用建议:
    - 在选择具体型号时,需根据实际应用中的电流和电感需求进行选择。
    - 注意散热管理,特别是在大电流环境下使用时。
    - 定期检查和维护,以确保其长期稳定运行。

    5. 兼容性和支持


    - 兼容性:本产品可以方便地与多种电子元器件和设备配套使用,适用于大多数标准PCB布局。
    - 技术支持:Pulse Electronics 提供全面的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热措施是否到位,增加散热片或风扇辅助散热。 |
    | 电流不稳定 | 确认负载是否稳定,选择合适的型号以满足电流需求。 |
    | 额定电流超出范围 | 降低电流负荷,或更换更高电流容量的型号。 |

    7. 总结和推荐


    Shielded Drum Core Inductor 是一款高度可靠的电感器,具有卓越的性能和广泛的应用范围。其优异的电磁干扰屏蔽能力、宽工作温度范围和良好的散热性能使其成为许多电子设备的理想选择。我们强烈推荐使用这款产品,尤其是在需要高可靠性和高性能的场合。
    联系我们
    如果您有任何疑问或需要进一步的帮助,请联系我们的客户服务团队:
    - Pulse Worldwide
    - 总部:12220 World Trade Drive, San Diego, CA 92128, U.S.A.
    - 电话:+858 674 8100
    - 传真:+858 674 8262
    - Pulse Europe
    - 地址:Zeppelinstrasse 15, 71083 Herrenberg, Germany
    - 电话:+49 7032 7806 0
    - 传真:+49 7032 7806 12
    - Pulse China Headquarters
    - 地址:B402, Shenzhen Academy of Aerospace Technology Bldg., 10th Kejinan Road, High-Tech Zone, Nanshan District, Shenzhen, PR China 518057
    - 电话:+86 755 33966678
    - 传真:+86 755 33966700
    - Pulse North China
    - 地址:Room 2704/2705, Super Ocean Finance Ctr., 2067 Yan An Road West, Shanghai 200336, China
    - 电话:+86 21 62787060
    - 传真:+86 21 62786973
    - Pulse South Asia
    - 地址:135 Joo Seng Road, #03-02, PM Industrial Bldg., Singapore 368363
    - 电话:+65 6287 8998
    - 传真:+65 6287 8998
    - Pulse North Asia
    - 地址:3F, No. 198 Zhongyuan Road, Zhongli City, Taoyuan County 320, Taiwan R.O.C.
    - 电话:+886 3 4356768
    - 传真:+886 3 4356823

PA4304.562NLT参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 21mΩ
额定电流 4.7A
Q值 -
测试频率 100KHz
电感值 5.6μH
长*宽*高 12.5mm*12.5mm*6mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

PA4304.562NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA4304.562NLT数据手册
