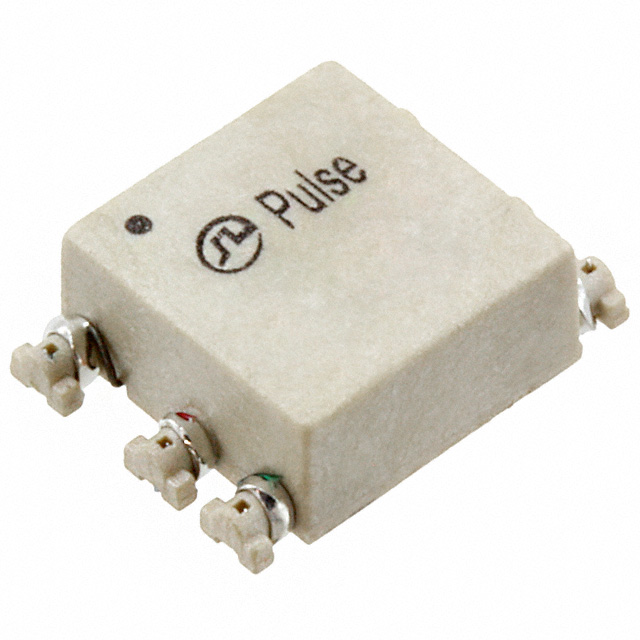

PA0173NLT

产品分类: 脉冲变压器
厂牌: PULSE ELECTRONICS
产品描述: 1:1:1 980μH 17.2Vμs 贴片安装 8.64mm*8.38mm*4.06mm
供应商型号: J-PULS-0003991
供应商: Chip1stop
标准整包数: 1
PULSE ELECTRONICS 脉冲变压器 PA0173NLT

PA0173NLT概述

    SMT Gate Drive Transformers 技术手册

    产品简介


    SMT Gate Drive Transformers 是一种表面贴装技术(Surface Mount Technology, SMT)的门驱动变压器。这些变压器主要用于高电压隔离应用,如电力电子、变频器和逆变器系统。其基本和功能绝缘达到1500VDC,适合需要高可靠性和高稳定性的工业和汽车应用。

    技术参数


    SMT Gate Drive Transformers 的主要技术参数如下:
    | 参数 | 描述 |

    | 隔离电压 | >1500VDC 基本和功能绝缘 |
    | 操作频率 | 50kHz 和以上 |
    | 最大伏-微秒值 | 9.7 ~ 45.1 Vμsec |
    | 初级电感 | 785 ~ 3300 μH MIN |
    | 漏感 | 0.46 ~ 0.8 μH MAX |
    | 初级电阻 | 0.60 ~ 2.00 Ω MAX |
    | 次级电阻 | 0.60 ~ 2.00 Ω MAX |
    | 封装尺寸 | 8.6 x 6.7 x 2.5 mm ~ 11.8 x 8.8 x 4.0 mm |

    产品特点和优势


    - 高电压隔离能力:>1500VDC 基本和功能绝缘,确保在高电压环境下的可靠性。
    - 宽操作温度范围:-40°C 到 +130°C,适应各种恶劣环境。
    - 高性能电感:初级电感范围广泛,满足不同应用场景的需求。
    - 小封装设计:紧凑的尺寸适合高密度电路板布局。

    应用案例和使用建议


    SMT Gate Drive Transformers 主要应用于电力电子系统中,如电机驱动器、逆变器和开关电源。根据手册提供的应用场景,建议在设计时考虑以下几点:
    - 散热管理:由于工作温度范围较广,需注意散热设计,避免过热。
    - 引脚布局:按照手册中的建议进行引脚布局,特别是对于某些型号(如PA0184NL),部分引脚布局应避免使用。

    兼容性和支持


    - 兼容性:SMT Gate Drive Transformers 与主流电子设备兼容,可以轻松集成到现有的系统中。
    - 包装形式:可选带卷包装和管式包装,方便批量生产和运输。
    - 制造商支持:提供详细的使用说明和技术支持,确保用户能顺利安装和使用产品。

    常见问题与解决方案


    1. 问题:初次使用时无法正常工作。
    - 解决办法:检查焊接质量,确保焊点无虚焊、短路等问题。
    2. 问题:长时间工作后出现过热。
    - 解决办法:优化散热设计,增加散热片或风扇以提高散热效果。
    3. 问题:信号传输不稳定。
    - 解决办法:检查电路布局,确保接地良好,减少信号干扰。

    总结和推荐


    SMT Gate Drive Transformers 是一款高性能、高可靠的门驱动变压器,适用于高电压隔离和高密度电路板的设计。其出色的隔离能力和宽温度范围使其成为电力电子系统的理想选择。建议在需要高可靠性和高性能的场合使用,特别是在电力电子设备和工业自动化领域。
    如果您正在寻找一款能够应对严苛环境且性能稳定的门驱动变压器,SMT Gate Drive Transformers 将是您的不二之选。

PA0173NLT参数

参数
ET(伏特-时间) 17.2Vμs
电感值 980μH
变压器类型 -
匝数比 1:1:1
长*宽*高 8.64mm*8.38mm*4.06mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
