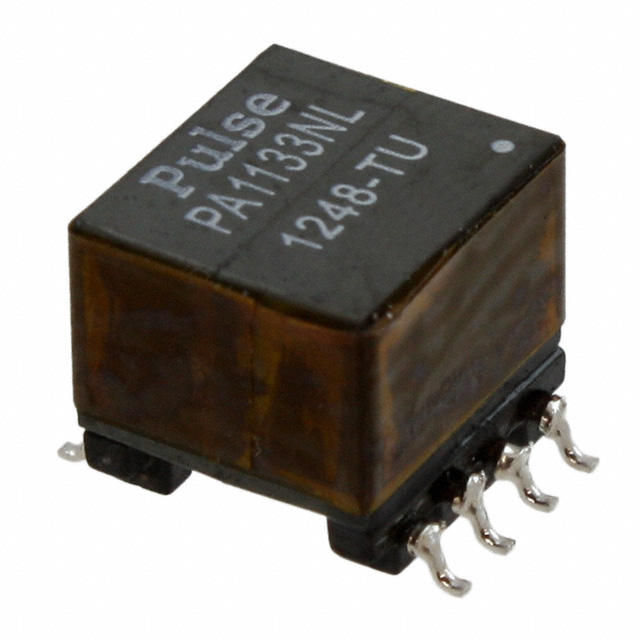

PA1133NLT

产品分类: 电源变压器
厂牌: PULSE ELECTRONICS
产品描述: Single 7W Auxilary,Single 3.3V SMD 贴片安装 13.08mm*15.24mm*11.45mm
供应商型号: TS-PA1133NLT
供应商: 海外现货
标准整包数: 200
PULSE ELECTRONICS 电源变压器 PA1133NLT

PA1133NLT概述

    高频线绕变压器(High Frequency Wire Wound Transformers)

    产品简介


    高频线绕变压器(High Frequency Wire Wound Transformers)是用于多种电子应用中的关键组件。它们具有高频响应特性,能够处理高达30瓦的功率。这些变压器采用SMT(表面贴装技术)平台,提供高度集成的解决方案。适用于广泛的电源转换和信号传输应用,尤其在通信设备、工业控制和医疗设备中表现出色。

    技术参数


    以下为部分型号的技术规格,所有型号均在25°C条件下测试,工作温度范围为-40°C至+130°C:
    | 型号 | 初级电感 (µH) | 互感电感 (µH) | 直流电阻 (mΩ) | Hi-Pot初级-次级电压 (Vrms) | K1 因子 |
    |
    | PA1133NL | 253.4 | 7.5 | 420 | 1500 | 4671.8 |
    | PA1134NL | 264.1 | 6 | 800 | 1500 | 4769.7 |
    | PA1253NL | 253.4 | 12 | 420 | 1500 | 4671.8 |
    | PA1277NL | 20.4 | 1.5 | 80 | 1500 | 1002.9 |
    | PA1282NL | 155 | 5 | 530 | 1500 | 3117.5 |
    | PA1283NL | 155 | 5 | 570 | 1500 | 3117.5 |
    这些变压器均具备高可靠性,并且在极端环境下依然保持稳定的性能。工作温度范围宽广,从低温到高温都能可靠运行。

    产品特点和优势


    - 高频响应:采用先进的线绕技术,确保在高频应用中表现出色。
    - 高功率密度:支持高达30瓦的功率处理能力,适合各种电力转换应用。
    - SMT封装:采用SMT技术,便于自动化生产,提高装配效率。
    - 兼容性强:已通过多家电源IC合作伙伴的测试和认证,可与多种电源IC无缝集成。
    - 宽温度范围:可在-40°C至+130°C范围内稳定工作,适应恶劣环境条件。

    应用案例和使用建议


    这些变压器广泛应用于通信设备、工业控制系统和医疗设备等领域。例如,在电信基站中,高频线绕变压器用于电源模块的转换,以确保稳定的输出电压。在医疗设备中,它们则用于信号放大和电源转换。
    使用建议:
    1. 确保变压器的峰值磁通密度不超过2700高斯,避免饱和现象。
    2. 在高压转换应用中,注意计算变压器的磁芯损耗,以确保稳定运行。
    3. 遵循制造商提供的应用指南,合理选择变压器型号,确保最佳性能。

    兼容性和支持


    高频线绕变压器经过多家知名电源IC供应商的测试和认证,可以与多种电源IC无缝集成。此外,厂商提供全面的技术支持和售后服务,确保用户在应用过程中获得最佳体验。

    常见问题与解决方案


    - 问题1:变压器饱和怎么办?
    - 解决办法:确保变压器的峰值磁通密度不超过2700高斯,调整电路设计以降低输入电流。

    - 问题2:如何计算磁芯损耗?
    - 解决办法:使用公式 `CoreLoss (W) = 2.5E-14 (FreqkHz)^1.63 (ΔBGauss)^2.63` 计算,其中 ΔB 可以根据变压器的拓扑结构进行计算。

    总结和推荐


    高频线绕变压器以其出色的高频响应能力和宽广的工作温度范围,成为电源转换和信号传输领域的理想选择。适用于各类高端电子设备,如通信基站、工业控制系统和医疗设备。通过合理的选型和应用,可实现高效、可靠的电力转换。
    强烈推荐高频线绕变压器,尤其适合需要高性能、高可靠性的应用场景。

PA1133NLT参数

参数
初级电压 -
次级电流 -
次级电压 -
初级绕组 Auxilary,Single
次级绕组 Single
中心抽头 -
额定功率 7W
输出电压 3.3V
长*宽*高 13.08mm*15.24mm*11.45mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PA1133NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

PA1133NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 电源变压器 PULSE ELECTRONICS PA1133NLT PA1133NLT数据手册
