首页  >  产品百科  >  P0250.683NLT

P0250.683NLT

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 100KHz 3.5A 2.3A 68μH 130mΩ ±15% 贴片安装 18.62mm*15.14mm*7.36mm
供应商型号: 553-1516-2-ND
供应商: Digi-Key
标准整包数: 250

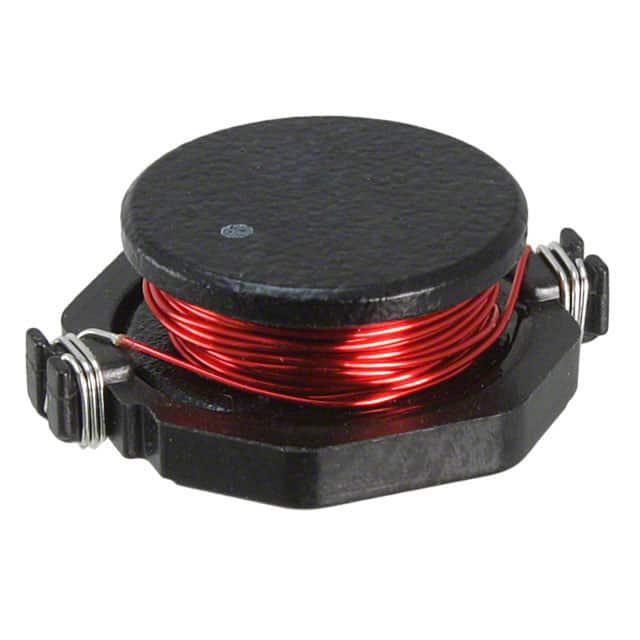

PULSE ELECTRONICS 贴片电感 P0250.683NLT

P0250.683NLT概述

    高质量文章:SMP2007 (11/07)系列无屏蔽圆柱磁芯表面贴装功率电感器

    产品简介


    P0250NL系列无屏蔽圆柱磁芯表面贴装功率电感器是专为高频应用设计的高性能电子元件。这些电感器广泛应用于消费电子、通信设备、工业自动化等领域。它们的主要功能是在电路中存储和释放能量,同时提供良好的滤波效果。通过优化的设计,这些电感器能够满足现代电子设备对小型化、高效能的要求。

    技术参数


    - 高度:最大7.37mm
    - 脚位尺寸:最大18.62mm x 15.14mm
    - 额定电流:高达8.6A
    - 电感范围:1μH 至 1030μH
    - 电气特性
    - 温度范围:-40°C 至 +130°C
    - 引脚接触电阻:最大值分别为9mΩ至1800mΩ(根据型号不同)
    - 饱和电流:2.4A 至 20.0A(根据型号不同)
    - 加热电流:1.0A 至 8.6A(根据型号不同)


    产品特点和优势


    P0250NL系列电感器具备多个独特优势,使其在同类产品中脱颖而出:
    - 高电流承载能力:最高可达8.6A,适用于大电流应用场景。
    - 宽广的电感范围:覆盖1μH至1030μH,可适应多种不同的电路需求。
    - 紧凑的封装:采用无屏蔽圆柱磁芯设计,体积小,适合空间受限的应用。
    - RoHS合规:所有型号均符合RoHS标准,环保安全。

    应用案例和使用建议


    这些电感器常用于DC/DC转换器、LED驱动器、电源模块和信号滤波器等应用场合。例如,在一台典型的LED驱动器中,可以利用P0250.222NL型电感器实现高效的能量传输和电压稳定。使用时应注意以下几点:
    - 确保电感器的工作温度不超过规定的范围。
    - 考虑到饱和电流的影响,确保电流不超过饱和电流的10%。
    - 在使用过程中监测温度变化,以避免超过规定值导致损坏。

    兼容性和支持


    P0250NL系列电感器与多数主流PCB设计兼容,易于集成到现有系统中。此外,供应商提供了详细的电气规格书和技术支持文档,帮助用户解决潜在问题。若需进一步的技术咨询或定制服务,用户可以通过指定的联系方式联系供应商。

    常见问题与解决方案


    1. 问题:如何确定电感器的最大电流?
    - 解决方案:参阅技术手册中每个型号的具体参数,注意查看饱和电流和加热电流。
    2. 问题:电感器是否有RoHS合规版本?
    - 解决方案:确认型号后缀是否带有“NL”,如是则为RoHS合规产品。

    总结和推荐


    综上所述,P0250NL系列无屏蔽圆柱磁芯表面贴装功率电感器是一款非常优秀的电子元件,具有高电流承载能力和广泛的电感范围,适合多种应用场景。结合其紧凑的设计、环保特性以及可靠的技术支持,强烈推荐在需要高效能和紧凑封装的电子设备中使用该系列电感器。

P0250.683NLT参数

参数
容差 ±15%
直流电阻(DCR) 130mΩ
额定电流 2.3A
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 3.5A
自谐振频率(SRF) -
长*宽*高 18.62mm*15.14mm*7.36mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P0250.683NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

P0250.683NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS P0250.683NLT P0250.683NLT数据手册

P0250.683NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.8486 ¥ 7.1017
500+ $ 0.8002 ¥ 6.6965
750+ $ 0.7732 ¥ 6.4704
1250+ $ 0.7404 ¥ 6.1965
1750+ $ 0.7197 ¥ 6.0227
2500+ $ 0.6983 ¥ 5.8439
6250+ $ 0.6552 ¥ 5.4832
库存: 1000
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1775.42
直接购买
加入购物车
