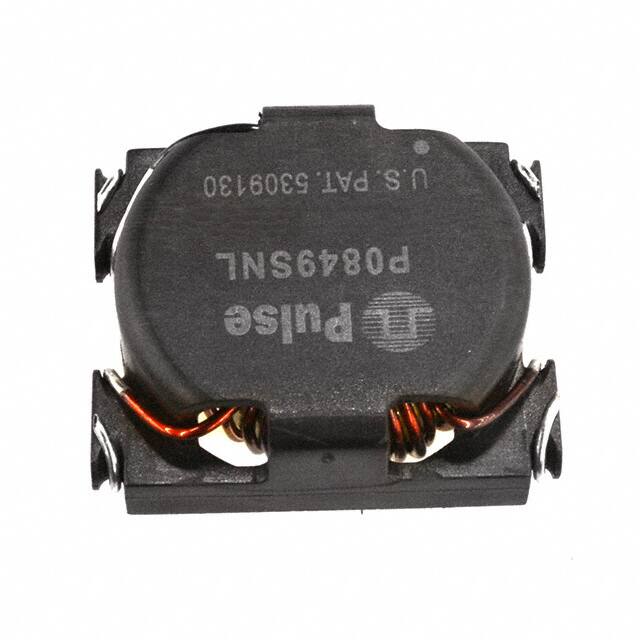

P0849SNL

产品分类: 贴片电感
厂牌: PULSE ELECTRONICS
产品描述: 5A 33μH 19mΩ ±20% 标准安装,贴片安装 30.99mm*25.4mm*12.7mm
供应商型号: 553-1129-ND
供应商: Digi-Key
标准整包数: 1
PULSE ELECTRONICS 贴片电感 P0849SNL

P0849SNL概述


    产品简介


    Pulse公司推出的P0841NL至P0850NL系列及P0841SNL至P0850SNL系列电感器,是专为National Semiconductor的LM267X系列开关稳压器设计的产品。这些电感器在工业标准SMPS(开关电源)电路中有着广泛的应用,主要用于电源管理、信号滤波等领域。它们适用于通信设备、医疗设备、计算机硬件、工业自动化系统等多种场合。

    技术参数


    | 产品编号 | 型号 | 电感值 (µH) | 额定电流 (ADC) | 最大ETOPDCR (V-µSec) | 内阻 (Ω) | 包装方式 |
    ||
    | P0841NL | LM267X-L41 | 22.8 | 4.9 | 23.3 | 0.036 | 通孔 |
    | P0845NL | LM267X-L45 | 10.2 | 4.3 | 10.0 | 0.026 | 通孔 |
    | P0846NL | LM267X-L46 | 14.8 | 5.0 | 17.0 | 0.023 | 通孔 |
    | P0847NL | LM267X-L47 | 10 | 5.0 | 13.0 | 0.025 | 通孔 |
    | P0848NL | LM267X-L48 | 50 | 5.0 | 40.0 | 0.050 | 通孔 |
    | P0849NL | LM267X-L49 | 33 | 5.0 | 36.0 | 0.047 | 通孔 |
    | P0850NL | LM267X-L50 | 23 | 5.0 | 24.0 | 0.026 | 通孔 |
    | P0841SNL | LM267X-L41 | 22.8 | 4.9 | 23.3 | 0.036 | 表面贴装 |
    | P0845SNL | LM267X-L45 | 10 | 4.3 | 10.0 | 0.050 | 表面贴装 |
    | P0846SNL | LM267X-L46 | 15 | 5.0 | 17.0 | 0.027 | 表面贴装 |
    | P0847SNL | LM267X-L47 | 11 | 5.0 | 13.0 | 0.025 | 表面贴装 |
    | P0848SNL | LM267X-L48 | 52 | 6 | 5.0 | 40.0 | 表面贴装 |
    | P0849SNL | LM267X-L49 | 36 | 6 | 5.0 | 36.0 | 表面贴装 |
    | P0850SNL | LM267X-L50 | 24.7 | 6 | 5.0 | 24.0 | 表面贴装 |
    电气特性方面,所有型号的工作温度范围为-40°C至+130°C。它们经过严格测试和National Semiconductor的推荐,符合UL 94V-0级别的可燃性要求。所有产品都有通过孔安装和表面贴装两种版本可供选择。

    产品特点和优势


    1. 高可靠性:电感器经过严格测试,满足行业标准并由知名供应商生产,确保在各种恶劣环境下依然保持稳定性能。
    2. 多种选择:提供不同电感值和封装方式的产品,满足不同应用场景需求。
    3. 高效能:在260kHz频率下具有优良的性能表现,可应用于高效率的电源管理系统中。
    4. 兼容性强:与National Semiconductor的LM267X系列芯片完美匹配,适用于多种类型的电路板。

    应用案例和使用建议


    应用案例
    - 通信设备:用于信号处理,提高通信质量。
    - 医疗设备:在医疗设备中,用于电源管理和信号隔离,确保患者安全。
    - 计算机硬件:在计算机电源供应系统中,作为关键部件之一。
    - 工业自动化系统:在复杂的工业环境中,用于电源管理和信号传输。
    使用建议
    - 在选择电感器时,要根据具体应用需求确定所需的电感值、额定电流和内阻,以确保最佳性能。
    - 考虑到安装方式,可以通过通孔或表面贴装方式安装,具体取决于电路板的设计要求。
    - 为了获得最佳效果,建议与National Semiconductor的LM267X系列芯片一起使用。

    兼容性和支持


    这些电感器具有广泛的兼容性,可以与National Semiconductor的LM267X系列芯片以及其他常见的电子设备配合使用。此外,Pulse公司还提供相关的技术支持和服务,包括产品选型指导、应用技术支持等。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 电感值不稳定 | 确保在规定的温度范围内使用,检查周围是否有干扰源。 |
    | 额定电流超限 | 降低工作负载,避免电流超过额定值。 |
    | 安装不当 | 仔细按照厂商提供的安装指南进行操作,确保正确焊接和放置。|

    总结和推荐


    Pulse公司的P0841NL至P0850NL系列及P0841SNL至P0850SNL系列电感器是一款高性能的电感器产品,适用于多种应用场景。它们在可靠性、兼容性和性能方面都表现出色,特别是在通信设备、医疗设备、计算机硬件和工业自动化系统等领域有很好的应用前景。如果您正在寻找高质量的电感器,Pulse的这一系列产品值得考虑。

P0849SNL参数

参数
测试频率 -
电感值 33μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 19mΩ
额定电流 5A
Q值 -
长*宽*高 30.99mm*25.4mm*12.7mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 管装

P0849SNL厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

P0849SNL数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 贴片电感 PULSE ELECTRONICS P0849SNL P0849SNL数据手册
